可移动升降式物料导向承托导辊装置

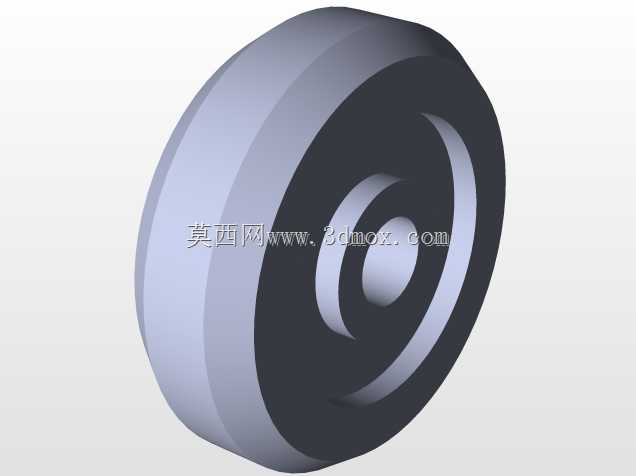

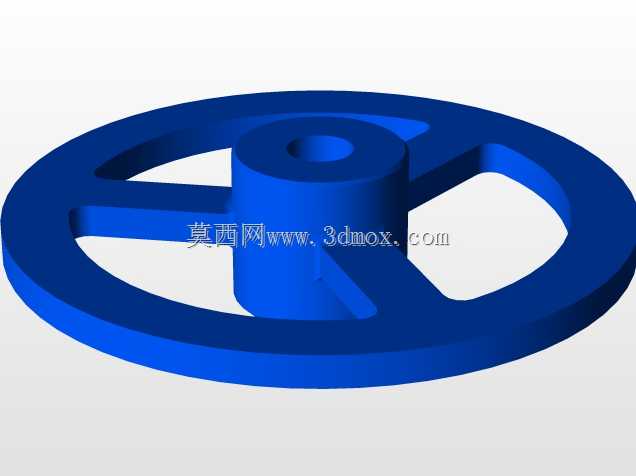

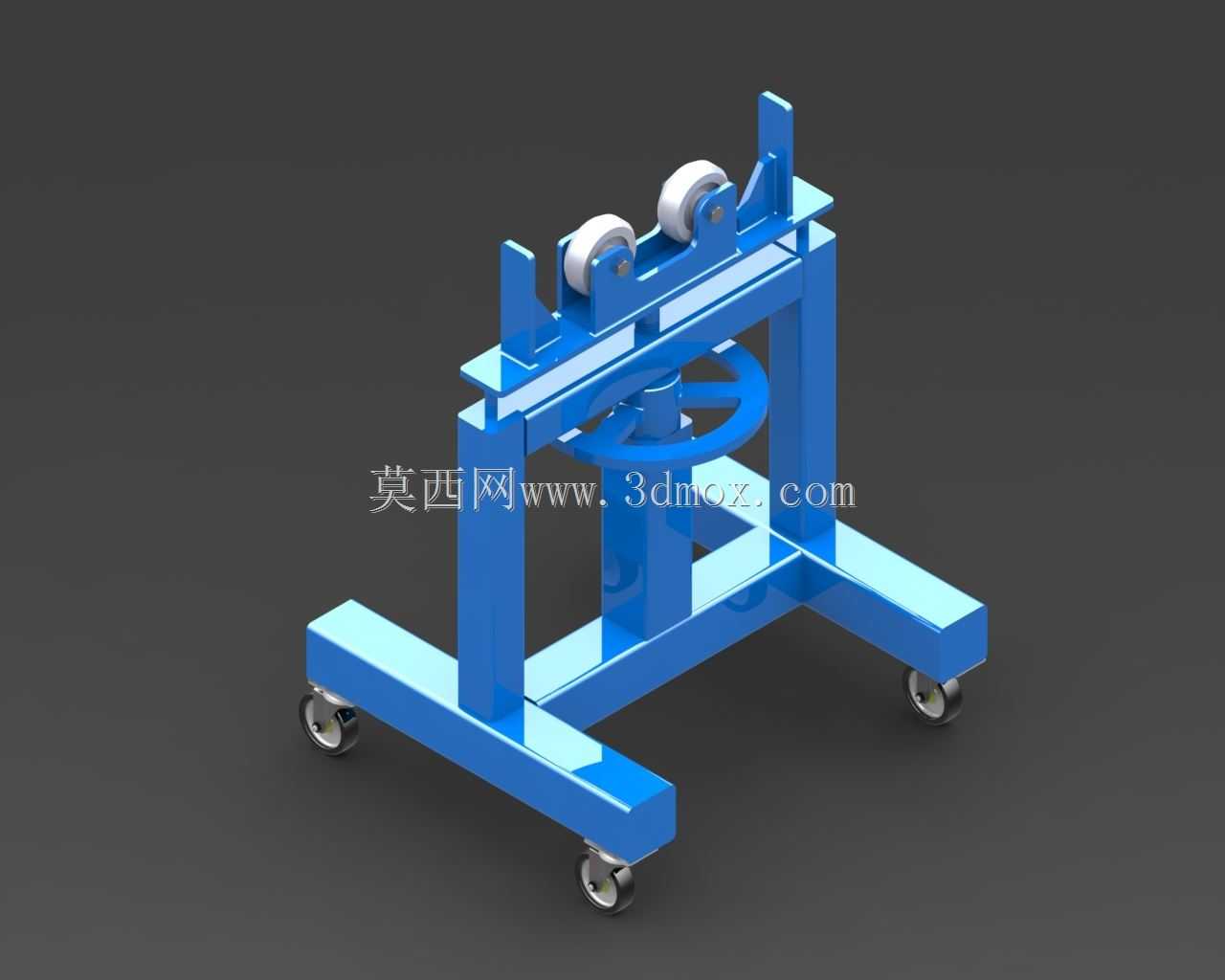

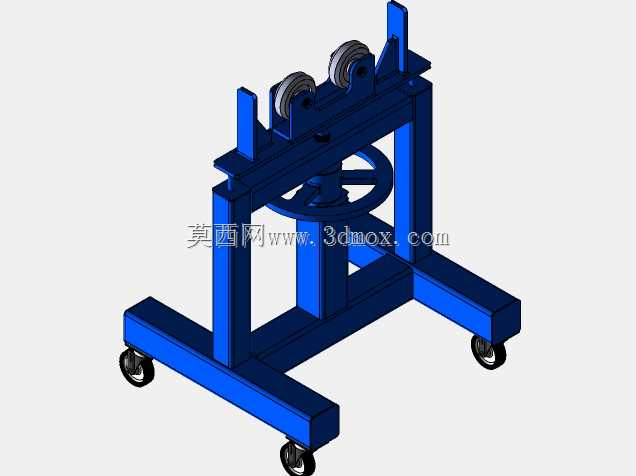

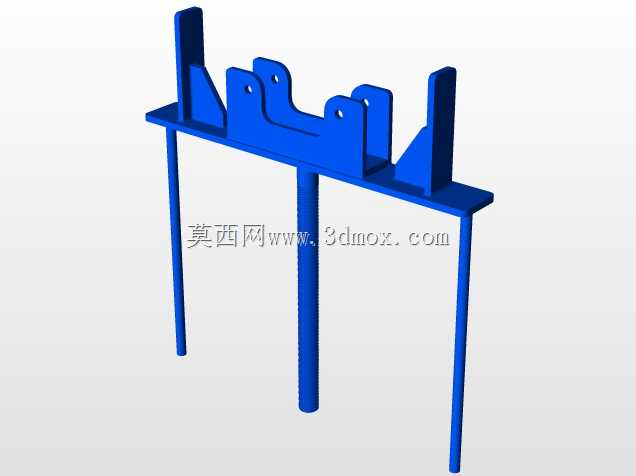

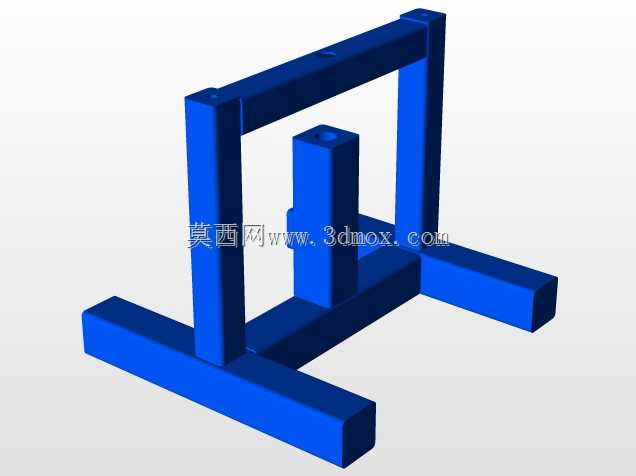

这款可移动升降式导辊装置，主要应用在管材加工、线缆牵引、卷材输送等生产场景中，作为生产线的辅助导向承托部件，能够在物料传输过程中为长尺寸柔性或刚性物料提供稳定的中部支撑，避免物料因自身重力下垂弯折，同时引导物料沿设定路径平稳进给，适配挤出、切割、收卷等多道工序的衔接需求。在实际生产使用中，该装置可灵活布置在生产线的任意衔接工位，无需与主机进行刚性固连，底部的三个万向脚轮能够让操作人员轻松推移调整位置，快速适配不同长度规格物料的支撑需求，脚轮自带的锁止结构可在位置确定后锁定装置，避免作业过程中出现滑移偏移。装置上部设置三个并排的导向滚轮，滚轮采用圆弧槽面设计，能够与圆柱形管材、棒材、线缆的外圆面充分贴合，既可以承托物料重量，又能将物料进给过程中的滑动摩擦转化为滚动摩擦，大幅降低物料传输阻力，避免物料表面被划伤。中部的手轮调节结构连接内部升降传动副，操作人员转动手轮即可平稳调整上部导辊组的作业高度，能够适配不同高度的生产线主机出料口高度，也可根据物料的垂度调整支撑高度，保证物料始终处于水平进给状态，避免因高度差导致的物料弯折或进给卡滞。整体框架采用方管焊接式结构，底部为H型支撑底座，两根平行的底梁向外延伸形成足够的支撑跨度，能够保证上部承载物料时的整体稳定性，不会因物料偏载出现侧翻问题。设计过程中充分考虑了车间作业的实际操作需求，整体结构无突出尖锐棱角，手轮的操作高度适配成年操作人员站立操作的舒适区间，导向滚轮采用可拆卸式安装结构，后期可根据物料直径更换对应槽宽的滚轮，拓展装置的适配范围。装置的整体占地尺寸紧凑，宽度控制在常规生产线工位的预留空间范围内，不会占用过多车间通道面积，升降行程覆盖常规生产线的常见高度差范围，无需额外垫高即可满足多数中小型生产线的导向支撑需求，框架表面采用烤漆处理，能够抵御车间日常的油污、水汽侵蚀，延长装置的实际使用寿命。
