建筑施工用塔式起重设备三维结构设计

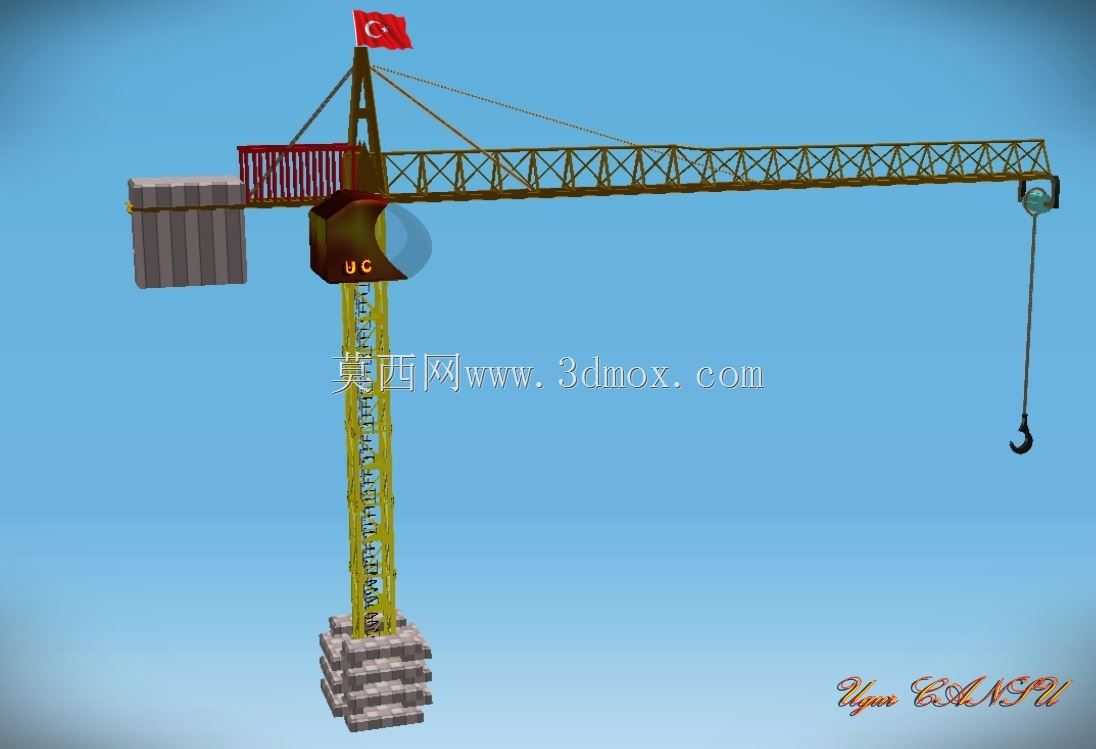

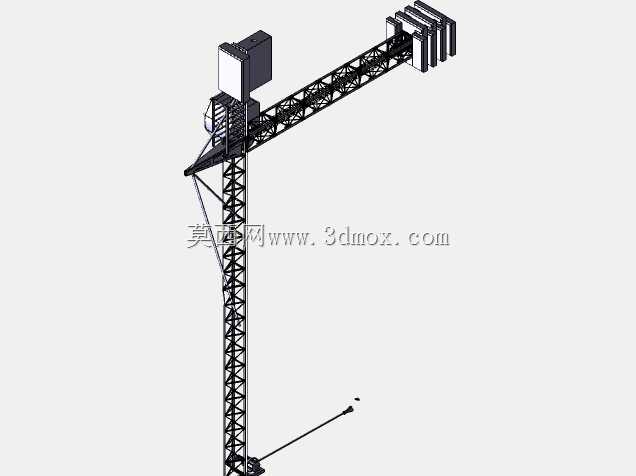

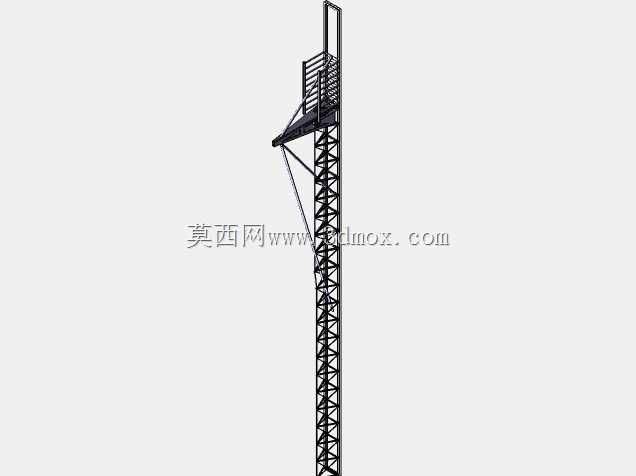

这款塔式起重设备是面向建筑施工领域打造的垂直水平物料转运核心装备，主要应用于高层住宅、商业综合体、工业厂房等土建施工场景，承担钢筋、模板、混凝土构件、施工机具等各类重物的吊装转运作业，是当前高空施工场景中覆盖范围最广、作业效率最高的起重设备类型。从实际作业用途来看，该设备可在固定安装点位覆盖半径数十米的施工区域，通过臂架回转、小车变幅、吊钩升降的协同动作，将不同重量的施工物料精准输送到指定作业面，大幅减少人工搬运的劳动强度，压缩施工物料转运的时间成本，同时规避高空人工转运物料的安全风险。在功能特性设计上，这款设备采用上回转自升式结构逻辑，底部为十字形混凝土基础承载结构，可将整台设备的载荷均匀传递到地面基础，避免作业过程中出现倾覆风险；塔身采用标准节拼接式桁架结构，既保证了竖向承载的结构强度，又能根据施工建筑的高度逐步加节升高，适配不同高度的施工需求；臂架采用三角形桁架截面设计，在减轻自身结构重量的同时，保证了臂架在额定载荷下的抗弯抗扭性能，臂架下方设置可沿轨道移动的变幅小车，配合端部的起升滑轮组与吊钩，可实现不同幅度位置的重物吊装；平衡臂端设置混凝土配重块，用于平衡臂架侧的载荷力矩，保证设备回转过程中的整体稳定性；塔顶设置拉杆结构连接臂架与平衡臂，将臂架承受的载荷均匀传递到塔身结构，顶部还设置了风速检测、障碍标识等安全配套结构，满足高空作业的安全规范要求。从设计思路来看，这款模型完全还原了真实塔机的结构比例与装配关系，所有铰接点、传动结构的位置都按照实际工程参数进行还原，既可以用于施工场地的布置模拟，提前规划塔机的安装点位、覆盖范围，避免出现作业盲区，也可以作为机械结构教学的演示载体，帮助学习者理解桁架结构受力、力矩平衡原理、起重设备传动逻辑等专业知识。在外形尺寸与安装边界方面，该模型还原的塔机独立安装高度适配多数多层建筑施工需求，加节后可覆盖百米级高层建筑作业，臂架长度覆盖常规施工场地的作业半径要求，安装时需要预留足够的臂架回转空间，避开周边高压线路、已有建筑等障碍物，基础部分需要根据设备最大起重量匹配对应的混凝土基础尺寸，保证地基承载力满足设备满载作业时的载荷要求，设备尾部回转半径也预留了足够的安全距离，避免回转过程中与周边结构发生碰撞。整体结构完整还原了塔机从基础到臂端的所有核心部件，各运动部件的相对位置准确，能够直观展现塔式起重机的作业原理与结构特点。
