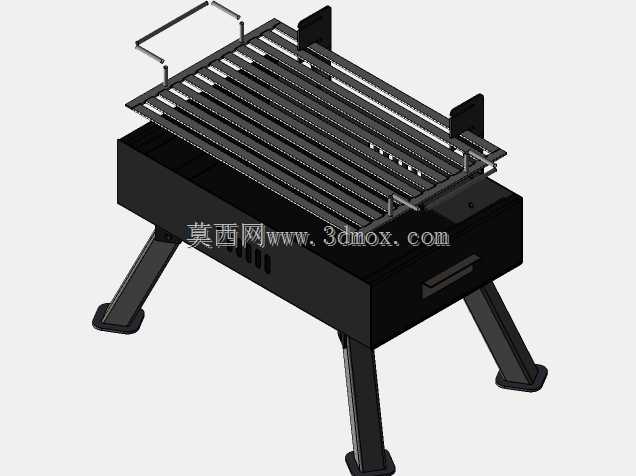

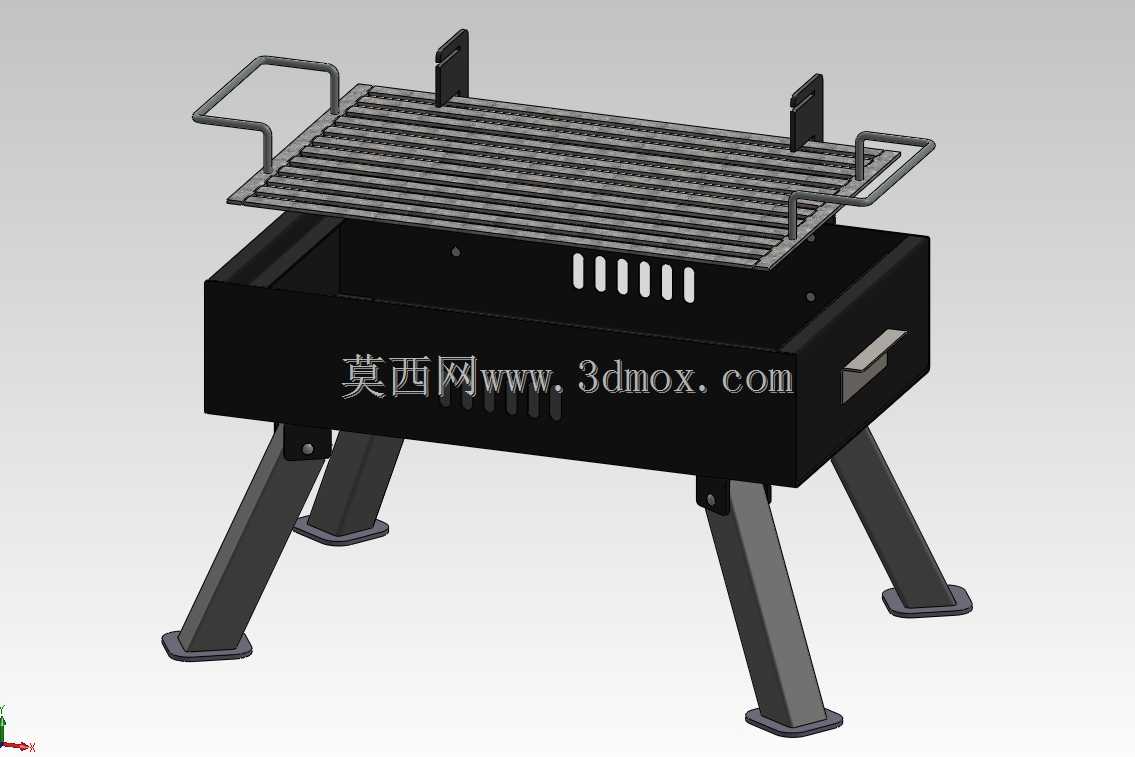

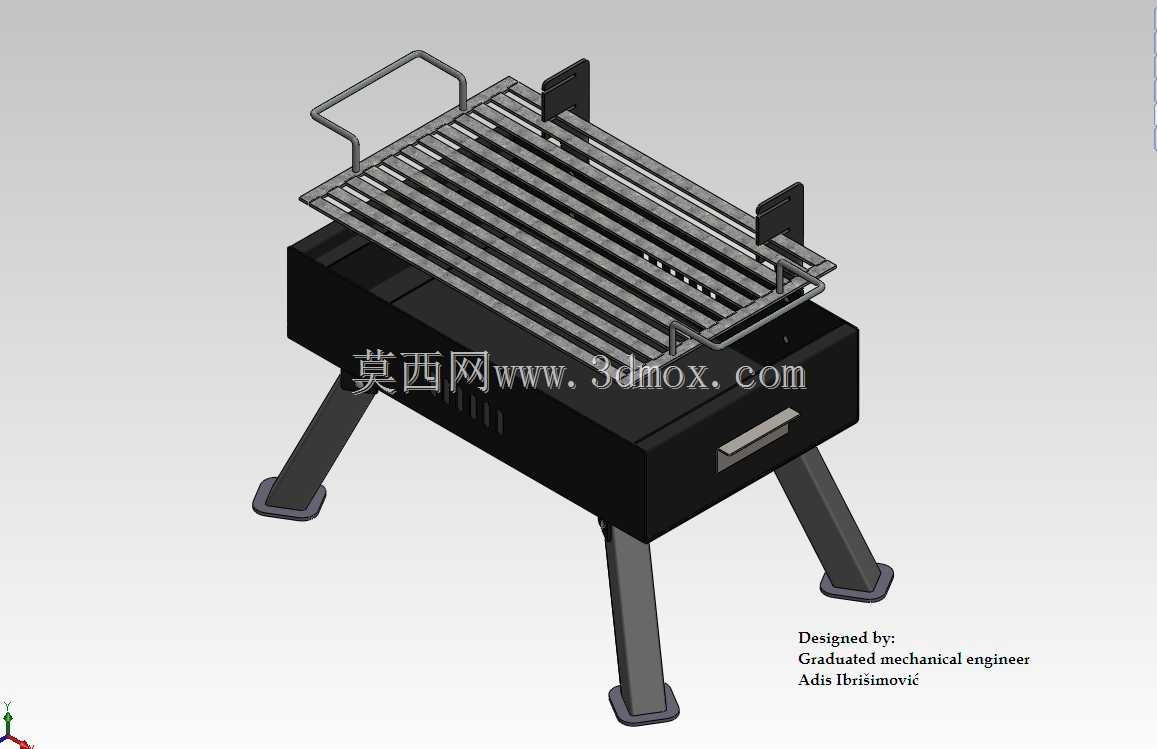

便携式户外折叠支架烧烤炉结构设计

这款便携式炭烤炉主要面向户外休闲场景设计，可广泛适配家庭近郊露营、庭院小聚、短途自驾野餐、阳台休闲烧烤等多元使用场景，无需依赖固定安装点位，能够在平整硬质地面、草坪、露营地台等多种场地快速部署使用，解决了传统固定式烧烤设备移动不便、收纳占空间的痛点。设备核心用途为通过木炭燃烧提供稳定热源，配合格栅式烤网完成肉类、蔬菜、海鲜等食材的炭烤加工，能够满足3-5人规模的户外聚餐烹饪需求。在功能特性设计上，炉体主体采用封闭式炭槽结构，炭槽侧壁开设多组对称通风孔，可通过调节进风量控制木炭燃烧效率，避免出现炭火过旺烤焦食材或是通风不足炭火熄灭的问题；烤网采用平行栅条结构，栅条间距经过合理设计，既能够保证热量均匀向上传递，也可避免小块食材掉落至炭槽内，烤网两侧设置一体化金属提手，可在烤制过程中通过隔热工具抬升烤网，方便添加木炭或是调整炭火分布；炉体侧部设置抽拉式接灰抽屉，烤制过程中产生的炭灰可直接落入抽屉内，使用后抽出抽屉即可完成清灰，无需翻转炉体倾倒，大幅降低使用后的清洁难度。支撑结构采用四组倾斜式折叠支腿设计，支腿展开后与炉体形成稳定的三角支撑结构，底部设置防滑脚垫，可增大与地面的摩擦力，即使在略有起伏的不平整地面也能保持炉体稳定，避免使用过程中出现侧翻、滑移的安全隐患；支腿可向炉体底部方向折叠收纳，收纳后整体体积紧凑，可轻松放入汽车后备箱、露营装备收纳箱内，不会占用过多储物空间。设计过程中充分考虑户外使用的实际需求，整体结构无复杂可拆卸零散部件，展开与收纳操作无需借助额外工具，单人即可在短时间内完成部署或是收纳；炉体边角均做圆弧钝化处理，避免搬运、使用过程中尖锐边角划伤使用者；烤网高度距离炭槽预留合理间隙，既能够保证食材获得足够的炭烤温度，也可避免食材距离炭火过近产生焦糊问题。外形尺寸经过紧凑化设计，展开后整体高度适配成年人站立操作的舒适高度，无需过度弯腰即可完成翻烤、撒料等操作，有效降低长时间烤制的肢体疲劳感；收纳后整体为规整长方体结构，外部轮廓无突出尖锐部件，搬运过程中不会剐蹭其他装备，适配常规户外露营装备的收纳尺寸边界，可与折叠桌椅、保温箱等常规露营装备共同存放，无需预留特殊储物空间。
