矿山砂石处理用锤式粉碎设备结构设计

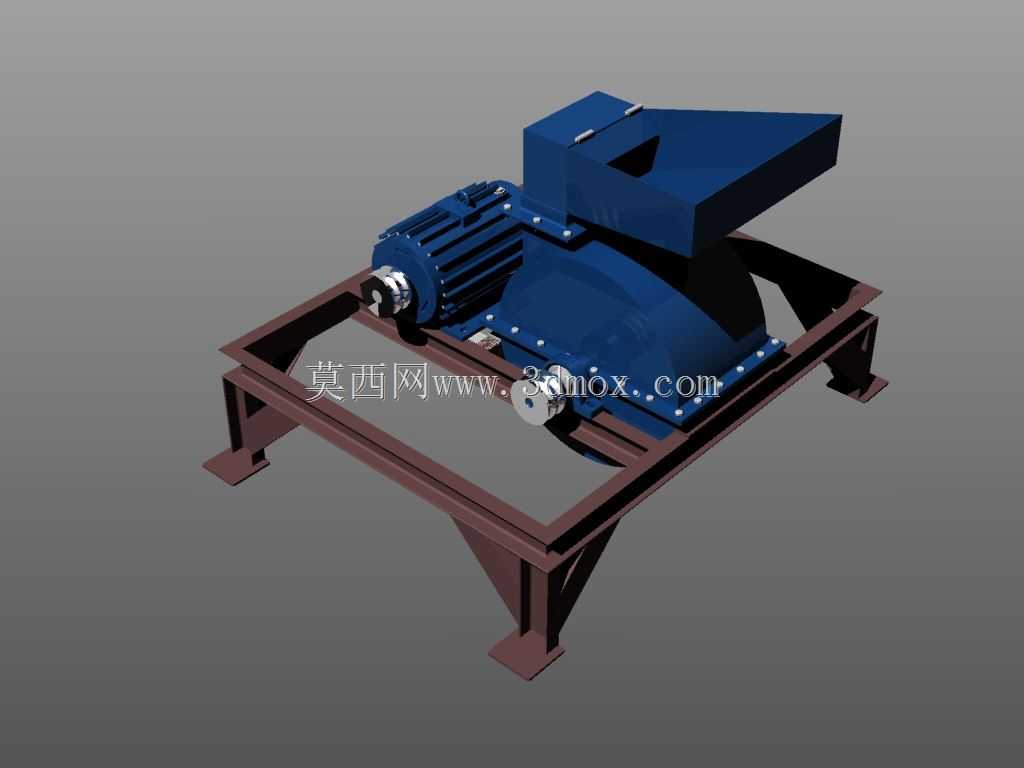

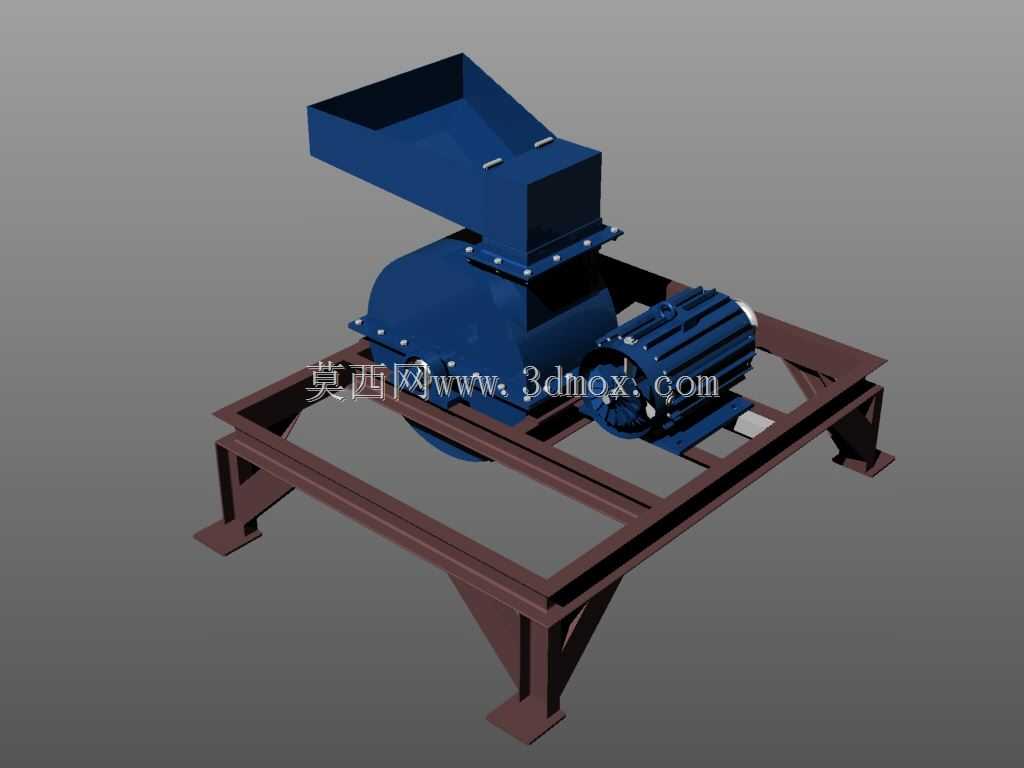

该锤式粉碎设备主要面向中小型矿山、砂石料场、建筑废料回收等作业场景，可对中等硬度的石灰石、鹅卵石、废弃混凝土块等物料进行中细碎加工，是砂石骨料生产、基建废料资源化处理流程中的核心作业单元，能够将进料粒度在适配范围内的块状物料一次性破碎至符合后续筛分、输送要求的出料粒度，减少多级破碎的设备投入与场地占用。设备整体采用卧式驱动布局，驱动单元与破碎腔体采用直连式传动结构，相比皮带传动方案能有效减少动力传输损耗，同时避免长期作业后皮带打滑、张紧调整频繁的维护问题。破碎腔体采用加厚耐磨钢板焊接成型，内部衬板可根据磨损情况单独更换，降低长期使用的耗材成本；腔体上方设置倾斜式进料导槽，能够引导物料顺畅落入锤击作业区域，避免进料口物料卡堵、飞溅的问题，进料导槽的倾角经过反复校核，既保证物料靠自重顺利滑入，又能控制进料速度避免瞬时进料量过大造成设备过载。设备底部采用型钢焊接的一体式机架，机架的支脚设置了水平安装基准面，安装时可直接通过地脚螺栓固定在硬化混凝土地基上，机架的承重横梁经过受力校核，能够承受破碎作业时锤头高速冲击物料产生的交变载荷，减少设备运行时的共振抖动，机架的整体外形尺寸适配常规中小型作业场地的安装空间，无需额外搭建大型设备基础即可完成部署。转子组件是设备的核心作业部件，设计时对锤头的安装角度、回转半径做了匹配优化，锤头采用铰接式安装结构，遇到不可破碎的硬物时可自然回转避让，避免刚性冲击造成转子、主轴的损坏；出料端设置可调节的栅格筛板，通过调整筛板间隙即可控制出料粒度，适配不同生产场景的骨料粒径要求。驱动端的防护壳体做了密封处理，能够阻挡破碎作业产生的粉尘进入轴承部位，延长轴承的润滑维护周期，设备整体的检修口设置在腔体侧方，日常更换锤头、衬板时无需拆解上部进料结构，大幅缩短设备停机维护的时间。
