工业级锤式破碎设备三维结构设计

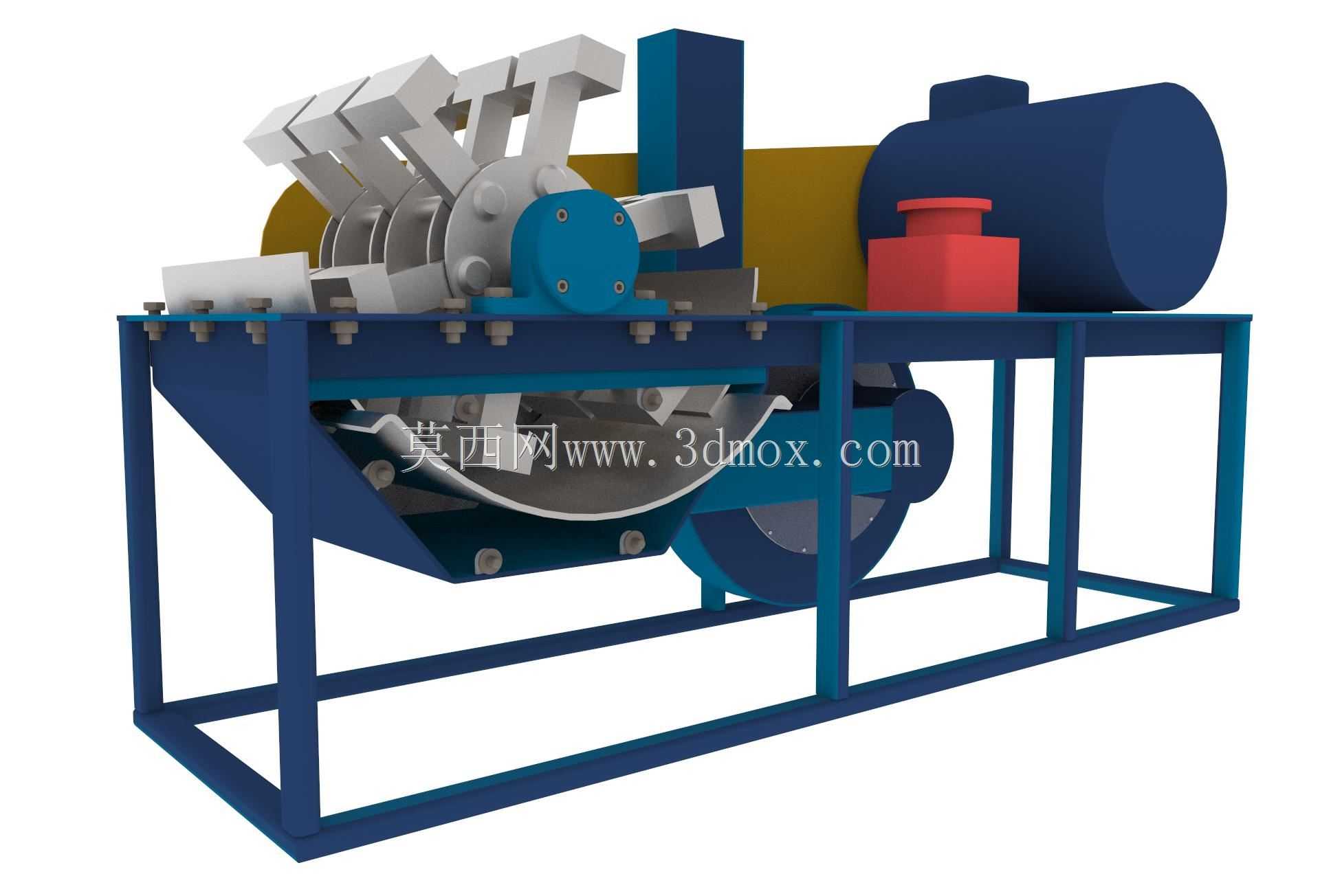

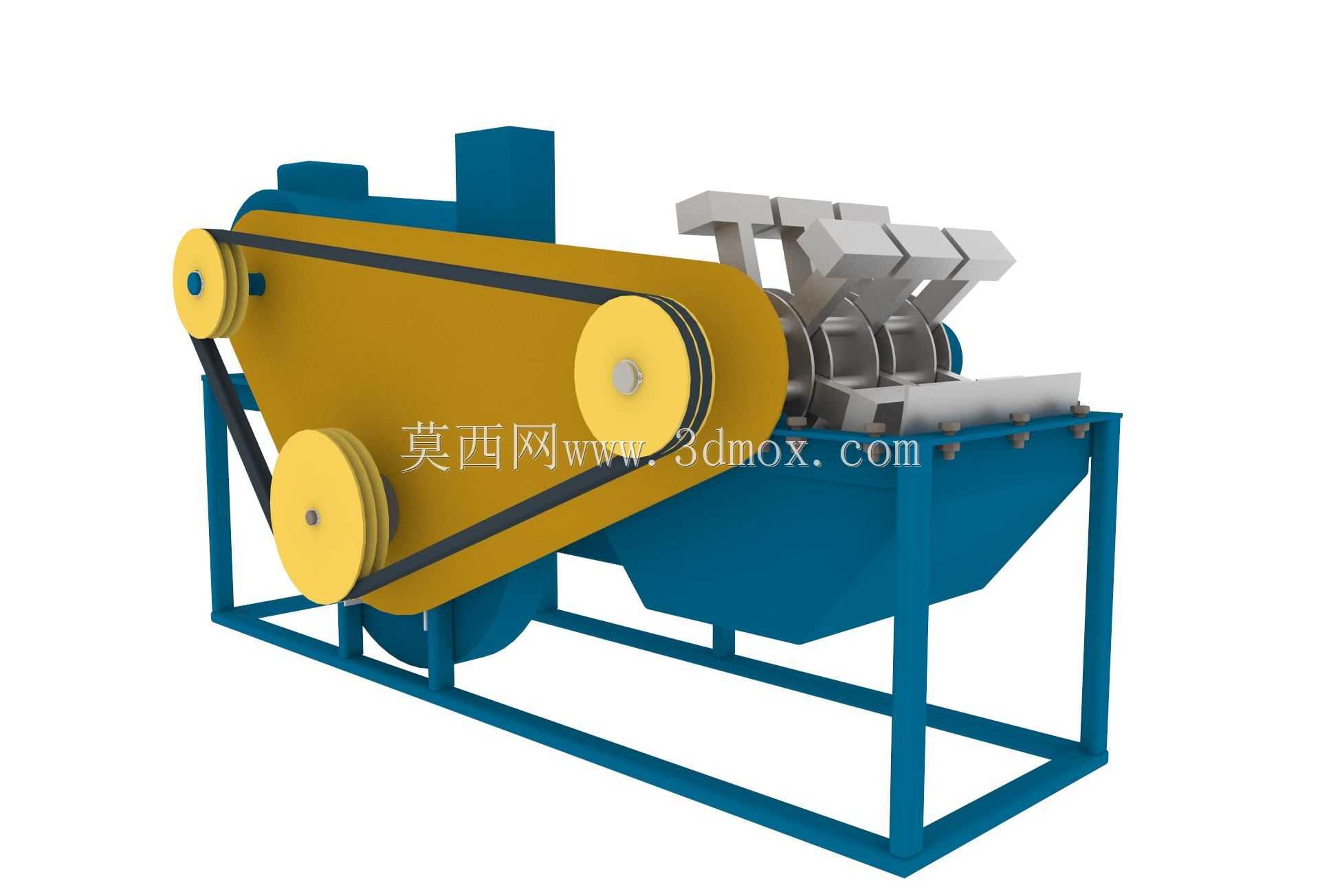

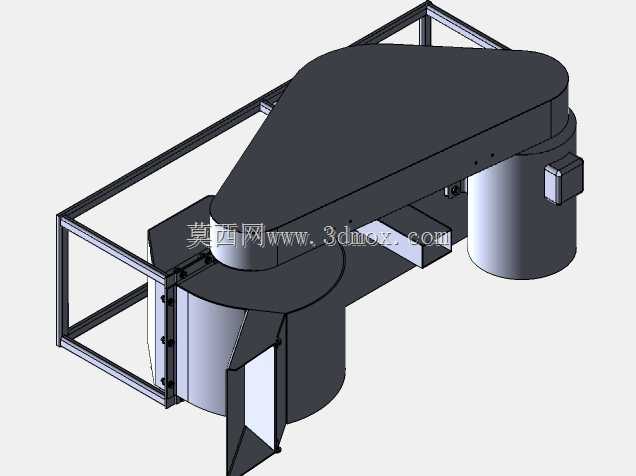

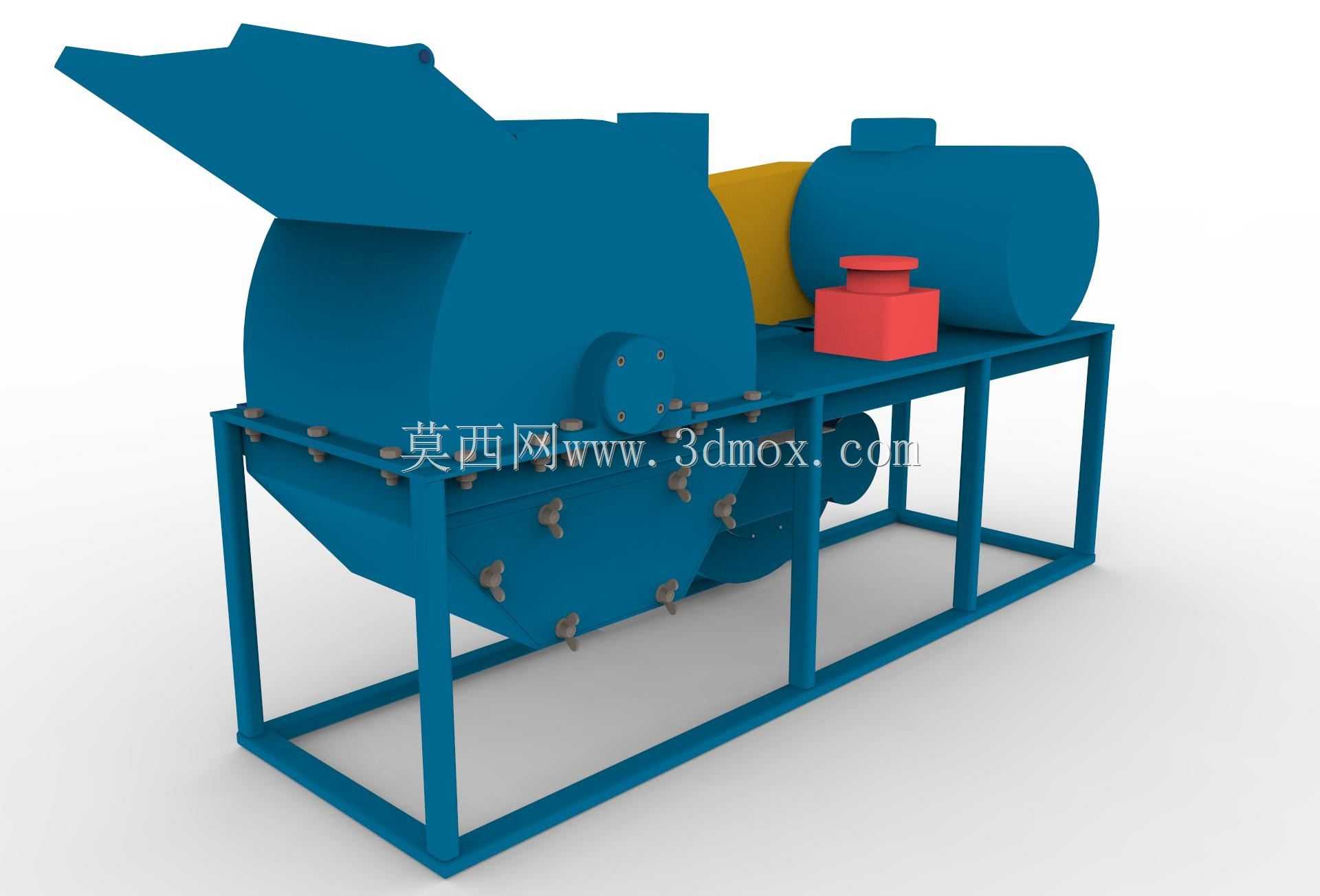

这款锤式破碎设备主要面向中小型建材加工、矿山散料预处理、固废资源化处理场景设计，可完成石头、屋顶砖、耐火砖等中低硬度脆性物料的细碎作业，适配砂石骨料生产、建筑垃圾回收、耐火材料厂边角料处理等多种生产环节，能将进料粒度控制在适配范围内的脆性物料一次性破碎至出料粒度要求，减少二级破碎环节的设备投入与场地占用。设备整体采用卧式转子结构设计，上方设置倾斜导料进料口，可引导待破碎物料依靠自重顺畅进入破碎腔，避免物料卡堵在进料衔接位置；破碎腔内部通过高速回转的锤头冲击、剪切物料实现破碎，同时衬板与锤头之间的间隙可根据出料粒度需求进行调整，下部设置格栅式出料筛板，符合粒度要求的物料可及时排出破碎腔，减少过粉碎现象，降低不必要的能耗损耗。设备配套独立的动力传动单元，动力端与转子主轴之间设置缓冲防护结构，可吸收破碎作业中产生的冲击载荷，避免硬物料卡滞时对动力单元造成过载损伤；整体机架采用型钢焊接框架结构，底部预留通用安装固定孔位，可直接固定在混凝土基础或钢制安装平台上，机架各支撑腿的受力点经过载荷校核，可承受满负荷作业时的振动载荷，减少设备运行时的共振偏移。设计过程中充分考虑了日常维护的便捷性，破碎腔侧部设置可快开的检修门，无需完全拆解上部壳体即可完成锤头磨损检查、衬板更换、筛板清理等日常维护操作；锤头采用对称式安装结构，单侧磨损后可翻面继续使用，延长易损件的更换周期，降低设备长期运行的耗材成本。设备整体外形紧凑，进料口高度适配常规人工上料或小型皮带机上料的作业高度，出料口位置可直接对接皮带输送机或集料仓，无需额外增设复杂的衔接导料结构，整体安装边界可适配中小型加工车间的场地布局，无需占用过大的生产作业面积，同时设备运行时的振动与噪声控制符合常规工业生产的作业环境要求，可直接接入现有破碎生产线作为初级或次级破碎单元使用。
