立式立柱基座双轮磨削设备结构设计

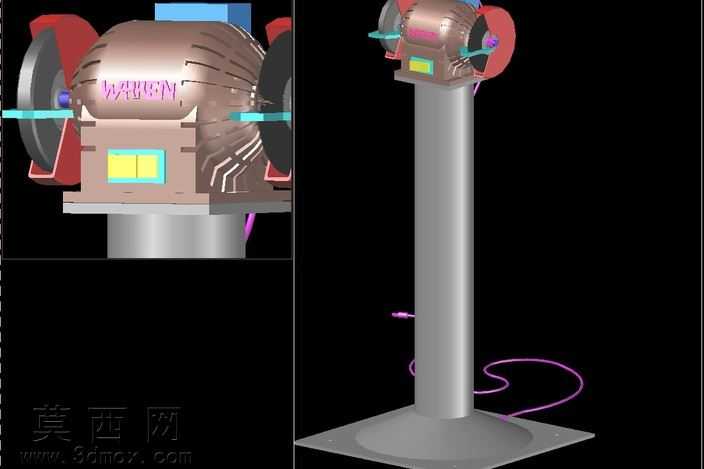

本作品为立式立柱基座结构的双轮磨削设备三维建模成果，建模过程围绕工业磨削作业的实际使用需求展开，首先完成整体结构的比例规划，确定方形安装底座、圆柱形支撑立柱、顶部双砂轮磨削主机的三段式结构布局，保证设备整体重心稳定，适配车间工位固定安装的使用场景。建模阶段对各部件的装配关系做了严谨的参数化约束：底部方形安装底座预留标准安装孔位，可通过螺栓与作业工作台完成刚性固定，避免磨削作业过程中设备出现晃动偏移；圆柱形支撑立柱采用等径实心结构设计，建模时严格匹配顶部主机的承重需求，保证立柱的抗振性能，减少磨削作业时机身产生的共振；顶部磨削主机采用对称双砂轮布局，两侧砂轮分别适配粗磨、精磨的不同作业需求，主机外壳的散热筋结构、砂轮外侧的防护挡板、设备电源线的走线结构均按照实物等比例还原，清晰呈现设备的外部防护设计与电气布线逻辑。材质渲染阶段针对不同部件的物理属性做了差异化材质赋予：支撑立柱与安装底座采用磨砂金属材质，还原铸铁部件的哑光金属质感与表面细微的铸造纹理；顶部主机外壳采用棕褐色工程塑料搭配金属散热筋的组合材质，还原设备外壳的绝缘防护属性与金属结构件的质感；砂轮部件采用棕刚玉磨料的粗糙颗粒质感材质，防护挡板采用亮红色烤漆金属材质，电源线采用紫色柔性橡胶材质，通过材质差异清晰区分不同功能部件，提升模型的辨识度与真实感。结构设计上充分考虑设备的实用性：双砂轮对称布局可平衡主机运转时的径向作用力，降低设备运转的振动幅度；立柱的高度参数经过反复调整，适配站立作业的人机工程高度，减少操作人员长时间作业的疲劳感；砂轮外侧的防护挡板做了半包式结构设计，可有效阻挡磨削过程中飞溅的金属碎屑与磨料颗粒，提升作业安全性。整体建模过程严格遵循机械设计的装配规范，所有部件的连接位置均做了贴合处理，无结构穿模、比例失调问题，可直观呈现立式基座磨床的完整结构组成与功能布局，清晰展示该类磨削设备的设计逻辑与结构特点，还原设备用于金属件磨削、表面涂刷处理的作业功能。
