机表三轴数控xy对齐机构设计

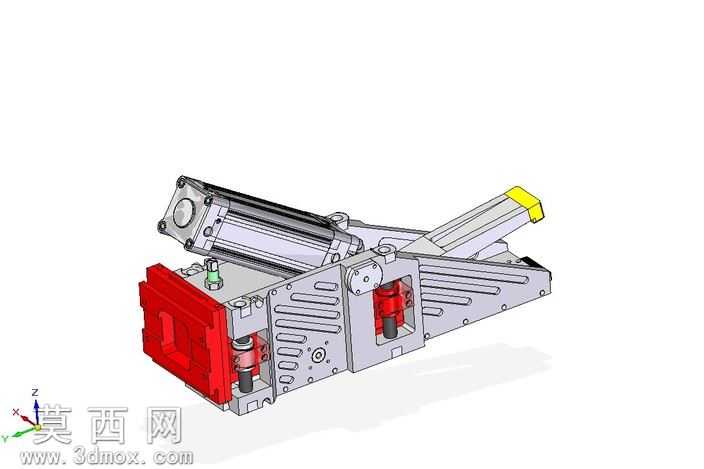

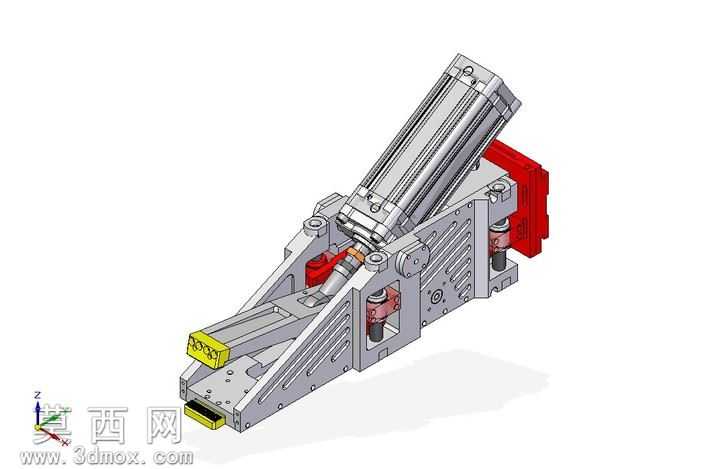

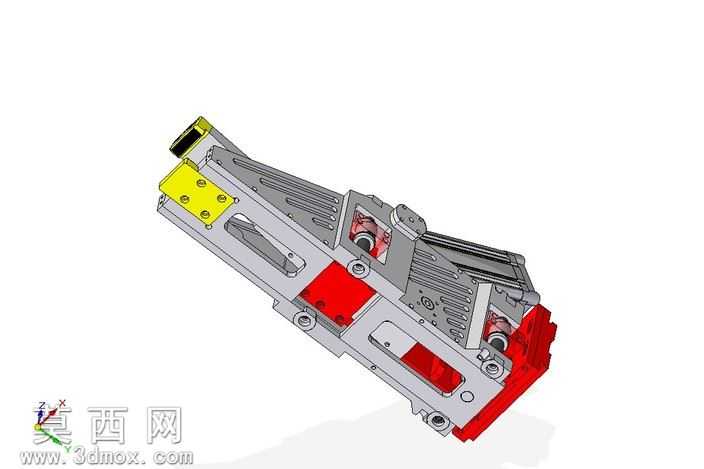

该三维模型采用主流三维机械设计软件完成全参数化建模，整体建模过程严格遵循机械设计规范，对每一处装配结构都做了精准的几何约束与干涉校验，确保各部件装配关系符合实际机械装配逻辑。模型主体采用模块化设计思路，将整体结构拆分为基座承载单元、xy轴传动单元、行程限位单元、驱动安装单元几个独立模块，各模块之间通过标准紧固件完成定位连接，既保证了整体结构的刚性，也便于后续的结构迭代与部件替换。在材质与渲染表现上，模型对不同功能部件做了差异化的材质区分：主体承载结构采用银灰色金属材质，模拟阳极氧化铝合金的表面质感，还原了铝合金构件轻量化、高刚性的材质特性；关键传动与防护部件采用醒目的红色工程塑料材质，既区分了功能区域，也还原了实际设备中防护件、传动端盖的材质属性；端部驱动安装座采用明黄色涂装，模拟设备上警示区域的涂装效果，其余标准连接件采用金属原色质感，整体渲染效果层次分明，能够清晰直观地展现各部件的位置与功能。在结构设计上，该机构针对10毫米引发行程做了专门的结构优化，xy轴方向的传动导轨采用内嵌式安装设计，将导轨嵌入基座的沉槽结构内，既压缩了整体机构的厚度尺寸，也提升了导轨安装的同轴度与运行稳定性；传动部件的安装位预留了合理的公差间隙，避免运行过程中出现卡滞问题；机构上的安装孔位、定位槽都按照实际加工工艺做了倒角与沉头处理，符合机械加工的工艺要求，不存在无法加工的异形结构。设计过程中优先考虑了机构的运行精度与装配便利性，所有配合面都做了平面度约束，关键传动部位预留了润滑注油的通道结构，侧部的减重槽设计在保证结构刚性的前提下有效降低了整体机构的重量，适配机表安装的轻量化需求。整体模型完整还原了三轴数控xy对齐机构的全部结构细节，没有遗漏关键的装配特征与工艺结构，能够直接用于结构验证、装配演示以及后续的工程图导出工作。
