卧式液化石油气丁烷储存罐体设计

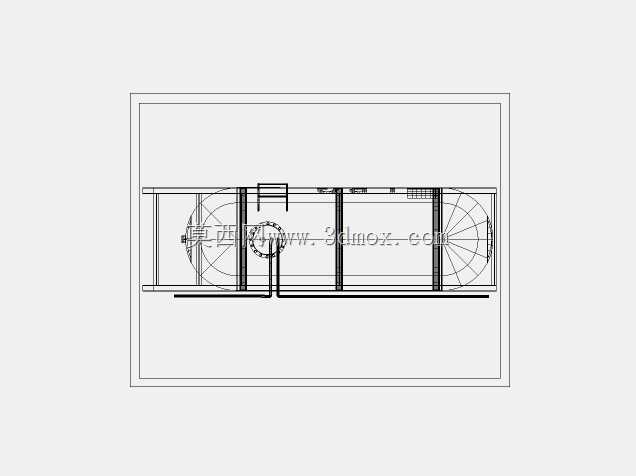

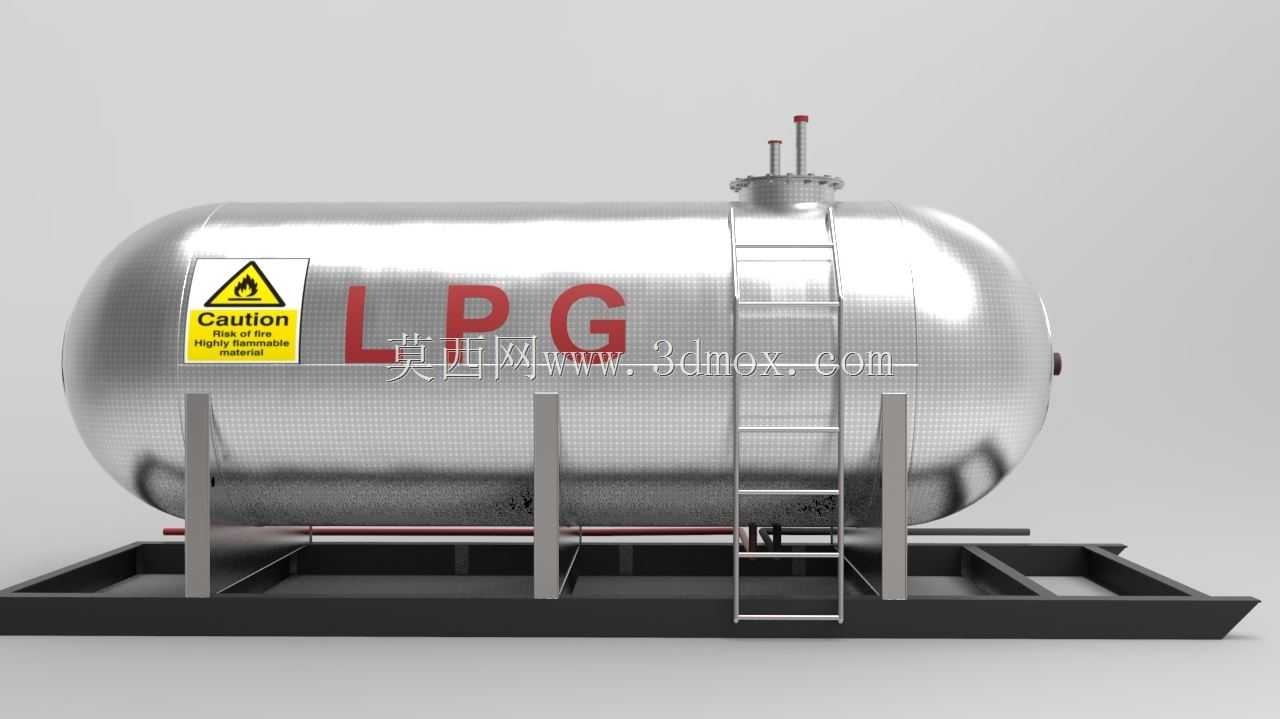

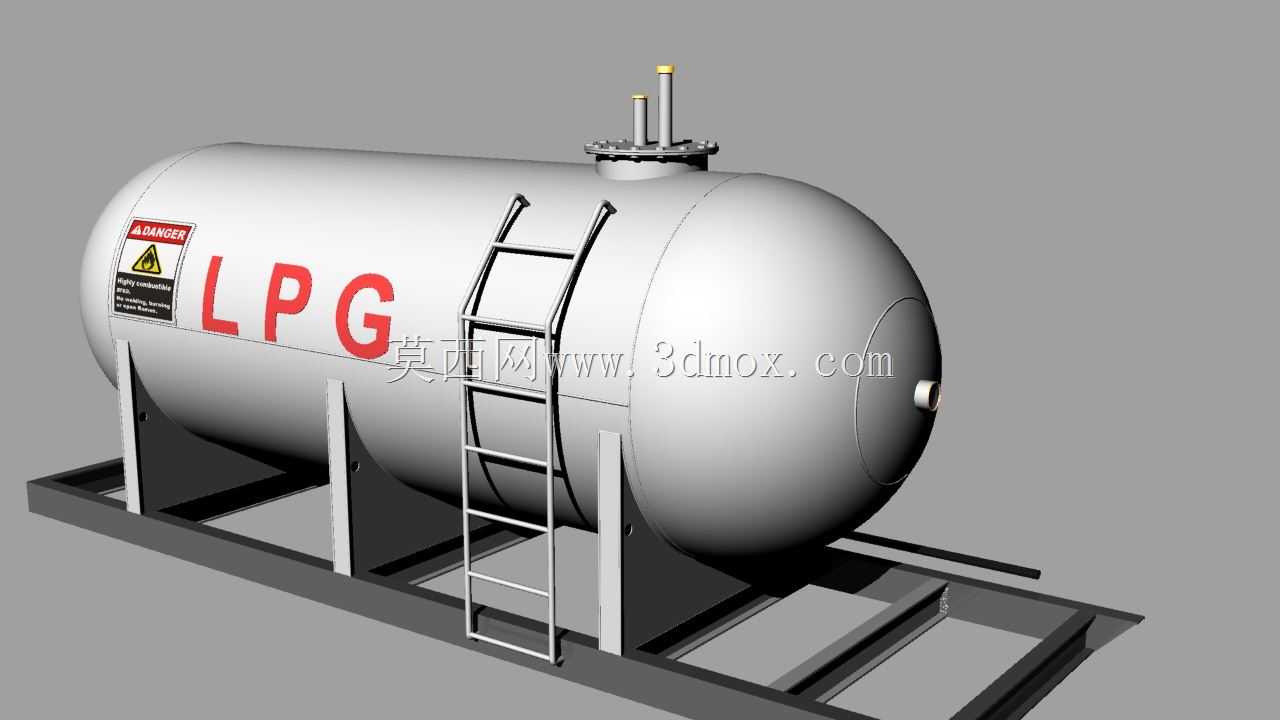

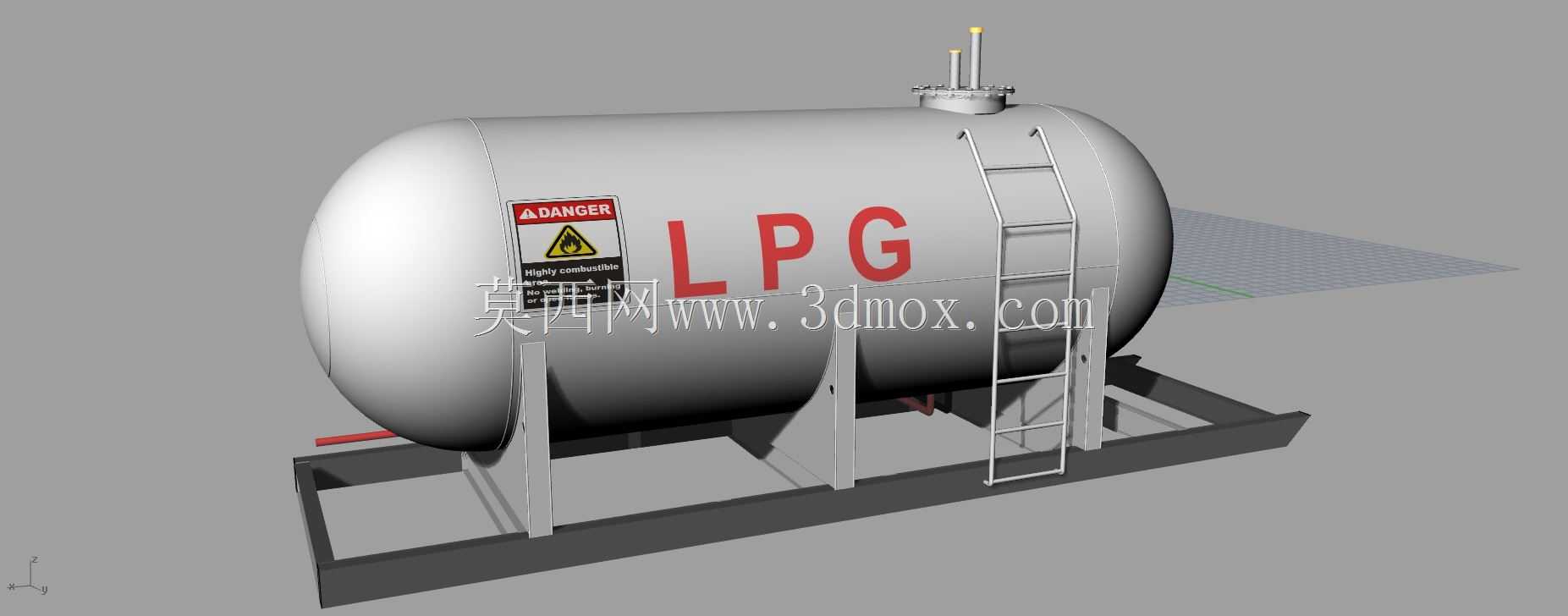

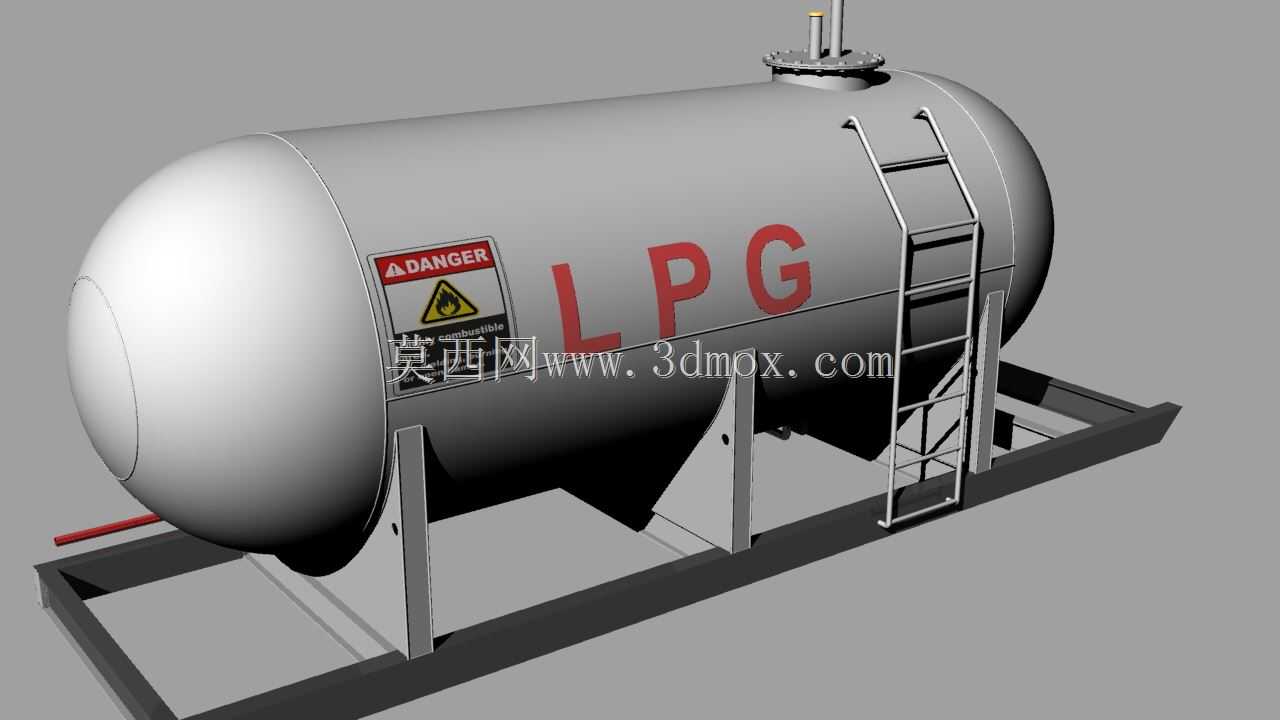

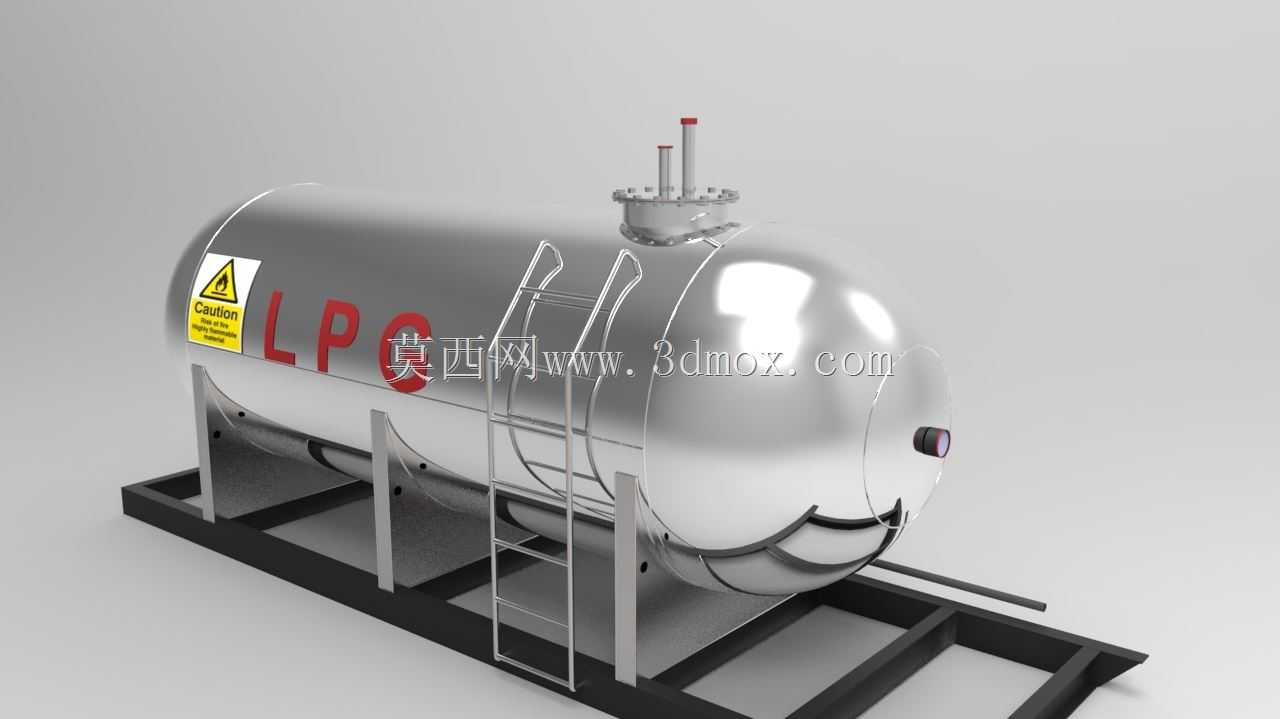

这款卧式丁烷储存罐体，是面向城镇燃气配送、工业燃料暂存、小型化工原料中转场景打造的承压储运设备，主要用于储存丁烷类液化石油气，在居民小区供气站、小型工业生产厂区、燃气充装站点、野外作业临时供气点都有广泛应用，能够为燃气终端供应提供稳定的介质储存载体，保障供气链路的连续性与可靠性。作为承压类储运设备，罐体整体采用卧式布局设计，相较于立式储罐，卧式结构的重心更低，对安装场地的地基承重要求更友好，同时日常巡检、阀门操作、维护检修的作业高度更低，能有效降低高空作业的安全风险，适配更多平坦场地的安装需求。罐体主体采用标准椭圆封头搭配圆柱形筒身的结构，这种结构设计能够均匀分散内部介质的压力载荷，避免应力集中带来的结构安全隐患，筒身外部设置有爬梯与顶部操作平台，方便作业人员定期对顶部的阀门、接管、安全附件进行巡检与操作；罐体侧面贴有明确的易燃易爆危险品警示标识，能够在现场作业中起到清晰的安全提示作用；底部采用型钢焊接的鞍式支座搭配框架式安装底座，支座与筒身的接触区域做了贴合弧度处理，能够均匀承载罐体满液状态下的整体重量，框架底座预留了充足的安装固定点位，既可以直接固定在混凝土地基上，也可以适配撬装式移动供气模块的搭载需求，方便整体转运与快速部署。在尺寸设计上，罐体总长540厘米，筒身直径180厘米，额定容积12000升，设计阶段充分考虑了中小型供气场景的储存量需求，既能够覆盖常规站点3到7天的用气周转量，也不会因为罐体过大造成场地占用过多、介质长期存放带来的安全管理压力。罐体顶部设置有进出液接管、气相平衡接管、安全泄放装置接口，能够满足介质充装、向外供气、超压泄放的全流程功能需求，所有接口的位置布局都预留了充足的操作空间，方便后续管路连接与阀门附件的安装维护。设计过程中严格遵循承压容器的载荷分布要求，筒身壁厚经过压力校核，能够适配丁烷介质常温储存下的饱和蒸气压工况，支座的承重载荷经过满液状态下的重量验算，爬梯与顶部护栏的结构尺寸符合现场作业的安全操作规范，整体结构在保障储存功能的前提下，兼顾了安装便捷性、操作安全性与运维便利性，能够很好地适配中小型燃气储存场景的实际使用需求。
