槽轮式旋转直线运动转换机构

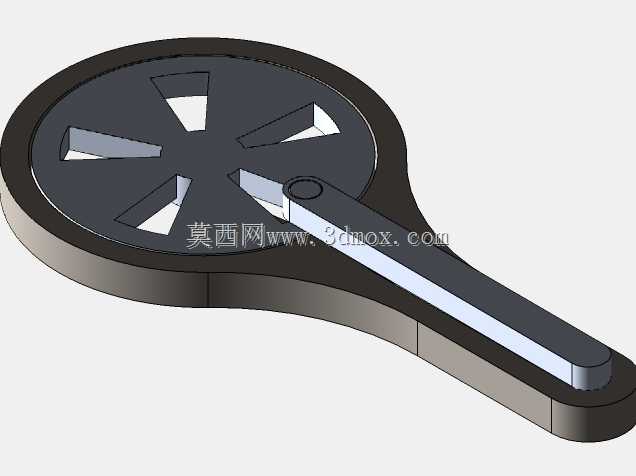

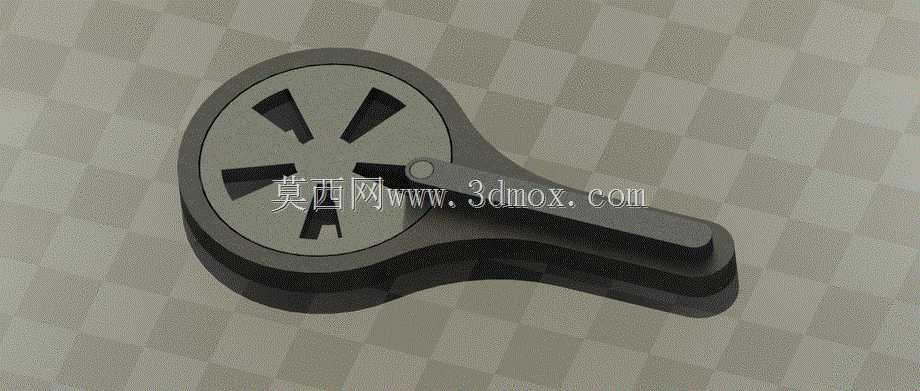

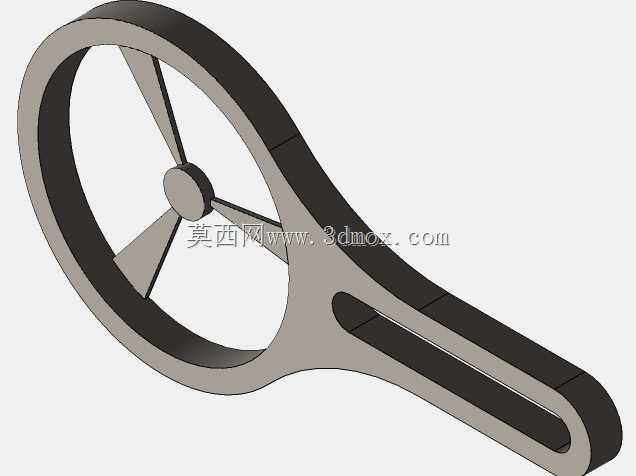

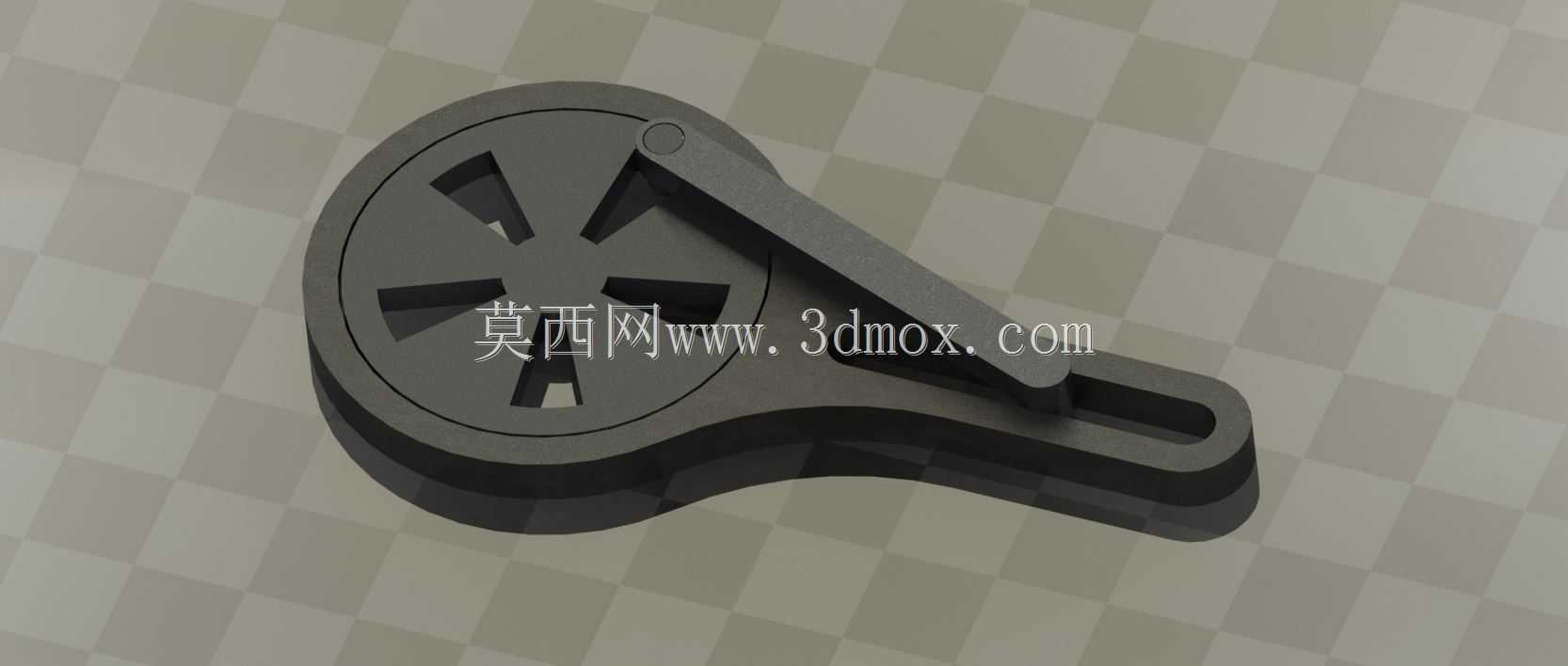

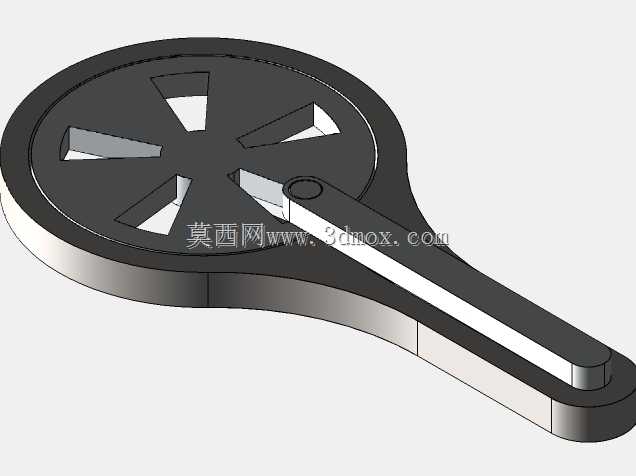

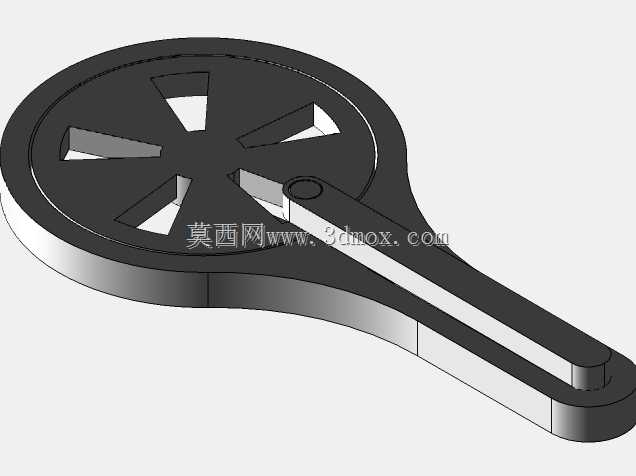

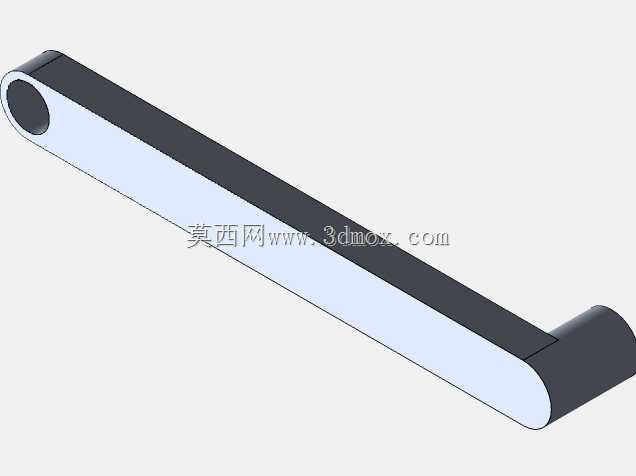

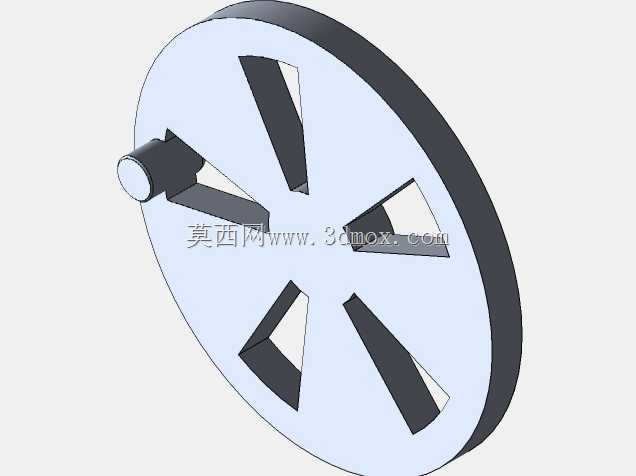

该旋转到线性运动转换机构是机械传动领域常见的运动形式切换构件，核心应用场景覆盖轻工自动化送料、小型工装间歇进给、精密仪器工位切换等需要将连续旋转输入转化为可控直线往复输出的作业环节，可直接集成在小型自动化生产线的工位推送模块、包装设备的物料拨送单元、检测设备的探针进给结构中，替代传统的凸轮推杆、曲柄滑块等结构，在小行程、低负载的高频往复动作场景中具备更紧凑的安装优势。从实际用途来看，该机构能够将输入端的连续旋转运动，通过槽轮与摆杆的配合转化为输出端的定行程直线往复动作，无需额外配置电控换向元件，纯机械结构即可实现稳定的运动形式转换，可在无气源、无复杂电控的简易设备中独立完成动作输出，适配小型教学演示教具、简易自动化工装的传动需求。产品功能特性上，该机构采用槽轮配合铰接摆杆的传动结构，输入端带径向槽的轮盘做连续旋转时，铰接在轮盘偏心位置的摆杆会沿着导向结构做直线往复移动，传动过程无刚性冲击，运动行程由轮盘偏心距决定，运行噪音低，传动效率稳定，可适配每分钟数十次的往复动作频率，日常维护仅需对铰接转动副做定期润滑即可，长期运行故障率低。设计思路层面，该结构优先压缩整体安装空间，将轮盘的旋转支撑与摆杆的直线导向集成在同一基座上，省去了额外的导向安装支架，整体外形呈类水滴状轮廓，最大外轮廓尺寸适配小型设备的内部安装空间，安装边界预留了标准的紧固件安装孔位，输入端可直接连接微型电机输出轴，输出端可通过端部的铰接孔连接外部执行构件，无需额外做结构改制即可快速集成到现有设备的传动链路中。结构设计上充分考虑了加工工艺性，所有零部件均可采用常规的铣削、钻削工艺完成加工，铰接位置采用标准销轴配合，易损件更换便捷，摆杆的导向面做了耐磨处理，长期往复运行不会出现导向间隙过大的问题，轮盘的径向槽做了圆弧过渡处理，避免传动过程中出现应力集中导致的构件断裂问题，可稳定传递额定范围内的扭矩，满足小负载工况下的长期运行需求。
