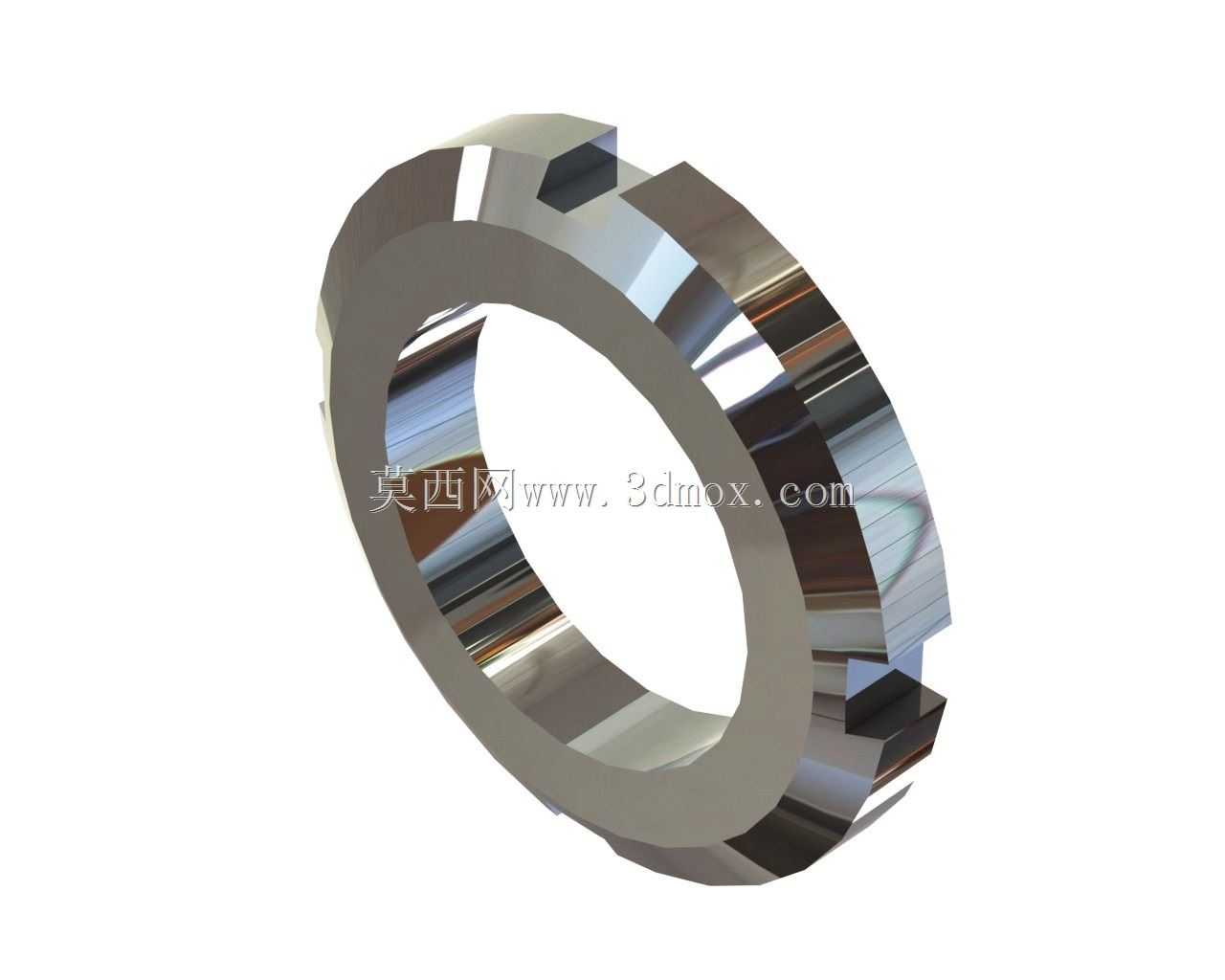

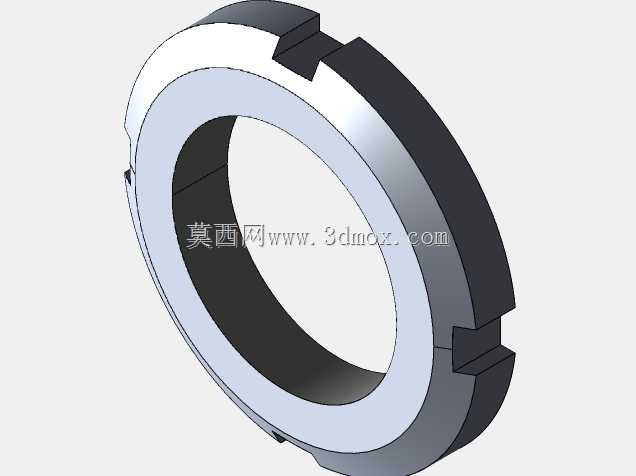

M30×1.5规格KM型锁紧圆螺母结构设计

这款锁紧圆螺母主要应用于各类旋转轴系的轴向定位与锁紧场景，在机床主轴、传动辊组、减速机输入输出轴、电机转轴等需要精准轴向限位的机械结构中承担核心锁紧作用，能够有效抵消轴系运转过程中产生的轴向窜动，避免轴承、传动轮等配套部件因轴向位移出现偏磨、异响甚至失效的问题，是传动系统中保障运行稳定性的关键基础配件。从实际使用场景来看，这类带槽锁紧圆螺母常配合止动垫圈配套使用，螺母外周均匀分布的卡槽既可以作为锁紧施力的受力点位，也能在螺母旋紧到位后与止动垫圈的卡舌嵌合，从机械结构层面杜绝螺母受振动、交变载荷影响出现回转松脱的风险，相比普通六角螺母，其在圆周方向的锁紧施力点位更多，旋紧过程中受力更均匀，不会出现偏载导致的螺纹咬合损伤问题。在功能特性设计上，该螺母采用细牙螺纹规格，细牙螺纹的螺距更小，螺纹升角更低，本身具备更优异的自锁性能，配合外周卡槽的止动结构，能够在高振动、频繁启停的重载传动场景下保持长期锁紧可靠性，螺母的端面经过平整度精加工处理，旋紧后与轴承内圈、轴肩定位面的贴合度更高，轴向定位精度可以控制在极小的公差范围内，不会出现端面倾斜导致的轴系附加弯矩问题。设计过程中重点考量了安装边界与尺寸适配性，内螺纹严格匹配M30×1.5的细牙螺纹轴径，螺母的外径、厚度尺寸均适配对应规格的轴承安装空间，外周卡槽的宽度、深度适配标准勾型扳手的操作尺寸，安装时无需额外定制专用工具，使用常规勾扳手即可完成精准旋紧操作，螺母的整体环形结构没有外凸的棱角结构，安装后不会与周边的密封件、壳体结构产生运动干涉，能够适配紧凑化的轴系安装空间。在结构细节处理上，螺母的螺纹起始端做了导向倒角处理，安装旋入时可以顺畅对齐轴上螺纹，不会出现螺纹错牙刮伤的问题，外周卡槽的边缘做了微小倒钝处理，既可以避免安装时划伤操作人员，也能减少应力集中，避免卡槽受锁紧力作用出现崩裂问题，整体金属质感的外观也对应了其采用高强度金属材质加工的特性，能够承受足够的锁紧扭矩而不发生结构变形。
