双十字轴式万向传动连接结构

双万向节结构是机械传动系统中应用极为广泛的变角度动力传递部件，主要用于解决两根轴线不重合、存在相对角位移的转轴之间的扭矩传输需求，在需要轴线位置动态偏移的传动场景中承担核心连接作用。这类结构常见于车辆底盘的传动系统、工业机床的进给传动单元、工程机械设备的动力传输链路、农用机械的动力输出端，以及部分需要灵活调整传动角度的自动化生产线设备中，能够在两轴轴线夹角持续变化的工况下稳定传递旋转动力，避免刚性连接带来的卡滞、应力集中甚至部件断裂问题。

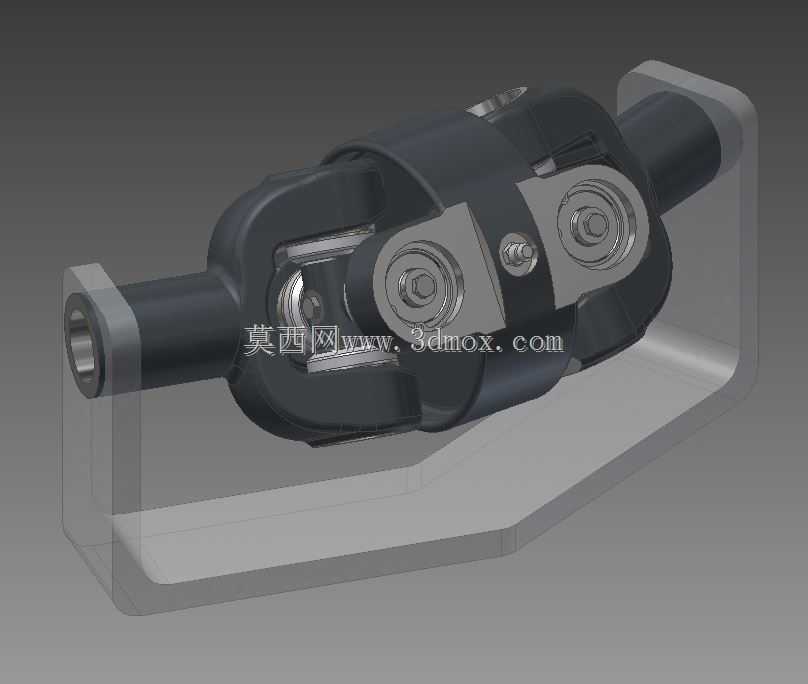

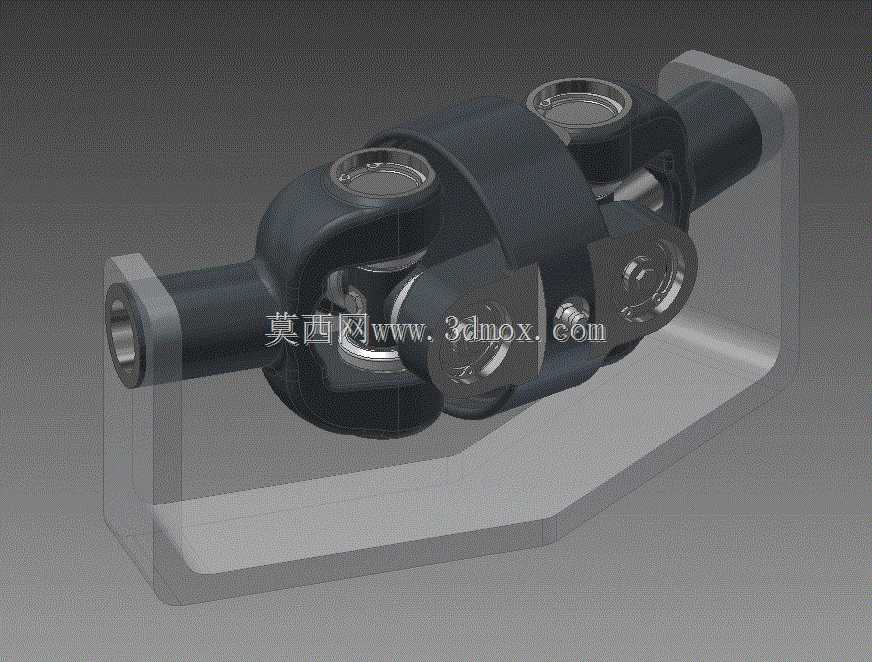

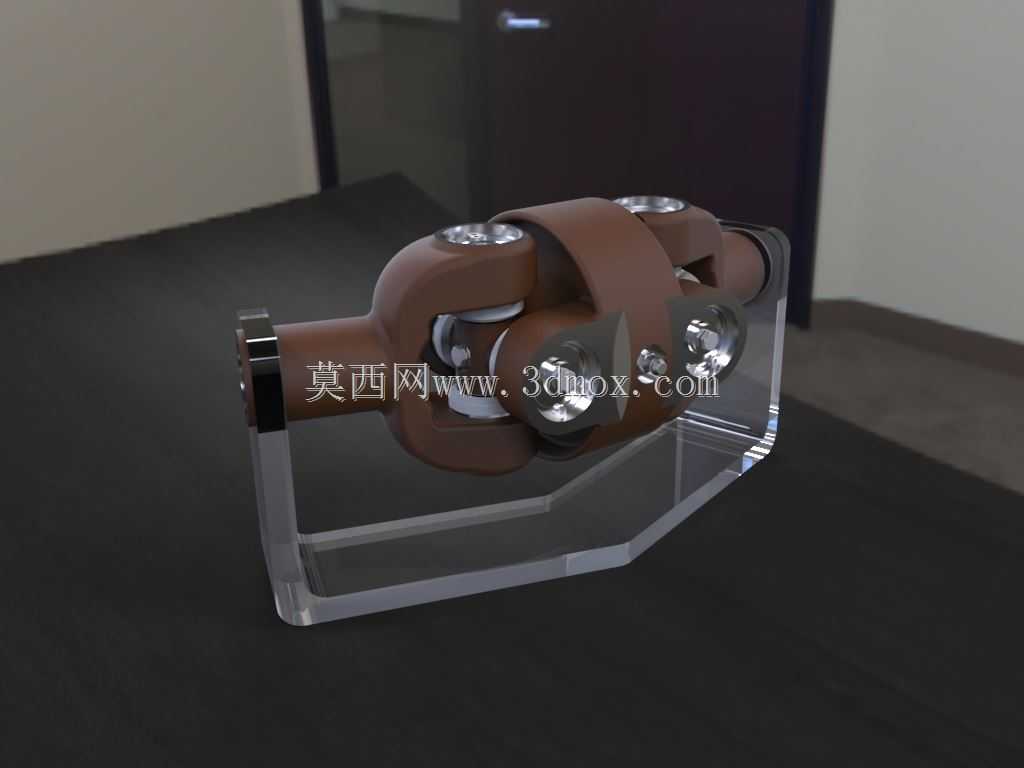

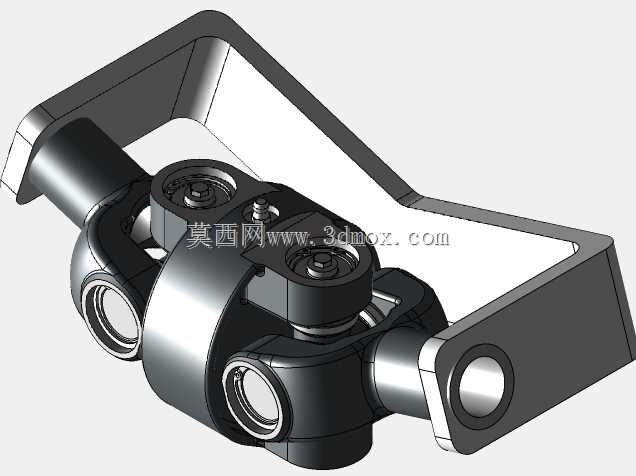

该双万向节采用双联十字轴布局，相比单万向节可以有效补偿单节传动带来的转速波动问题，实现输入轴与输出轴的等速传动，大幅降低传动过程中的附加载荷与振动冲击。结构整体包含两组十字轴总成、两对连接叉耳、端部连接轴头以及配套的支撑限位结构，十字轴与叉耳的配合部位预留了轴承安装位，可通过加装滚针轴承降低转动摩擦阻力，提升传动效率与部件使用寿命。端部的轴头采用标准圆柱轴设计，可通过键连接、法兰连接等多种方式与上下游传动部件对接，适配不同设备的安装接口需求。

在设计过程中，首先围绕目标传动场景的最大允许轴间夹角确定十字轴的摆动行程范围，确保在极限偏角下各部件不会发生运动干涉；其次根据额定传输扭矩的大小，对十字轴轴颈、连接叉臂的截面尺寸进行强度校核，保证在冲击载荷下结构不会发生塑性变形；同时兼顾传动的平顺性，对两组万向节的相位进行匹配设计，抵消单节万向节固有的转速不均匀性，降低传动过程中的振动与噪音。

结构整体采用紧凑式布局，外部的支撑框架可模拟实际安装时的固定基座边界，安装时需保证输入轴与输出轴的轴线相对于中间连接轴的夹角保持相等，才能充分发挥等速传动的特性。各运动部件之间预留了合理的装配间隙，既满足转动灵活性要求，也为润滑介质的留存留出空间，适配长期连续运转的工况需求。连接部位的尺寸设计兼容常规传动件的安装标准，无需额外定制转接件即可快速集成到现有传动系统中，降低设备改造成本与装配难度。
