便携式可折叠小型起重绞车结构设计

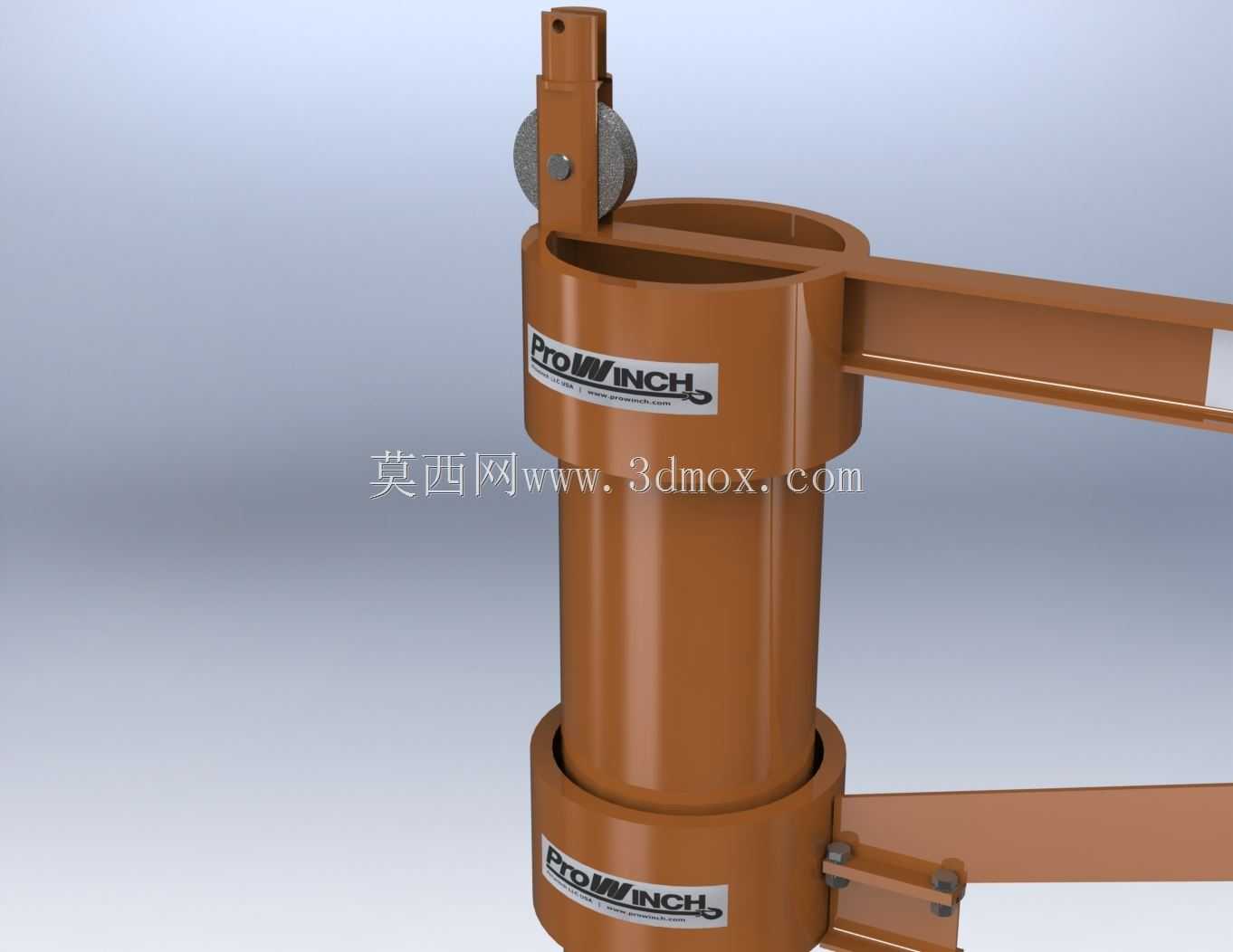

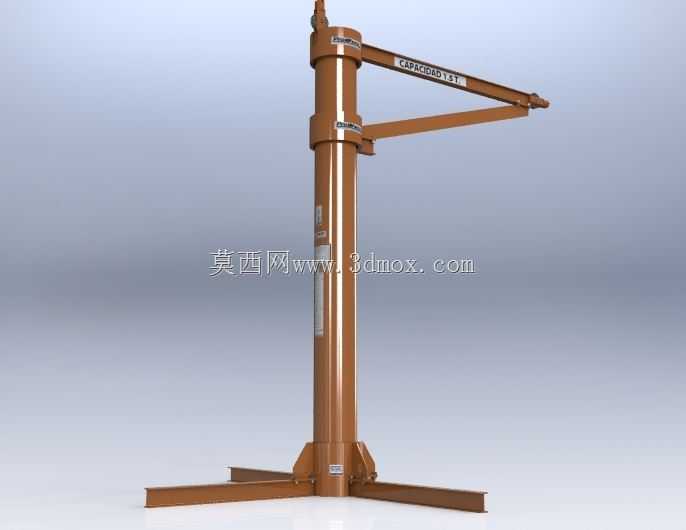

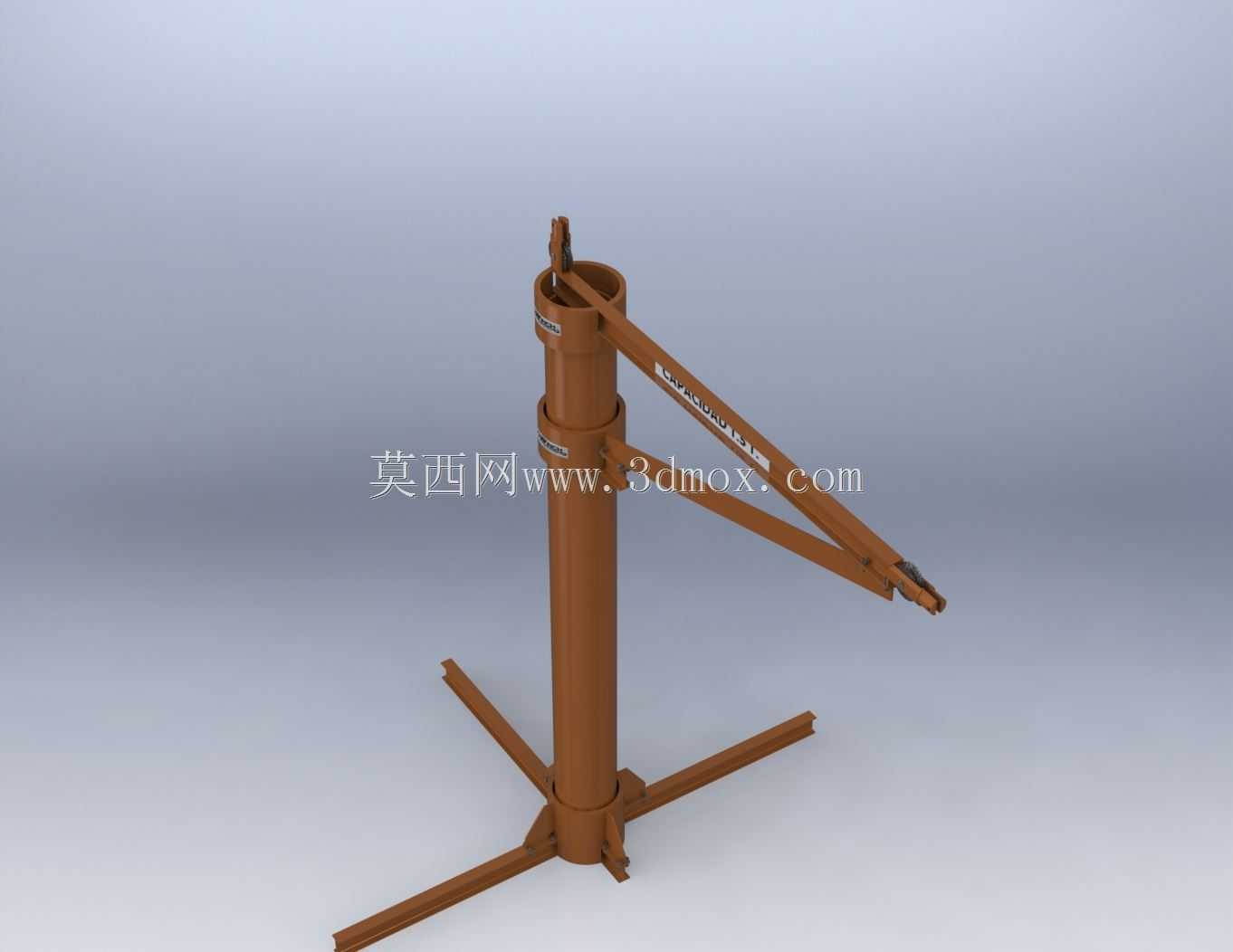

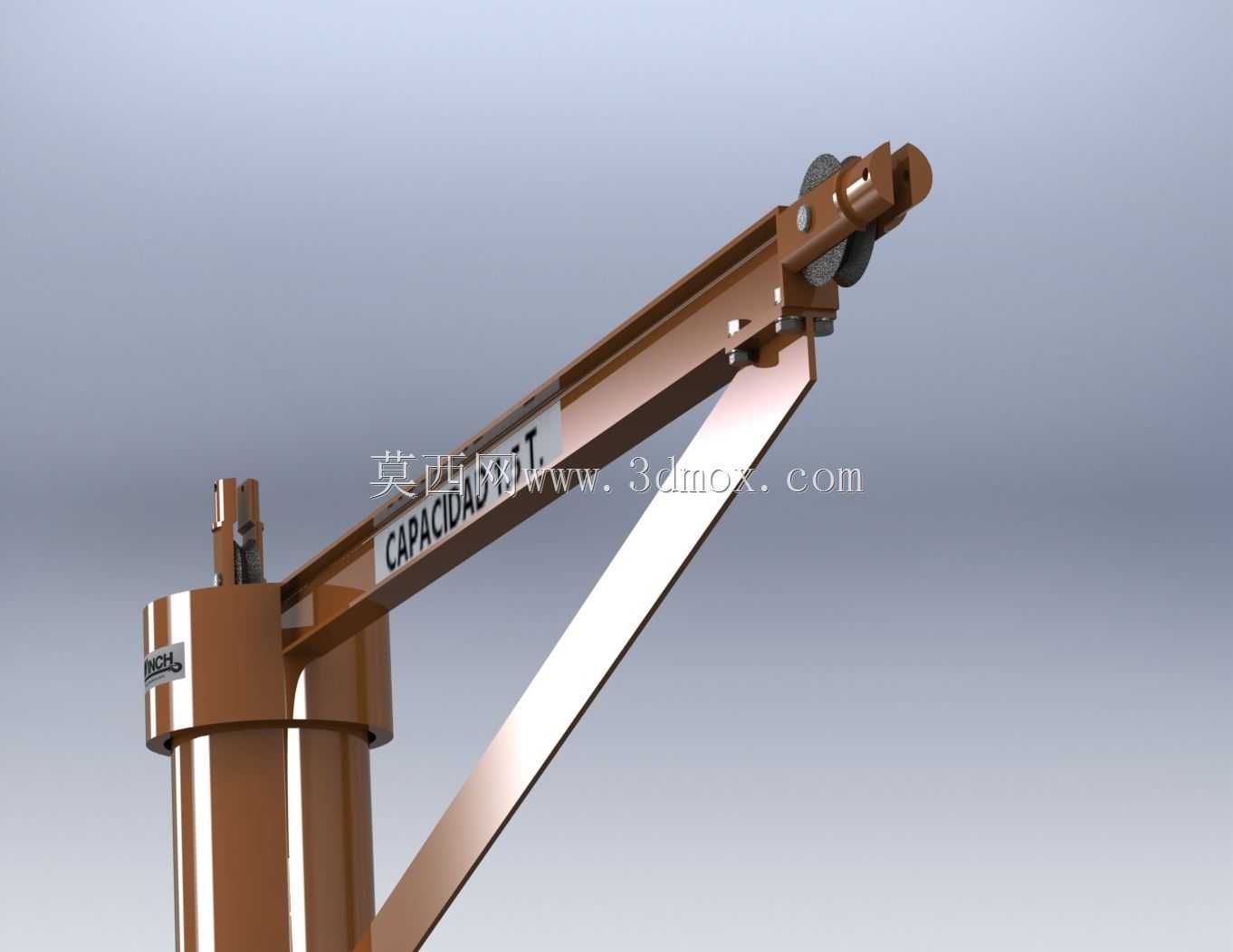

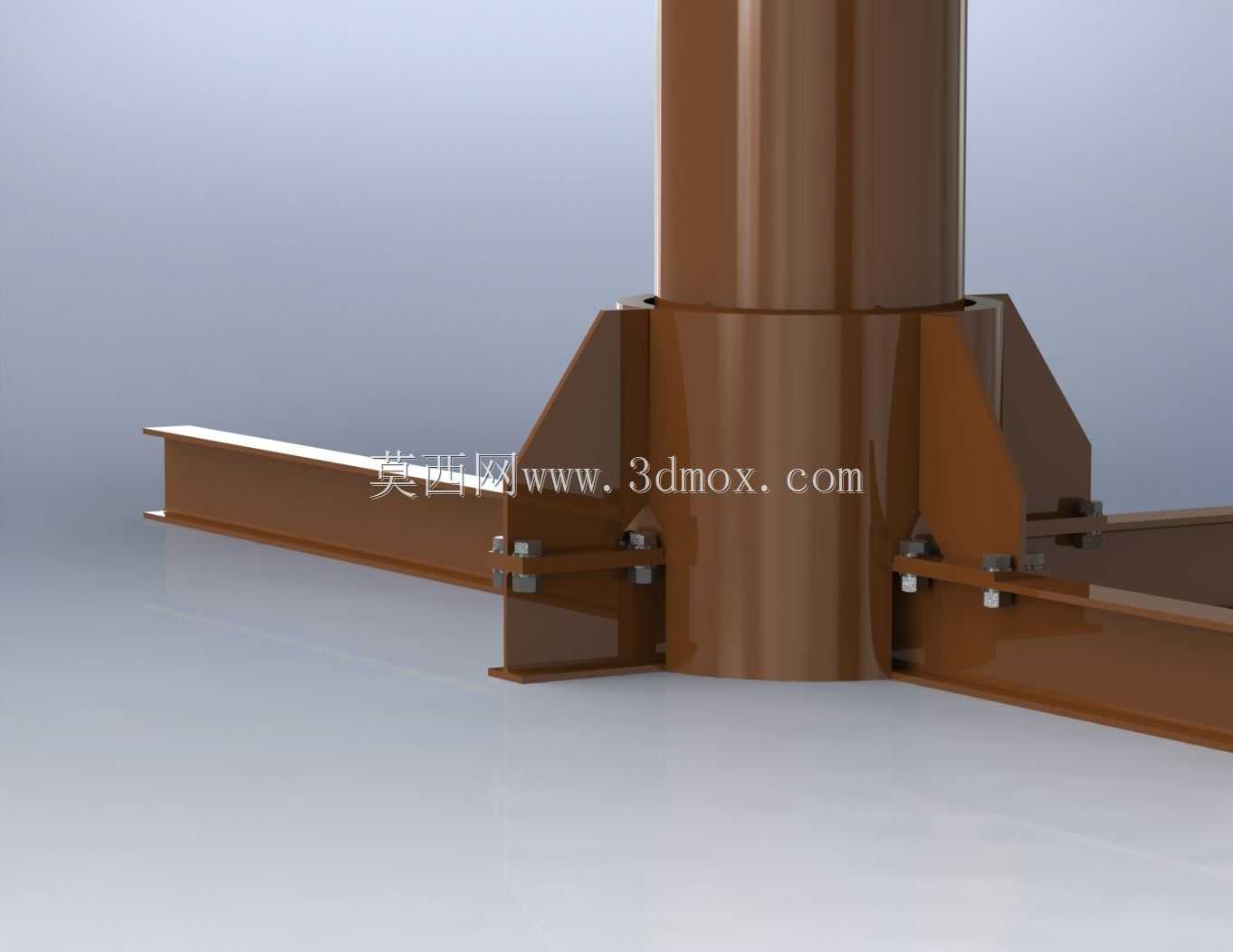

这款小型起重绞车主要面向狭小作业空间、临时户外作业、轻型物料转运场景设计，可广泛应用于小型机修车间的零部件吊装、户外管线铺设的物料提升、仓储区域轻型货物的移位装卸、家用场景的重物抬升等作业环境，解决了大型起重设备无法进入狭窄区域、临时作业调用大型设备成本过高的痛点，适配单人操作的轻型起重需求，额定起吊重量覆盖600kg至2t区间，可满足绝大多数日常轻型起重作业的载荷要求。设备采用分体组合式结构设计，核心支撑为立式立柱结构，底部配备可展开的三瓣式支撑脚，作业时展开支撑脚可形成稳定的三角支撑面，大幅提升设备作业时的抗倾覆能力，非作业状态下可将支撑脚、吊臂完全折叠收拢，整体体积紧凑，可放置于普通拖车、小型货运车辆的货箱内转运，无需额外的大型运输设备配套，转场灵活度远高于固定安装式起重设备。吊臂采用水平可回转设计，可围绕立柱实现360度水平回转，作业覆盖范围为以立柱为中心、臂长为半径的圆形区域，无需频繁移动设备底座即可完成覆盖范围内任意点位的重物起吊与移位，操作便捷性突出。配套的电动绞盘单元集成了驱动电机、减速机构、卷筒、制动组件，绞盘自带自锁制动功能，起吊过程中可随时悬停重物，不会出现重物下滑的安全隐患，绞盘的钢丝绳出线方向可随吊臂角度调整，适配不同高度的起吊需求。设计过程中充分考虑了单人操作的人机工程学要求，所有可活动部件的操作力均控制在单人可轻松操作的范围内，支撑脚展开、吊臂角度调整、设备固定等操作无需额外辅助工具即可完成，设备整体自重控制合理，单人即可完成设备的转场搬运与架设作业。从安装边界来看，设备架设时仅需占用直径1.5m左右的平整地面空间，对作业场地的地面承载力要求较低，普通硬化地面、夯实的平整土地均可满足架设要求，吊臂最大作业高度可覆盖常规轻型作业的起升高度需求，水平作业半径适配1.5m范围内的近距离起吊作业，无需额外的锚固固定即可完成额定载荷内的起吊作业，架设流程简单，可在数分钟内完成从收拢状态到作业状态的转换，大幅提升临时作业的准备效率。设备的结构件均采用标准化型材加工，零部件通用性强，后期维护更换配件成本低廉，整体结构无复杂的传动组件，日常维护仅需对回转节点、绞盘运动部件做定期润滑即可，设备耐用性突出，可适应户外多尘、潮湿等复杂作业环境。
