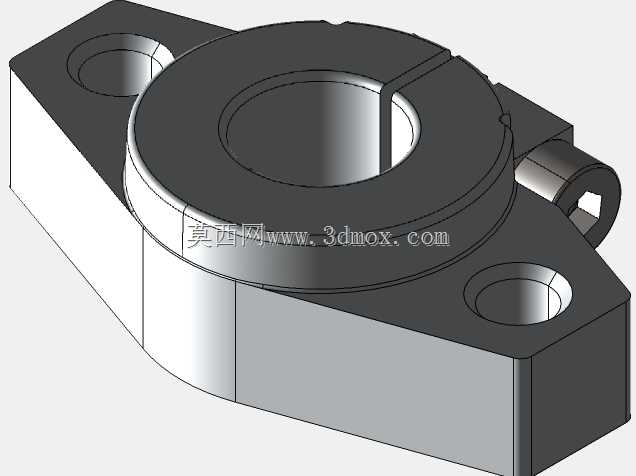

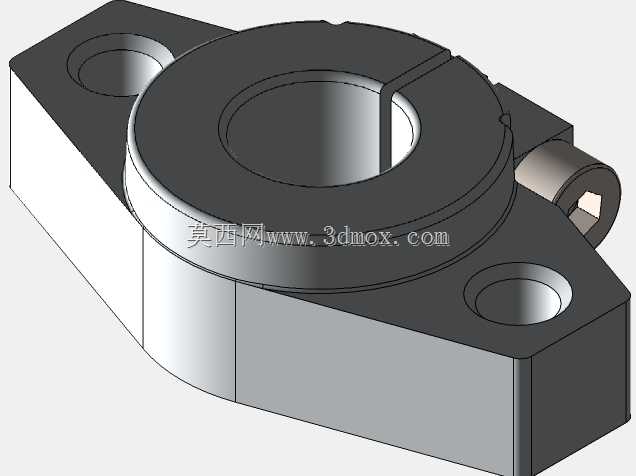

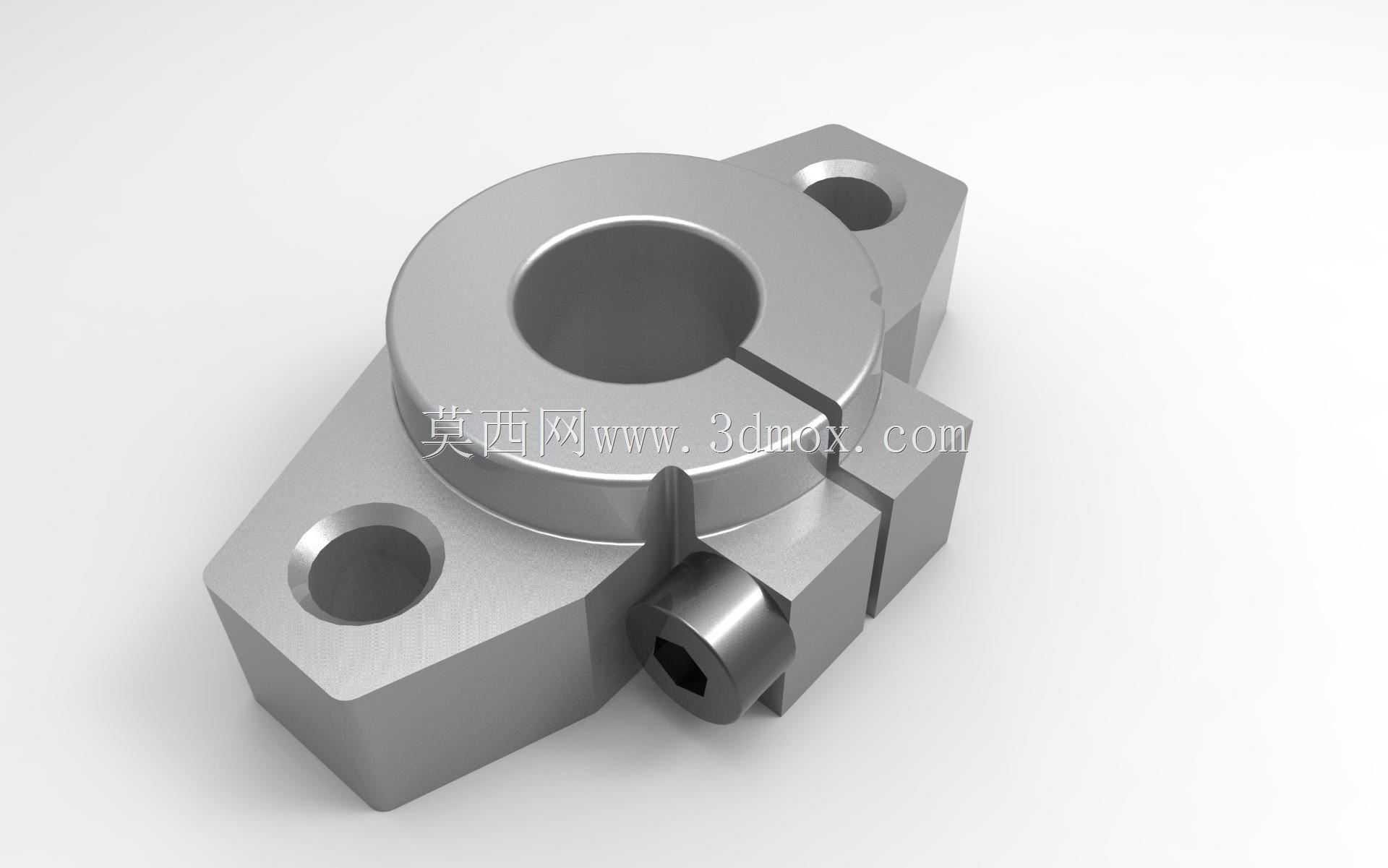

SHF12型12mm开口式直线轴承固定支座

这款SHF12规格的直线轴承轴支架，是直线运动传动系统中应用极为广泛的基础支撑部件，主要适配公称直径12mm的直线光轴使用，在各类自动化输送线、精密检测设备、小型数控滑台、3D打印运动机构、包装机械进给单元、电子元器件组装工位等需要实现平稳直线往复运动的场景中承担核心的轴系定位与支撑功能。在实际设备运行过程中，直线光轴作为直线运动的导向基准，需要可靠的固定支座来限制其径向窜动与轴向偏移，同时抵消运动部件传递来的径向载荷与小幅振动，保障直线轴承在光轴上滑动时的同轴度精度，避免因轴系偏斜导致的轴承卡顿、磨损加剧、运动精度丢失等问题。该支架采用卧式菱形法兰安装结构，主体为一体化切削成型的金属基座，上部设置开口式抱紧夹环结构，夹环一侧预留锁紧间隙，搭配内六角锁紧螺钉即可实现对穿入夹环内的直线轴承外圈的无级抱紧固定，这种开口锁紧的设计既可以保证轴承安装后的同轴度，也能在设备维护更换轴承时快速拆装，无需整体拆卸支座或调整整条轴系的安装位置，大幅降低运维调整的时间成本。支架两侧的菱形安装耳上对称设置两个沉头安装孔，可适配对应规格的内六角螺栓将支座整体固定在设备安装基板上，沉孔设计能够让螺栓头完全没入安装面内，避免突出的螺栓头干涉周边运动部件的运行轨迹，同时对称的安装孔布局可以让支座承受的载荷均匀分散到安装基板上，避免长期受载后出现支座偏斜。从安装边界来看，该支架适配的轴承内径对应12mm光轴，夹环的抱紧尺寸与标准SHF12系列直线轴承外圈尺寸完全匹配，整体基座高度经过精准设计，能够保证安装后的光轴中心高与同系列其他规格支座保持统一的高度基准，方便在长行程轴系中布置多个支撑点时快速对齐同轴度，无需额外调整垫片补偿高度差。夹环的开口缝隙宽度经过合理设计，锁紧时既能提供足够的抱紧力防止轴承外圈在往复运动中出现转动或窜动，又不会因锁紧量过大导致轴承内圈变形，影响直线轴承内部滚珠的顺畅滚动。支座的边角位置均做了小倒角处理，既可以去除加工过程中产生的锐边毛刺，避免装配时划伤操作人员或线缆，也能减少应力集中，提升支座长期承受交变载荷时的结构强度。在多轴联动的小型自动化设备中，这类支架可以成对布置在光轴两端作为固定端支撑，也可以在长行程光轴的中间位置增加辅助支撑，提升光轴的整体刚性，避免光轴因跨距过大出现下挠变形，保障运动部件在全行程内的运行平稳性与定位精度。
