多段阶梯式传动轴机械加工设计图纸

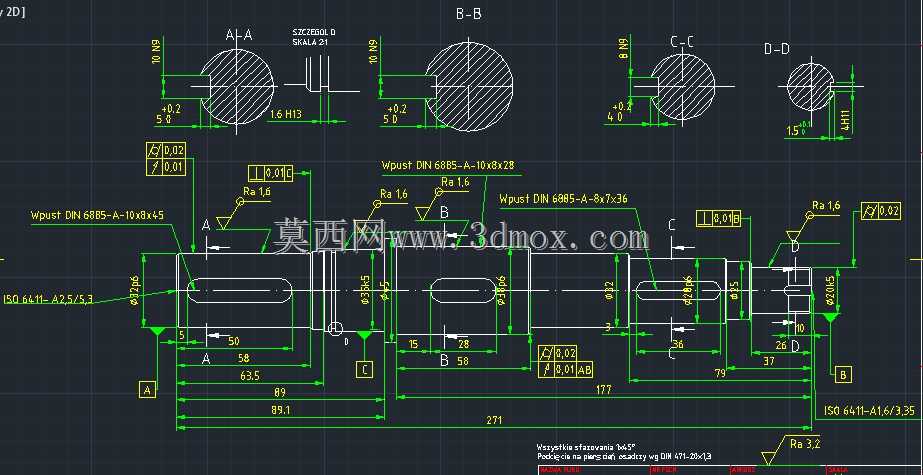

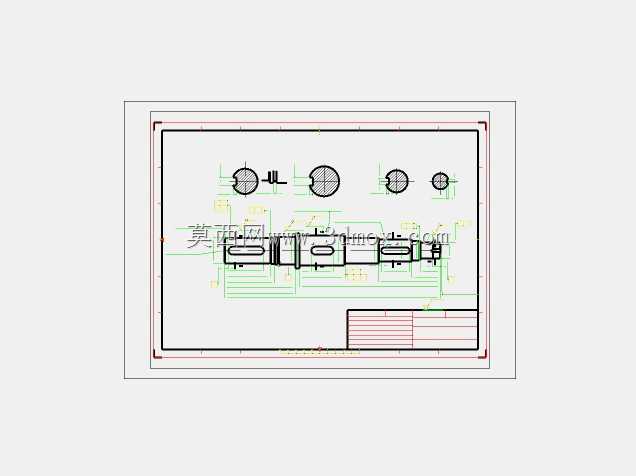

该轴类零件是旋转传动系统中的核心承载构件，主要应用于各类通用机械设备的动力传递链路中，可适配减速机组、输送设备、中小型机床主轴箱等场景的传动需求，承担扭矩传递、旋转支撑、配套传动件定位的核心作用，能够将动力输入端的旋转扭矩稳定传导至末端执行构件，保障设备运行过程中动力传输的同轴度与稳定性。从结构设计来看，该零件采用多段阶梯式轴身布局，不同轴径的台阶面分别承担不同功能：大直径轴段用于配套轴承实现旋转支撑，限定轴系的径向跳动范围；中等直径轴段预留标准键槽结构，用于安装齿轮、带轮、联轴器等传动部件，通过键连接实现周向固定，避免传动过程中部件与轴身发生相对打滑；轴端设置的定位结构可实现传动件的轴向限位，防止设备启停、正反转切换时传动件出现轴向窜动。设计过程中充分考虑了实际装配与运行需求，各轴段的直径差严格匹配标准传动件、轴承的内孔尺寸规格，无需额外定制非标配套件即可完成装配，有效降低设备的生产与维护成本。针对不同配合面的精度要求，支撑轴颈、传动件配合面分别设置了适配的尺寸公差与形位公差，对轴肩端面设置了垂直度要求，保障轴承、传动件安装后端面贴合平整，避免运行过程中出现偏载磨损；键槽的对称度公差严格控制，保障键连接受力均匀，减少长期交变载荷下的键槽变形风险。各配合面标注了对应的表面粗糙度要求，支撑轴颈与传动配合面采用较高的表面加工精度，降低配合面的摩擦损耗，非配合面保留适度加工余量，在满足使用要求的前提下控制加工成本。从安装边界来看，轴身总长度与各轴段的轴向尺寸经过精准排布，可适配常规箱体的轴承座安装间距，轴上键槽的位置与尺寸匹配标准平键规格，安装时可直接将轴承、传动件依次压装至对应轴肩位置，通过轴端紧固件完成轴向锁紧即可投入使用，无需额外进行现场修配。轴身多处截面的剖面标注明确了各位置的加工余量与尺寸要求，可直接指导车削、铣键槽、磨削等多道加工工序，加工完成后经动平衡校验即可满足中高速旋转场景的使用需求，有效降低轴系运行的振动与噪音，延长整套传动系统的使用寿命。
