手动卷笔刀塑料外壳结构造型

　　该三维造型围绕日常文具中的手动卷笔刀展开，重点表达塑料外壳、削笔入口和内部刀片安装空间之间的结构关系。模型主体采用近似方形的握持壳体，一侧设置锥形铅笔导入孔，外部形成便于手指施力的圆润轮廓；另一侧保留较平整的盒体边界，可用于容纳削屑、布置刀片固定位以及控制装配开合。从结构设计角度看，卷笔刀虽然尺寸较小，但对入口导向、刀片贴合、排屑空间和手持稳定性都有明确要求。铅笔进入孔后需要沿锥面被引导至切削刃，若锥角过大，笔尖容易受阻；若锥角过小，则切削行程变长，使用者需要旋转更多圈才能形成尖锥。因此在建模时，导入段、锥面收缩段和刀片贴合面需要连续过渡，避免出现台阶或干涉。外壳外形并非单纯装饰件。方形主体能够在桌面放置时保持稳定，减少滚动；

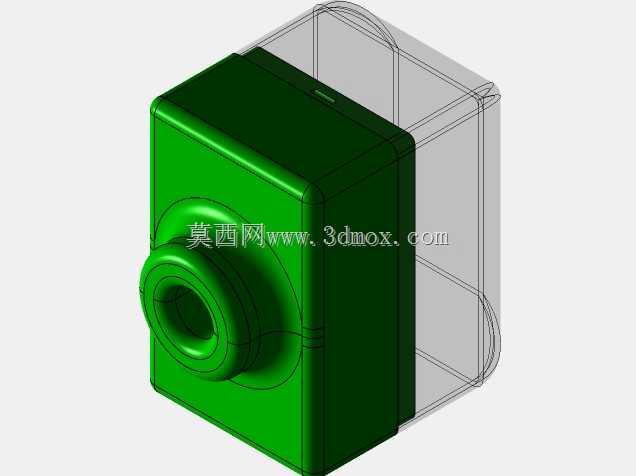

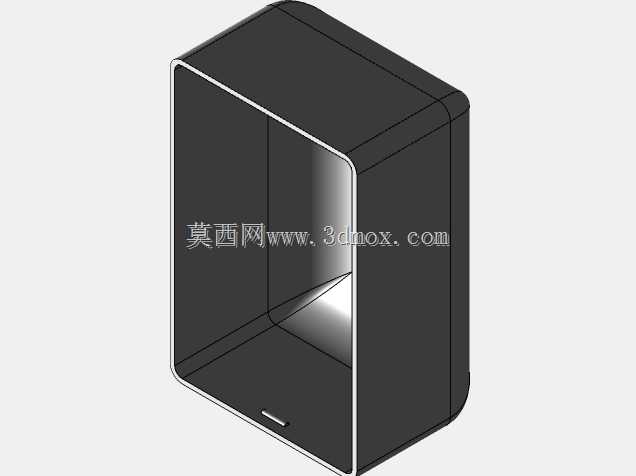

　　前端凸出的圆筒状入口增强了孔道长度，使铅笔在插入初期获得更好的同轴导向。壳体边缘做圆角处理，一方面符合手持文具的触感要求，另一方面也有利于注塑成型时的材料流动和脱模。绿色部分表现的是外部功能壳体，灰色部分可理解为透明或可拆卸的屑盒区域，二者之间形成分件边界，便于后续装配、清理和模具拆分。在实际使用场景中，这类卷笔刀常见于学生文具、办公桌面、美术绘图和工程手绘场合。与电动削笔设备相比，手动结构不依赖电源，维护简单，适合随身携带。设计时需要兼顾轻量化与结构强度：壳体壁厚应保持相对均匀，过薄会在拧紧刀片或受力旋转时产生变形，过厚则增加材料消耗并可能导致注塑缩痕。入口周围是受力较集中的区域，铅笔插入和扭转时会产生径向载荷，

　　因此该部位通常需要适当加厚，并通过圆角与主体连接，降低应力集中。刀片安装面是整个产品的功能核心。模型在结构表达上需要为金属刀片、紧固螺钉和定位面留出准确空间，刀片刃口应与锥形孔道相切，切削下来的木屑能够顺着缺口进入屑腔。若刀片突出量不合理，会出现削切过深、断芯或仅刮擦木杆的问题。壳体内部还需考虑屑屑容纳体积，透明盒体部分可以让使用者直接观察积屑量，并在满屑前打开清理。分模方向上，外壳应尽量避免复杂倒扣，入口外圆、主体侧壁和底部开合结构需要统一考虑抽芯方向。锥形铅笔孔属于典型斜向孔道，建模时可通过旋转切除或多特征组合完成，并在后续工程图中标注关键角度、孔径和壁厚。对于注塑件而言，外表面圆角、拔模斜度和加强筋位置都不能忽略；

　　内部筋位既可提高刚性，也能控制盒体配合时的变形。安装边界方面，该产品不需要与大型设备对接，但需要保证刀片小螺钉的装配空间、屑盒卡扣的扣合行程以及外壳合模后的外形一致性。前端入口外径应满足普通木杆铅笔进入，主体长宽高控制在单手可握持范围内，底部放置面要具备足够接触面积。整体模型把外观曲面、功能孔道、分件区域和手持人机关系集中在一个小型日用品中，适合作为文具结构设计、注塑件建模、装配练习和产品造型验证的参考对象。
