M12细牙圆头带槽紧固螺钉结构设计

　　这款M12规格细牙螺钉的设计，首先要匹配的是工业场景里对螺纹防松、连接精度有要求的装配工况，不同于普通粗牙螺纹的螺钉，1.25mm的螺距设计，让螺纹啮合的牙数更多，每一圈螺纹承受的载荷分布更均匀，在承受交变振动载荷的设备连接位置，不容易出现螺纹滑牙、连接松脱的问题，常见的应用场景包括小型传动组件的壳体连接、精密工装夹具的定位紧固、自动化设备的钣金护板拼接，还有部分需要频繁拆装调整的检测设备工位固定，这类场景下既要求螺钉有足够的抗拉强度，又不能因为螺距过大导致拧紧时对被连接件的表面造成压损，尤其是铝合金、工程塑料这类硬度偏低的被连接件基材，细牙螺纹的旋入过程更平缓，轴向进给量更小，能有效降低安装时的应力集中。

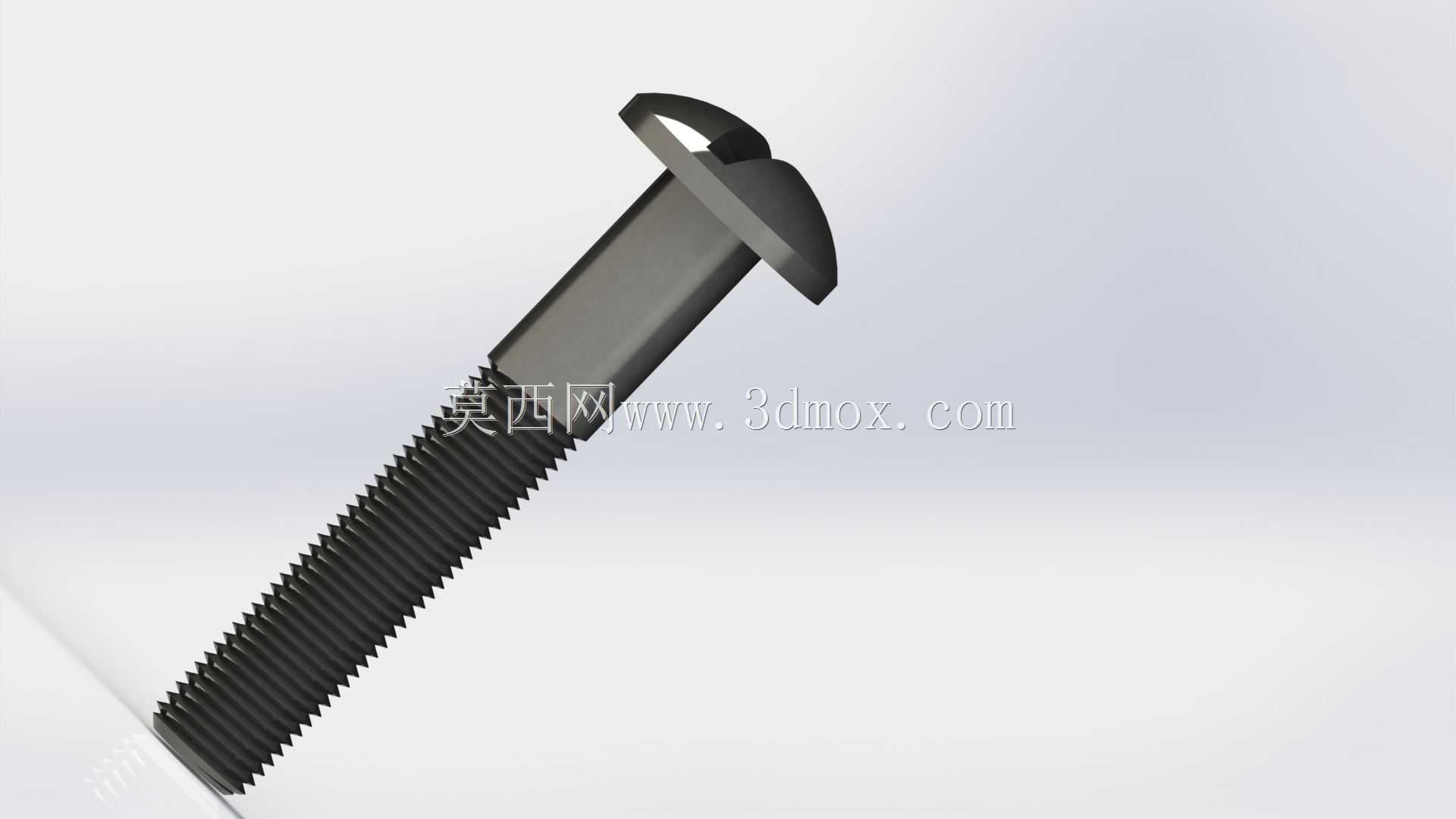

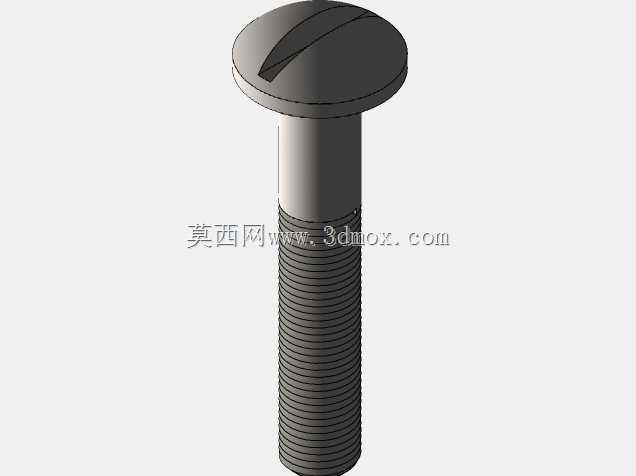

　　从结构外形来看，这款螺钉采用的是大直径圆头设计，头部的承载面比同规格内六角圆柱头螺钉更宽，拧紧时头部对被连接件表面的压强更小，不需要额外加装平垫圈就能分散压紧力，对于表面平整度一般的冲压钣金件、注塑件来说，能避免拧紧后头部压陷基材表面，影响外观和连接可靠性。头部顶端的一字槽结构，适配普通一字螺丝刀进行拆装，在空间狭窄、无法使用套筒或者L型扳手的装配位置，只需要直柄螺丝刀就能完成拧紧和拆卸操作，相比十字槽结构，一字槽的抗扭强度更高，在需要较大拧紧力矩的装配场景下，不容易出现槽口打滑、拧花的问题，后期维护拆装时的容错率更高。

　　设计过程中首先要确定的是螺纹段的长度边界，要匹配不同厚度被连接件的旋合深度要求，螺纹收尾处的退刀槽尺寸严格按照机械设计标准设定，避免螺纹末端出现不完整牙型，导致装配时最后几牙无法正常啮合，甚至出现卡滞、刮伤内螺纹的问题。杆部与头部衔接的位置做了圆角过渡处理，这个位置是螺钉承受拉应力、剪切应力的集中区域，合理的圆角半径能大幅降低应力集中系数，避免螺钉在承受冲击载荷时从头部与杆部的衔接位置断裂。螺纹的牙型角采用标准60度三角螺纹，牙侧的表面粗糙度控制在合理范围，既保证旋合时的顺畅度，又能让螺纹副之间有足够的摩擦力，起到一定的防松效果。

　　安装边界方面，这款螺钉的头部直径比螺纹大径大出近一倍，设计装配孔位时，需要预留足够的头部沉放空间，如果是沉孔安装的场景，沉孔的直径要比头部直径大0.5-1mm，沉孔深度要略大于头部厚度，保证安装后头部不突出被连接件表面，避免和周边运动部件发生干涉。螺纹底孔的尺寸要严格匹配细牙螺纹的加工要求，钢材基材上的内螺纹底孔直径控制在10.8mm左右，铝合金基材可以适当放大0.1-0.2mm，避免攻丝时出现烂牙、丝锥断裂的问题。拧紧力矩的设定要结合被连接件的材质调整，钢材连接时的拧紧力矩可以控制在45-55N·m，铝合金、塑料件连接时要适当降低力矩，避免螺纹滑牙或者基材被压裂。

　　在实际设备运维过程中，这类细牙螺钉的拆装要注意匹配对应厚度的一字螺丝刀，刀头宽度要和螺钉头部槽口宽度一致，刀头厚度要适配槽口的深度，避免因为刀头不匹配导致槽口拧损，后续无法正常拆卸。如果是用在长期承受振动的设备位置，可以在螺纹表面涂抹少量螺纹锁固胶，进一步提升防松性能，但要注意锁固胶的强度等级，需要频繁拆装的位置选用中低强度的可拆卸锁固胶，避免后期无法正常拆卸。这款螺钉的结构没有多余的复杂设计，所有尺寸都围绕通用装配场景的实用性出发，没有为了外观做多余的异形结构，不管是批量采购标准件使用，还是针对特殊工况做小尺寸调整，都有很高的适配性，能覆盖大部分通用机械设备的紧固连接需求，在三维建模过程中，螺纹部分可以采用装饰螺纹线简化建模，也可以根据仿真需求绘制真实的螺纹牙型，满足不同阶段的设计使用要求，从方案选型阶段的装配干涉检查，到后期的工程图输出、BOM清单统计，都能直接适配通用机械设计的流程规范。
