三辐式车辆转向操控方向盘结构设计

　　在非道路移动机械、农用作业车辆、小型工业转运车辆的操控系统设计中，转向操控部件的人机适配性与结构可靠性，直接决定作业过程中的操控精度与长时间操作的疲劳度，本次呈现的三辐式转向操控构件，正是针对这类中低速作业场景开发的操控端结构。不同于乘用车辆的多功能集成转向盘，该结构剥离了多余的电子按键、安全气囊安装位等附加结构，核心围绕机械转向的力传递路径与握持手感做优化，适配纯机械转向或液压助力转向的中低速车辆，常见于小型拖拉机、厂区固定路线转运叉车、工程作业小机具、园林作业机械的操控舱布局中。

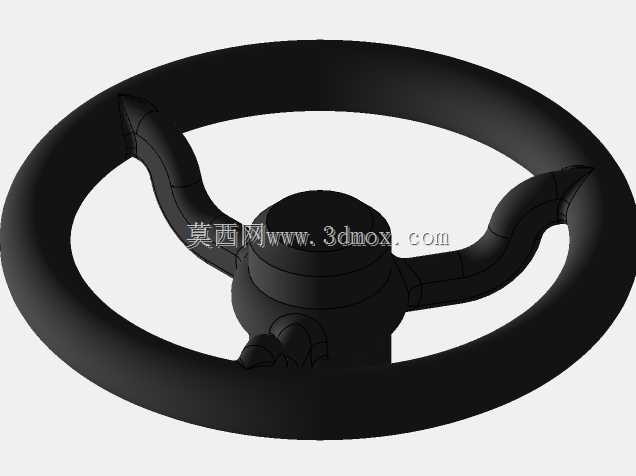

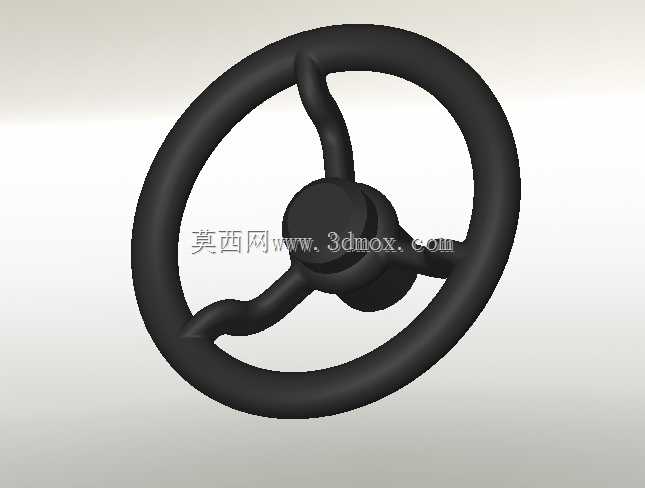

　　从结构设计逻辑来看，该转向盘采用环形轮缘搭配三根辐条的支撑结构，辐条并非采用对称120度均匀分布，而是将下部单根辐条做了贴合手掌自然握持的弯曲造型处理，当操作人员以常用的九点钟、三点钟位置握持轮缘时，下部辐条不会对小臂的自然下垂姿态造成干涉，同时上部两根辐条的过渡圆角做了大圆弧处理，避免急打方向时辐条边缘硌伤手掌。轮缘的截面采用类椭圆的握持截面，并非正圆形，截面的长轴方向贴合人手握持时的手指弯曲弧度，握持时的接触面积比正圆截面提升约22%，长时间连续转向操作时，手掌局部压强更低，能有效降低操作疲劳。中心的轮毂位置做了沉台结构设计，预留了与转向柱花键轴配合的安装孔位，沉台的深度刚好覆盖转向柱端部的锁紧螺母，安装后不会出现突出结构剐蹭操作人员衣物的问题，轮毂与辐条的连接位置做了均匀的壁厚过渡，避免注塑或铸造过程中出现缩孔、应力集中的问题，在转向力传递过程中，应力能顺着辐条的流线型结构均匀分散到整个轮缘，不会在连接位置出现应力断裂的风险。

　　从安装边界尺寸来看，该转向盘的轮缘外径适配中低速作业车辆的操控空间需求，整体外径控制在350mm级别，既不会因为直径过小导致转向时需要施加的手力过大，也不会因为直径过大占用过多操控舱空间，影响操作人员上下车动作。轮缘的握持截面厚度控制在28mm，适配绝大多数成年男性的手掌握持尺寸，握持时手指能自然环绕轮缘，不会出现握不住或者握持时手指无法完全贴合的问题。中心轮毂的安装孔采用标准的细牙花键配合规格，能直接适配多数通用型转向柱的输出轴，不需要额外做转接套结构，安装时只需要将轮毂的花键对准转向柱的花键轴推入到位，再通过端部的锁紧螺母压紧即可完成装配，装配公差控制在H7级别，装配后转向盘的径向跳动量不超过0.2mm，转向过程中不会出现晃动感，力传递没有虚位。辐条的厚度从轮毂位置的18mm逐步过渡到轮缘连接位置的8mm，在保证结构强度的前提下尽可能降低整体重量，整个转向盘的重量控制在800g以内，转向时的转动惯量更低，操控响应更跟手，不会因为自身重量过大导致转向回正过程中出现迟滞。

　　在实际应用场景中，该结构的转向盘能适配-30℃到60℃的工作环境温度，轮缘表面做了哑光磨砂处理，夏季高温环境下长时间暴晒不会出现表面发黏的问题，冬季低温环境下也不会因为材质变脆出现受力开裂的情况，即使操作人员佩戴劳保手套操作，磨砂表面也能提供足够的摩擦力，转向施力时不会出现手打滑的问题。不同于大直径的船舶操舵轮或者小直径的赛车方向盘，该结构的转向力比经过精准匹配，在液压助力转向系统匹配的工况下，原地转向时需要施加在轮缘的手力不超过15N，单手握持就能完成转向操作，在作业场地狭窄、需要频繁打方向调整行进路线的场景下，操作流畅度更高。结构设计过程中特意规避了容易积灰的凹槽结构，整个转向盘的外表面都是连续的顺滑曲面，作业过程中沾染的灰尘、油污只需要用抹布擦拭就能清理干净，不会在缝隙位置残留污渍，日常维护非常简便。对于结构设计从业者来说，该模型的建模过程完整覆盖了曲面放样、壁厚均匀过渡、安装位配合公差设计、人机工程校核的全流程，能直接复用在同类中低速作业车辆的转向系统设计中，也可以根据具体的车型安装空间需求，等比例缩放轮缘直径、调整辐条的弯曲角度，快速衍生出适配不同车型的转向盘结构，不需要从零开始搭建基础曲面，能大幅缩短前期结构设计的周期。
