M12六角内螺纹紧固件精密结构造型

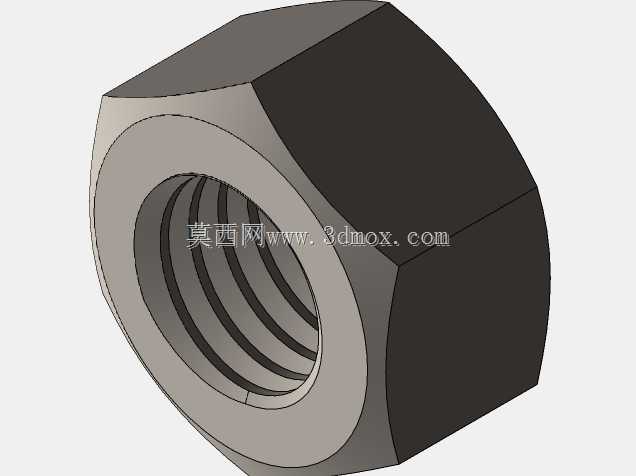

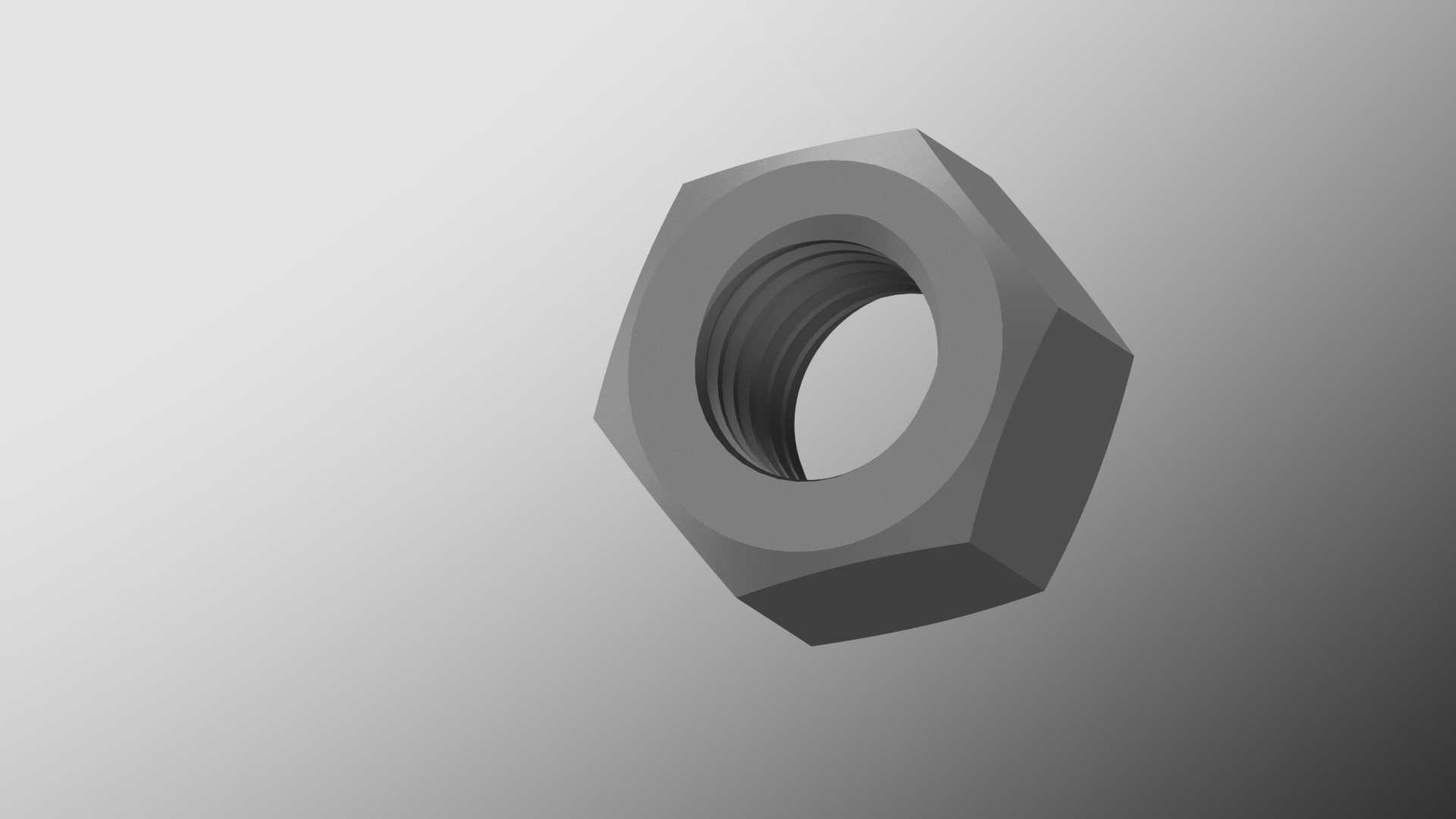

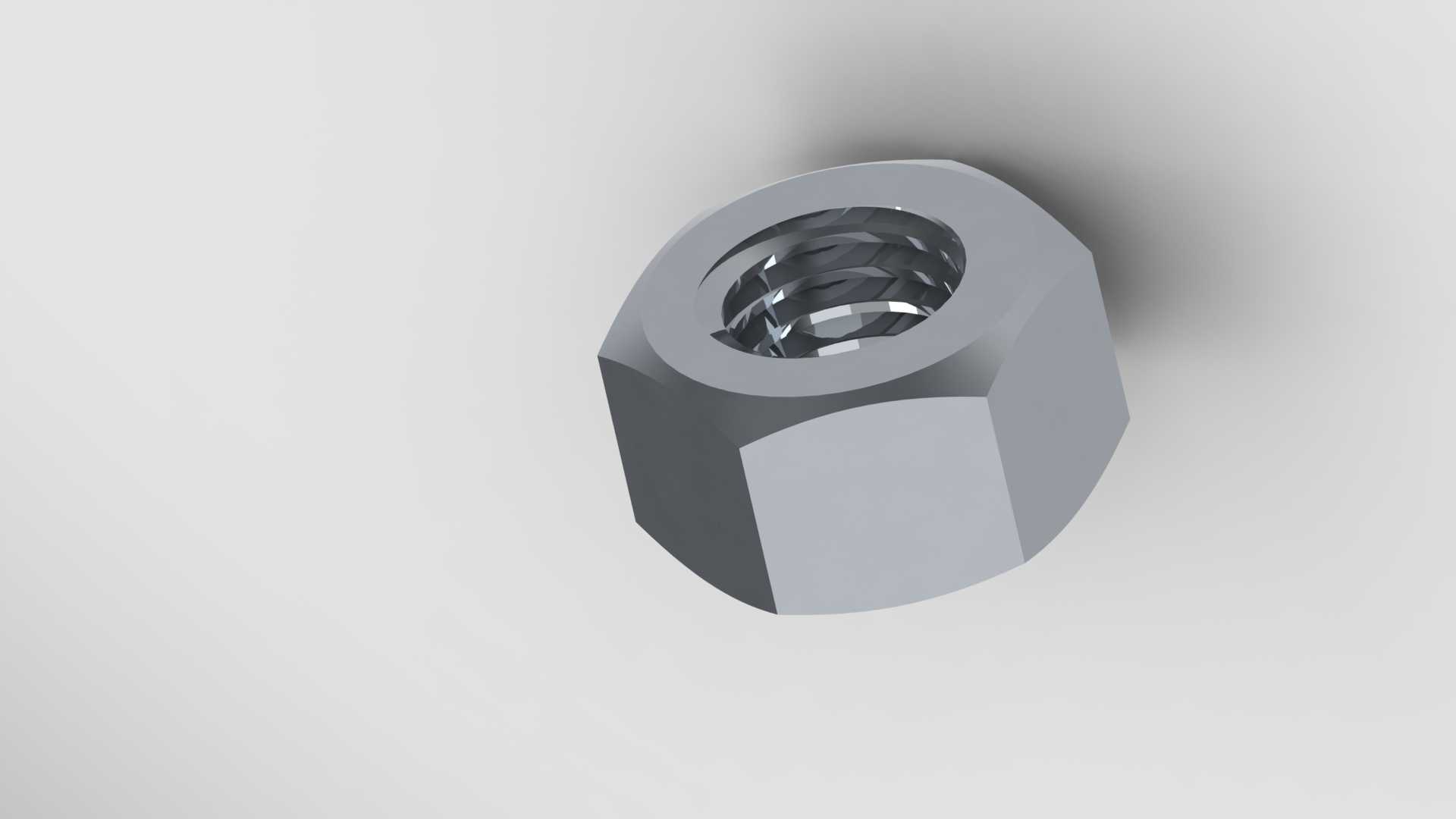

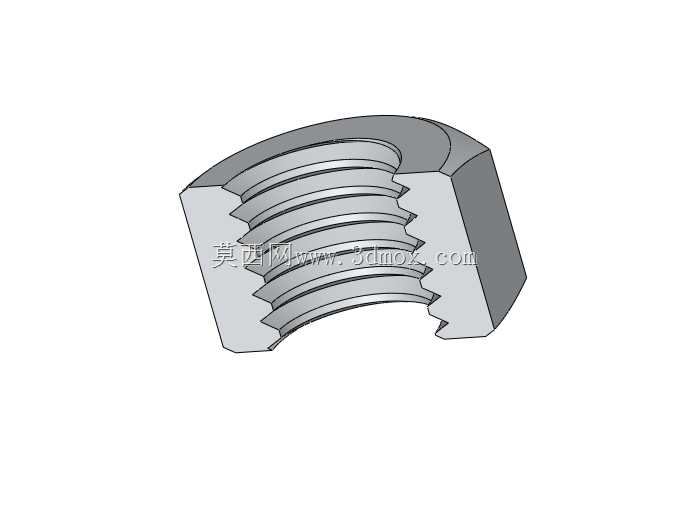

在各类机械装配场景中，M12规格的六角螺母是出现频率极高的基础连接件，它既可以配合同规格外螺纹螺栓完成机架层板的锁紧固定，也能在传动机构的拉杆、调节螺杆上承担行程限位、预紧力调节的作用，小到工装夹具的定位块锁附，大到输送线支架、设备防护罩的拼接，都能见到这类零件的身影。这款模型的外形完全遵循六角紧固件的受力逻辑构建，六个对称的平面并非单纯为了规整外观，而是给扳手、套筒等拧紧工具提供足够的夹持接触面，每一组平行对边的距离都匹配常规M12螺母的装夹空间，在装配时不会因为边角余量不足出现工具打滑、棱边崩损的问题。螺母中心的内螺纹是整个零件的功能核心，建模时螺纹牙型的轮廓、螺距的递进关系都按照普通粗牙螺纹的啮合要求还原，当它和外螺纹件旋合时，多圈牙型可以同时承受轴向的拉拽载荷，把两个被连接件牢牢压合在一起，即使设备运行中存在持续振动，螺纹副之间的摩擦力也能阻止松脱趋势。从安装边界来看，这款螺母的厚度控制在常规标准件的尺寸范围内，在沉孔、狭窄安装槽里使用时，不会因为轴向尺寸过高和周边零部件发生干涉，六角外接圆的尺寸也经过匹配，在排布密集螺栓组的法兰面上，相邻螺母之间能预留出足够的工具操作空间，不需要额外调整孔位间距。设计这类零件的三维模型时，首先要保证的是功能结构的合理性，而非单纯的外观还原：六角棱边的微小倒角既可以去除加工毛刺，也能在装配时起到导向作用，让螺母更容易对准螺栓端部；两端面的平面度直接决定锁紧后的接触刚度，如果端面存在倾斜，拧紧后会产生附加的弯曲应力，长期运行容易出现螺纹疲劳断裂。在设备选型阶段，这类螺母的三维模型可以直接调入装配体中做干涉检查，设计师能够直观判断拧紧工具的活动空间是否充足，也能模拟螺纹旋合的长度是否满足载荷要求，避免在实际装配时才发现紧固件和周边管线、结构件发生碰撞。对于需要做受力仿真的场景，精准的模型还能帮助工程师划分网格，分析不同预紧力下螺纹牙的应力分布，判断所选规格是否能满足设备的长期负载需求，从基础件层面保障整台设备的装配可靠性。
