多腔式塑料连接构件注塑成型模具

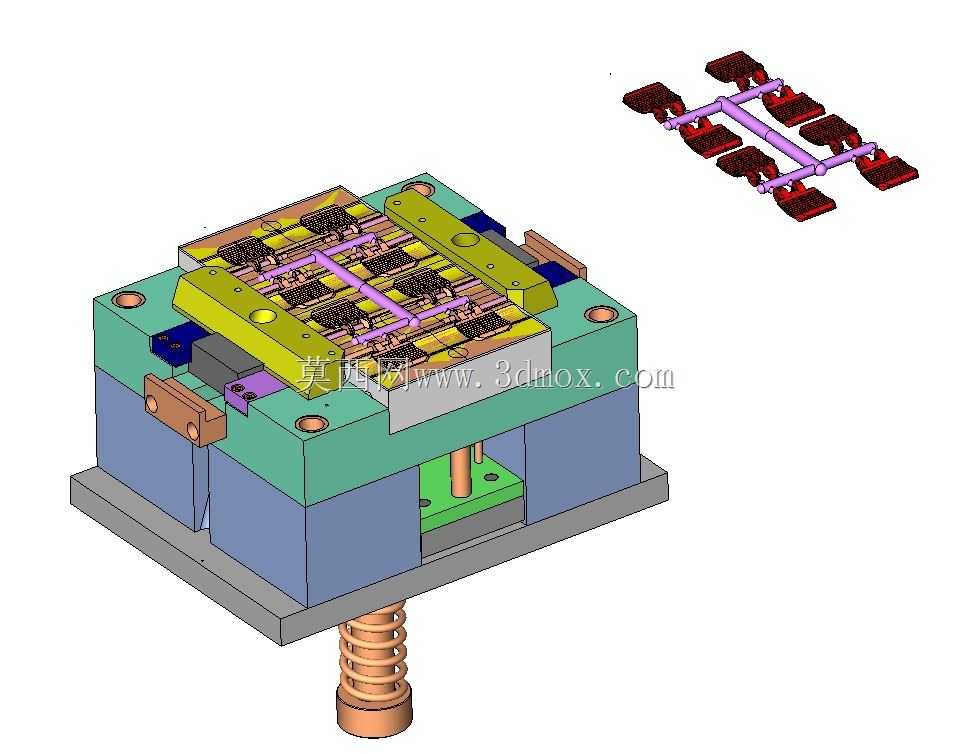

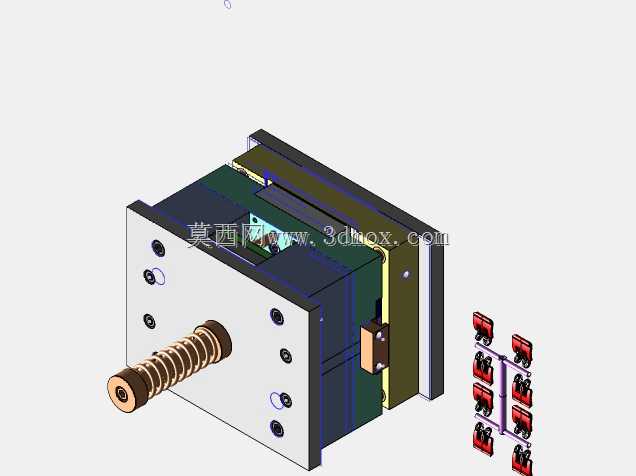

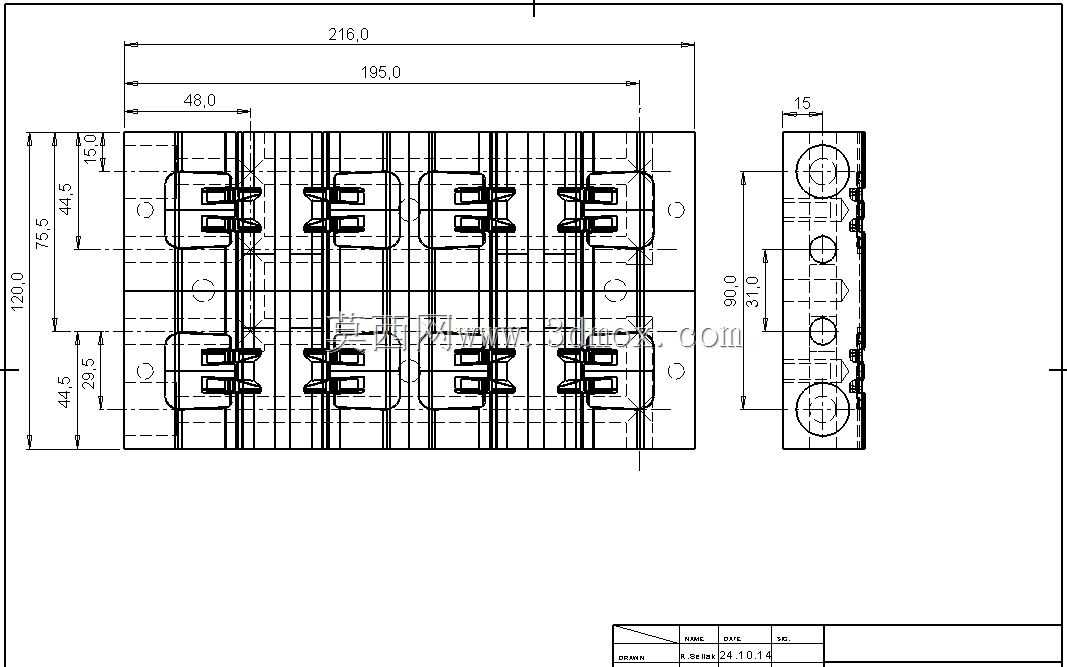

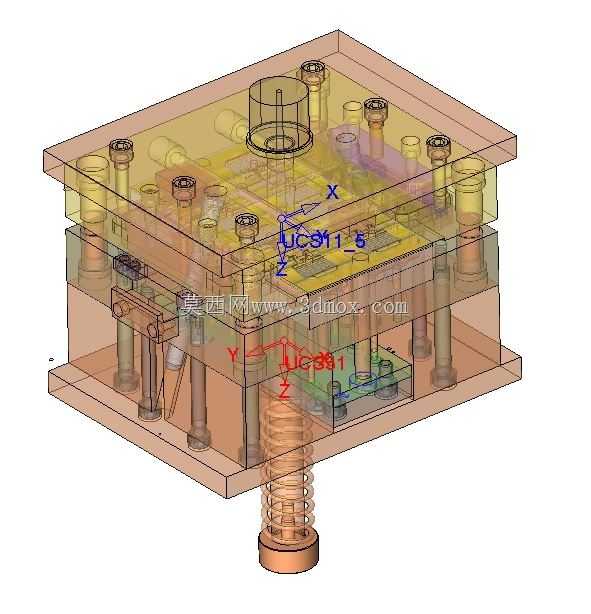

该套注塑成型模具主要应用于消费电子、小型家电配套塑料结构件的批量生产场景，针对带多组卡扣与定位柱的长条状塑料连接构件设计，可在单次注射循环中完成多件产品的成型作业，大幅提升同规格塑件的生产效率，适配卧式注塑机的安装使用需求。模具整体采用标准模架为基础搭建，上下模合模导向依靠四角的导柱导套完成精准对位，避免合模错位导致的塑件飞边、尺寸超差问题；浇注系统采用平衡式流道布局，从主流道分流至各型腔的熔料路径长度一致，可保证每一模次内所有型腔的填充压力、填充速度保持均匀，让不同模腔产出的塑件收缩率、外观质量保持一致，减少后续品质分选的工作量。模具内部设置了组合式成型镶块，针对塑件上的细小卡扣、加强筋结构采用独立镶件加工，既降低了复杂型腔的整体加工难度，也便于后续量产过程中易磨损部位的快速更换，减少模具维护的停机时间；顶出结构采用弹簧复位的顶针板组合，搭配斜顶机构完成塑件内侧倒扣的脱模动作，开模时弹簧先推动顶出板带动顶针与斜顶同步动作，斜顶在顶出过程中同步完成侧向抽芯，避免硬顶导致的塑件卡扣断裂、表面顶白缺陷。模具的安装边界适配常规200吨级卧式注塑机的拉杆间距、定位圈尺寸与射嘴行程，上下模的安装孔位符合标准模架的装夹规格，无需额外改装即可快速上机调试；冷却回路采用环绕式水路布局，在型腔、型芯镶块内部均匀布置冷却水道，可在注射保压完成后快速带走模腔内的热量，缩短塑件冷却定型时间，进一步压缩单模次生产周期，同时均匀的冷却可减少塑件因局部温差产生的翘曲变形，提升塑件的尺寸稳定性。整套模具的分型面贴合塑件的最大轮廓线设计，合模时的贴合精度可承受注射过程中的熔料压力，避免分型面溢料产生飞边，减少后续塑件去飞边的人工处理工序。
