塑料螺旋定位销注射成型模具结构

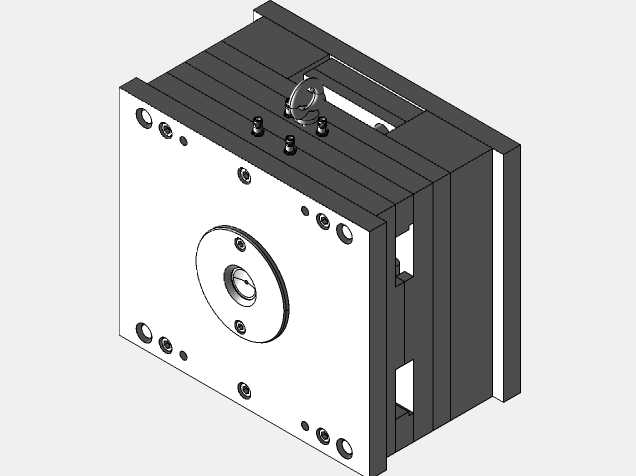

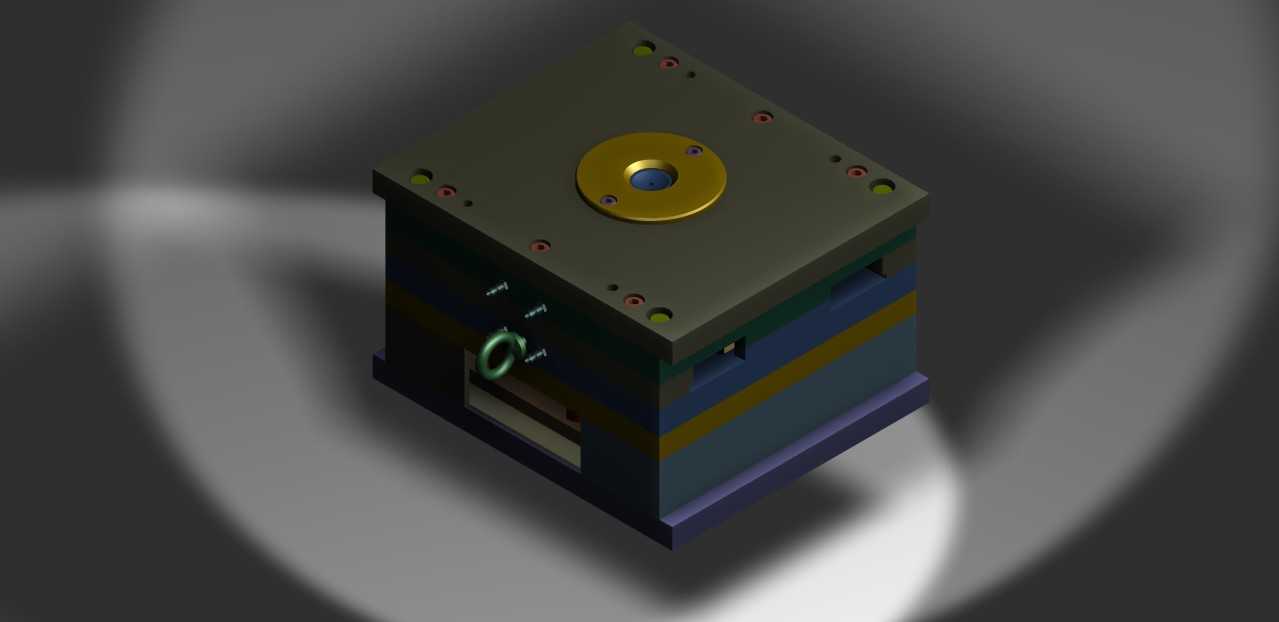

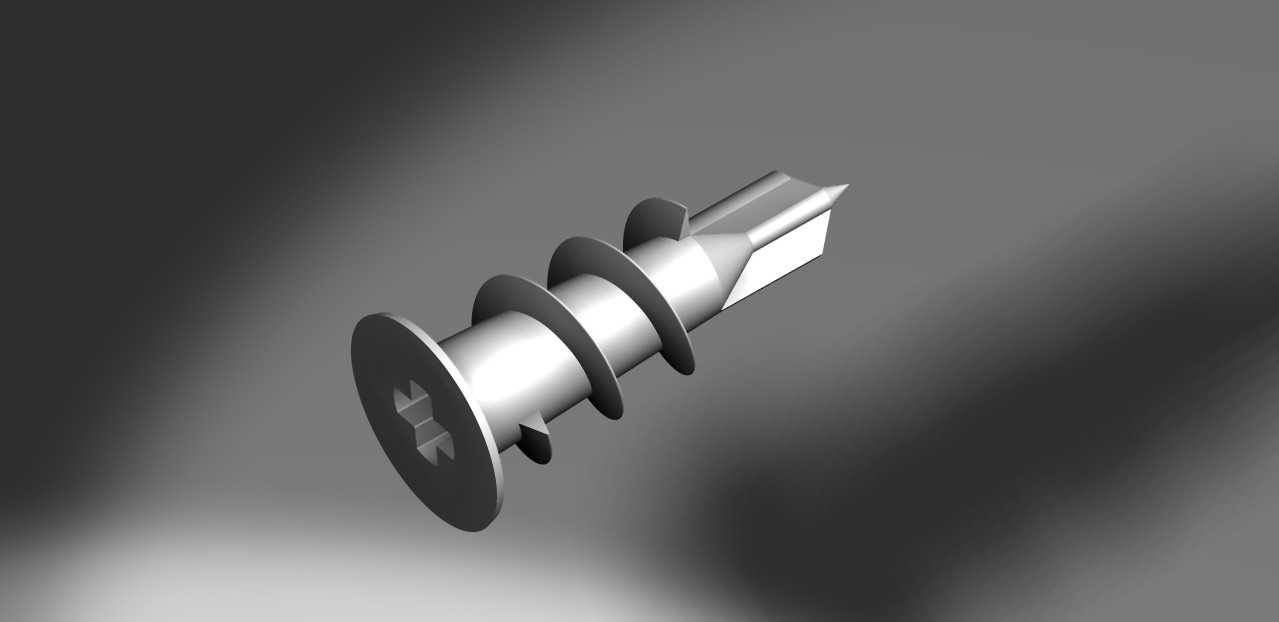

这套模具主要应用于日用五金、家装建材领域的塑料螺旋定位销批量注塑生产场景，这类定位销是Rigips面板安装过程中的核心连接配件，承担面板拼接对位、安装后限位防偏移的作用，在装配式墙面施工、室内装饰面板装配场景中应用广泛，能够替代传统金属定位销降低配件自重与安装成本，同时具备绝缘、耐腐蚀的使用优势。模具整体采用标准两板模架结构设计，整体为方正叠层式结构，顶部设置带定位环的浇口套，能够直接适配常规卧式注塑机的射嘴对位安装，模架四周均匀分布内六角紧固螺丝孔，合模时可保证上下模贴合精度，避免成型过程中出现飞边、错模问题。模具侧面设置有侧抽芯结构，对应螺旋定位销的侧向卡扣特征成型需求，开模时侧抽芯滑块先完成横向抽离动作，再由顶出机构将成型后的塑件平稳顶出，避免塑件脱模时出现卡扣断裂、螺旋结构变形的问题。模具内部的型腔与型芯部分围绕螺旋定位销的外形特征做了精准拆分，螺旋槽部分采用镶拼式结构设计，既方便加工时保证螺旋面的成型精度，也便于后续生产过程中磨损件的快速更换，降低模具维护成本。模架的导柱导套采用对称四角布置，合模过程中可提供精准的导向定位，保证上下模合模同轴度误差控制在极小范围内，确保成型后的定位销尺寸一致性。模具的冷却水路围绕型腔均匀排布，可在注塑保压完成后快速带走型腔内的热量，缩短塑件冷却定型时间，提升整体生产效率。水路接口设置在模具侧面，方便生产时快速接入冷却循环系统，不会与顶出、抽芯机构产生运动干涉。模具的安装边界适配常规120吨级卧式注塑机的装模尺寸，上下模的装模压板槽位置符合通用装模标准，无需额外改装即可快速上机调试生产。设计过程中充分考虑了塑料熔体的流动平衡，浇口位置设置在塑件端面中心，熔体可均匀填充整个型腔，避免出现缺胶、熔接痕明显的成型缺陷，同时浇口残留小，后续塑件去浇口处理工序简单，可降低后加工的人工成本。
