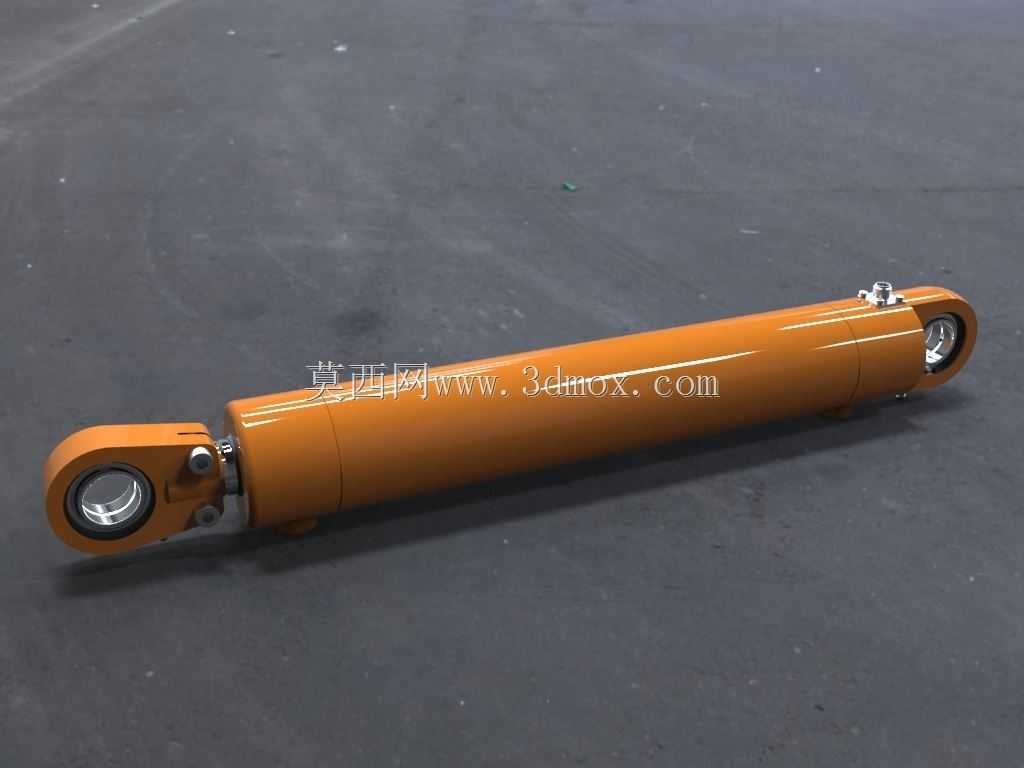

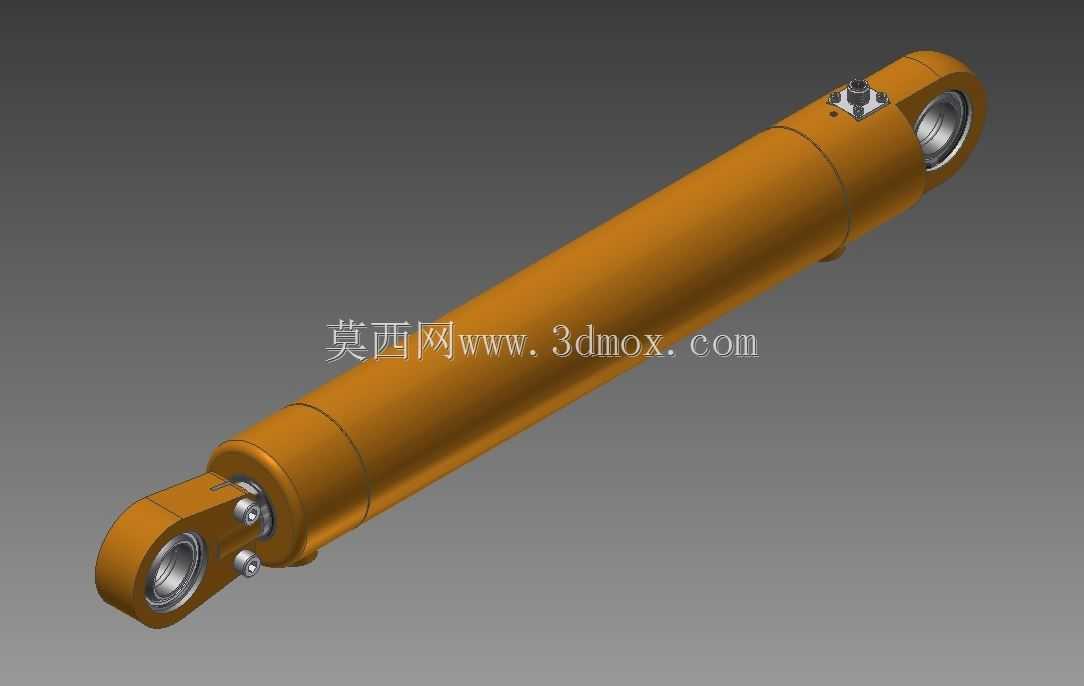

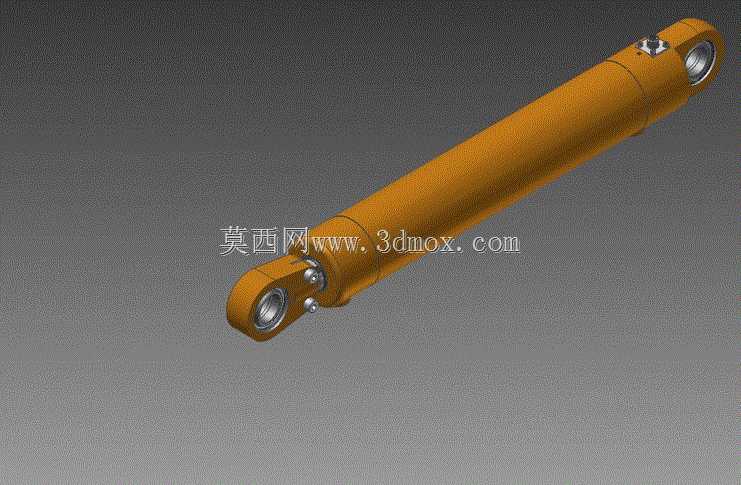

带位置传感器的铰接式液压缸结构设计

这款带位置检测功能的双铰接液压缸，是液压传动系统中实现直线往复动作输出的核心执行部件，广泛应用在工程机械臂架姿态控制、工业设备举升机构、专用作业车工作装置调平、自动化生产线工位推移等需要精准掌握活塞杆伸缩位移的场景中，相比常规无检测功能的液压缸，它能实时反馈活塞杆的实时伸出长度，为整套设备的闭环控制提供精准的位置信号，避免传统行程开关只能检测端点位置的局限，让设备可以实现任意位置的停留、动作速度的精准匹配，大幅提升整套液压系统的控制精度与运行可靠性。从功能特性来看，这款液压缸采用两端铰接的安装形式，缸筒端与杆端都配置了向心关节轴承结构，能够在安装与工作过程中补偿一定范围内的角度偏摆，适配工作过程中存在小幅摆动的连接工况，避免刚性连接带来的侧向力损伤密封件与导向套，有效延长油缸的整体使用寿命。集成的位置传感器采用非接触式检测结构，内置在油缸缸体内部，不会受到外部粉尘、泥水、油污的侵蚀，检测精度稳定可靠，能够在恶劣的户外作业环境下长期稳定工作。在设计思路上，这款油缸遵循了重载液压元件的设计逻辑，缸筒采用高强度无缝钢管精加工而成，内壁做了珩磨处理保证表面粗糙度与尺寸精度，给活塞密封提供良好的配合面；活塞部位配置了组合式密封与导向支撑环，既能保证高低压腔之间的密封效果，又能承受一定的侧向载荷，避免活塞与缸筒内壁直接摩擦；导向套采用耐磨合金材质，搭配多道防尘、封油密封结构，既可以阻挡外部杂质进入油缸内部，又能防止内部液压油外泄漏。从安装边界来看，这款油缸的两端铰接孔中心距在完全缩回状态下适配中小吨位的执行机构载荷，活塞杆伸出行程覆盖常规臂架类设备的调节范围，缸体外径尺寸紧凑，不会占用过多的安装空间，缸体上预留的油口位置符合常规液压管路的布管习惯，传感器的出线位置做了防护设计，避免走线过程中被运动部件剐蹭损坏。在实际应用中，这类带位置反馈的液压缸可以替代传统的普通油缸加外置位移检测装置的方案，省去了额外安装检测支架、调整检测间隙的工序，整体集成度更高，抗干扰能力更强，在需要精准控制动作位移的液压系统中，能够有效降低设备的调试难度，减少后期维护的工作量，让整套设备的动作控制更加平顺精准，避免因为位置检测不准带来的动作超程、设备碰撞等问题，尤其适合对动作位置精度有较高要求的作业场景。
