芬达风格电吉他琴颈SolidWorks设计模型

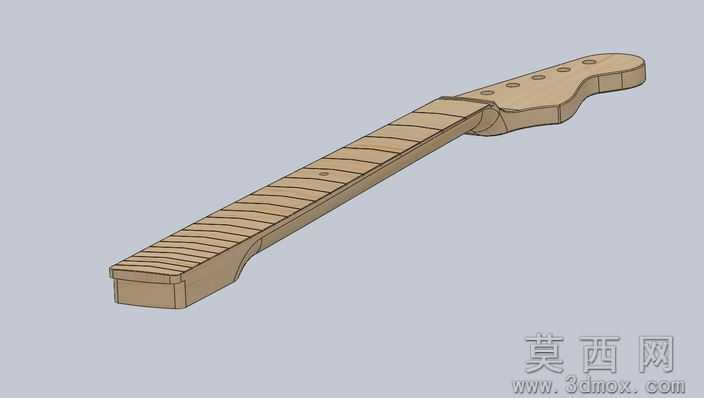

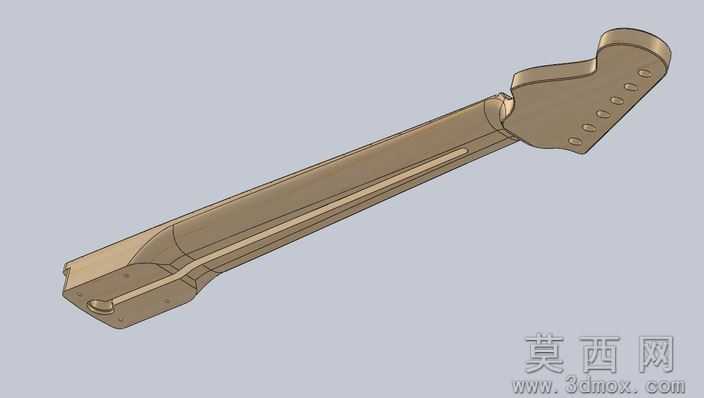

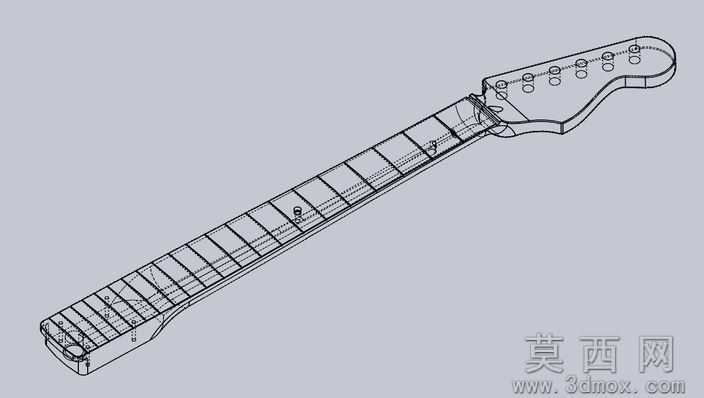

本模型为复刻1987款美标挡泥板（芬达）风格的电吉他琴颈三维设计成果，建模全程在SolidWorks2010环境下完成，采用自顶向下的参数化建模逻辑：首先以25.5英寸标准弦长为核心基准绘制琴颈纵向中心线，依次定位琴头仰角、琴颈与琴身连接的榫头尺寸、品丝安装位的坐标点，通过拉伸凸台生成琴颈基础毛坯后，使用放样特征塑造琴颈背面符合人体工学的C型握持弧度，再通过切除拉伸完成琴头弦钮安装孔、琴颈钢筋预埋槽、品丝槽的细节结构，最后对琴头轮廓、琴颈与琴头过渡的肩角做圆角优化，全程所有尺寸均关联全局参数表，可根据不同演奏需求快速调整弦长、琴颈厚度、品数等核心参数。参数设计层面严格遵循经典电吉他琴颈的工业标准：采用21品常规布局，指板弧度设置为9.5R，匹配主流现代电吉他的演奏手感，琴头弦钮孔位按照单边6弦布局设计，琴颈末端的连接榫头尺寸完全适配标准ST型电吉他琴身的安装槽，同时预留了双向调节钢筋的安装空间，所有安装孔位的孔径、孔距均符合通用五金配件的装配公差要求，可直接对接生产加工环节的尺寸校验。渲染材质部分针对枫木琴颈的真实质感做了精细化设置：为模型赋予浅原木色的枫木材质贴图，调整材质的凹凸通道模拟枫木自然的直纹纹理，设置适当的反光度与粗糙度还原实木哑光涂装的触感，琴头与琴颈衔接处的纹理做了自然过渡处理，渲染输出的效果图可清晰展示琴颈的轮廓线条与材质质感，同时模型文件中附带了独立的材质配置文件，支持在不同渲染环境下快速调整材质表现。结构原理上完整还原了电吉他琴颈的功能逻辑：琴颈整体为一体式枫木结构，承担琴弦拉力的支撑作用，指板区域的品丝槽按照十二平均律的音程关系精准定位，确保每一品的音准符合标准，琴头的仰角设计为琴弦提供足够的下压力，保证弦枕处的振动传导稳定性，琴颈内部的钢筋槽可安装双向调节钢筋，用于抵消琴弦拉力带来的琴颈弯曲变形，维持琴颈的平直度与最佳演奏手感，末端的榫头结构通过螺栓与琴身紧固，实现琴颈与琴身的刚性连接，保障琴弦振动的有效传导。软件兼容方面，模型原生为SolidWorks2010格式，文件内包含完整的特征树与参数关联关系，可直接在SolidWorks2010及以上所有版本中打开编辑，同时支持导出为STEP、IGS等通用三维格式，可兼容UG、Pro/E、AutoCAD等主流三维设计软件，无特征丢失、破面等问题，不同软件环境下均可正常查看结构、测量尺寸、开展二次修改。研发教学应用层面，该模型既可以作为电吉他定制改装、小批量生产的设计参考，帮助乐器制作从业者快速完成琴颈部分的设计迭代，减少重复建模的工作量，也可作为SolidWorks参数化建模的教学案例，用于讲解放样特征、全局参数关联、装配公差设计等知识点，同时也能为乐器设计专业的学生提供经典电吉他结构的具象参考，帮助理解电吉他琴颈的尺寸逻辑与功能设计思路，也可供3D打印爱好者直接导出格式打印实体样件，开展手工吉他制作的实践验证。
