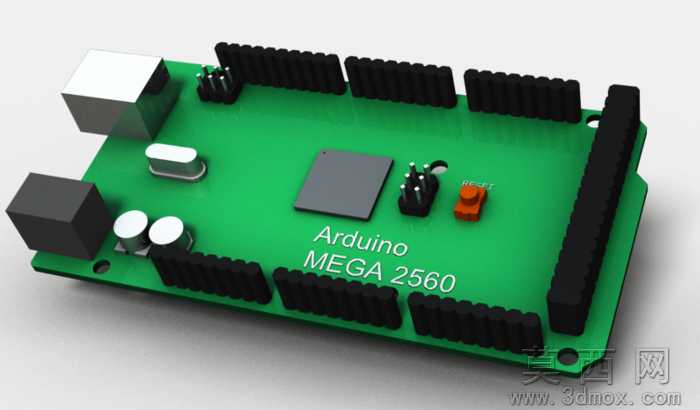

ArduinoMEGA2560开发板三维设计模型

本模型为Arduino MEGA2560开发板的高精度三维复刻模型，完整还原了这款经典开源硬件开发板的全部结构细节。建模阶段首先参照官方公开的PCB尺寸规范，以1:1比例绘制板基轮廓，精准定位板上所有安装孔、排针座、接口及元器件的坐标位置，先完成PCB基板的基础建模，再逐一搭建板载的ATmega2560主控芯片、USB接口、电源接口、复位按键、晶振、电容、电源指示灯、IO排针组等所有元器件的独立模型，每一个元器件的尺寸、引脚排布、安装位置都和实物完全匹配，排针的针脚间距、排座的卡槽结构都做了精细化还原，没有遗漏任何结构细节。参数设计上严格遵循官方公布的开发板外形尺寸，PCB板厚度、元器件高度、排针伸出长度都完全符合实物规格，可直接用于结构适配验证，比如开发板外壳设计、安装支架设计时，可直接调用本模型完成干涉检查，确认安装空间是否充足，避免实物装配时出现尺寸不匹配的问题。渲染材质方面，PCB基板采用哑光绿色阻焊层材质，还原真实电路板的质感，排针、USB接口金属外壳采用磨砂金属材质，电容、按键、芯片塑封部分采用对应颜色的哑光塑料材质，晶振的金属外壳做了轻微反光效果，整体渲染效果贴近实物外观，可直接用于产品展示、教学演示场景。结构原理上完整还原了开发板的布局逻辑，电源输入区域位于板端侧边，主控芯片布置在板身中心位置，四周排布数字IO、模拟IO排针组，复位按键、状态指示灯布置在便于操作观察的位置，和实物的电路布局逻辑完全一致，可直观展示开发板的硬件排布结构。软件兼容方面，模型提供Autodesk Inventor原生格式，同时附带STEP、IGES通用三维格式，还包含STL格式文件以及渲染效果图，可兼容SolidWorks、UG、Creo等绝大多数主流三维设计软件，不同软件的用户都可以直接导入使用，无需额外格式转换，STL格式可直接用于3D打印制作开发板的外观验证样件。研发教学应用层面，本模型可用于嵌入式开发相关的教学演示，帮助初学者直观认识Arduino MEGA2560的硬件结构，也可用于智能硬件产品研发阶段的结构验证，在设计配套外壳、扩展模块时提前完成装配干涉检查，还可用于开源硬件相关的宣传展示素材制作，为电子设计类课程、创客项目提供直观的三维参考素材，降低硬件学习的认知门槛。
