带驱动单元的水平螺旋输送设备结构

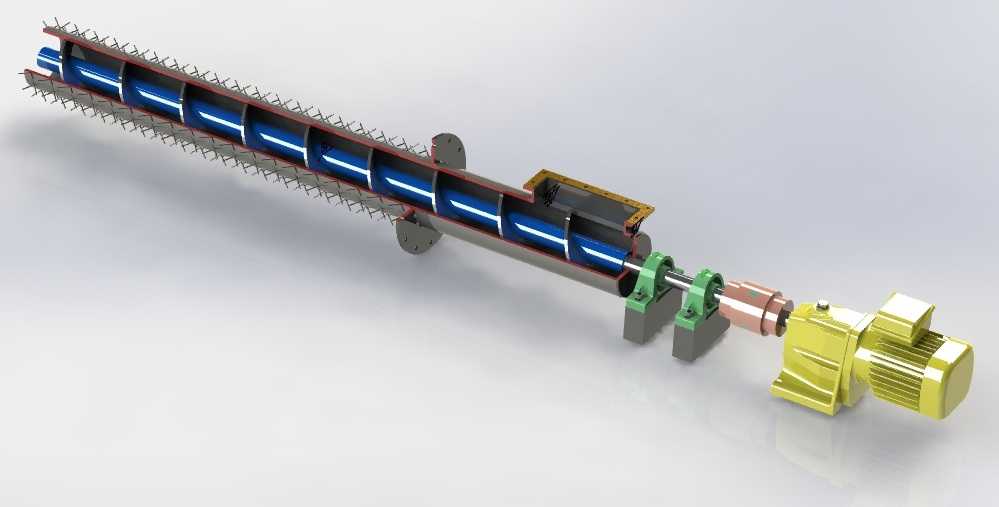

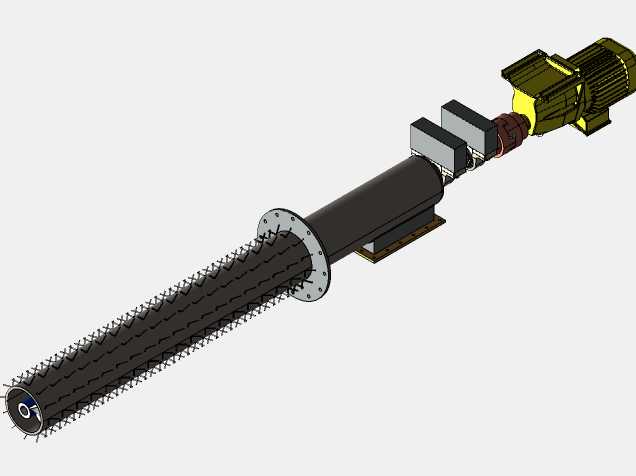

这款螺旋输送设备主要面向粉体、颗粒状等散装物料的短距离水平转运场景，广泛应用在粮食加工、建材生产、化工配料、饲料加工等生产环节中，可在密闭的槽体内完成物料的连续输送，避免输送过程中物料撒漏、扬尘的问题，适配车间内不同生产工位之间的物料衔接需求，既可以单独作为物料转运单元使用，也可以和配料仓、包装机、搅拌设备等上下游生产设备对接，组成连续化的生产流水线。设备整体采用卧式长轴布局，核心输送部件为带连续螺旋叶片的转动轴，外部配套半圆截面的封闭输送槽，槽体外侧沿长度方向布置有支撑筋结构，提升长槽体的结构刚性，避免长距离输送时槽体出现变形凹陷；驱动端采用减速电机直连的传动方案，通过联轴器将电机输出轴和螺旋主轴连接，中间配套两个带座轴承作为主轴的转动支撑，轴承座采用分体式安装结构，固定在槽体端部的安装支架上，既可以承受主轴转动时的径向载荷，也方便后期维护时的拆卸更换。进料口设置在槽体靠近驱动端的上方位置，采用敞口法兰结构，可直接和上游料仓的出料口对接，出料口设置在槽体尾端的下方，可对接下游设备的进料接口；槽体端部和主轴之间设置有密封结构，避免细粉状物料从转动缝隙处溢出。设计过程中充分考虑了安装适配性，整体设备的安装基准为槽体底部的支撑脚，两个支撑脚分别布置在靠近驱动端和尾端的位置，安装时只需保证两个支撑脚的安装面处于同一水平面上，即可保障主轴的转动同轴度，避免出现卡滞、磨损加剧的问题；设备的整体长度可根据实际输送距离调整，螺旋叶片的螺距参数根据输送物料的堆积密度、流动性做匹配设计，针对流动性好的颗粒物料采用大螺距设计提升输送效率，针对易结块、流动性差的粉体物料采用小螺距设计，避免物料在槽体内出现架桥堵塞的问题。设备的驱动单元布置在槽体的端部外侧，不会和输送槽内的物料接触，可有效降低物料对传动部件的磨损，延长设备的整体使用寿命，日常维护时只需定期检查轴承部位的润滑状态、联轴器的紧固情况即可，运维难度较低。
