21牙摩托车传动主链轮带轴组件

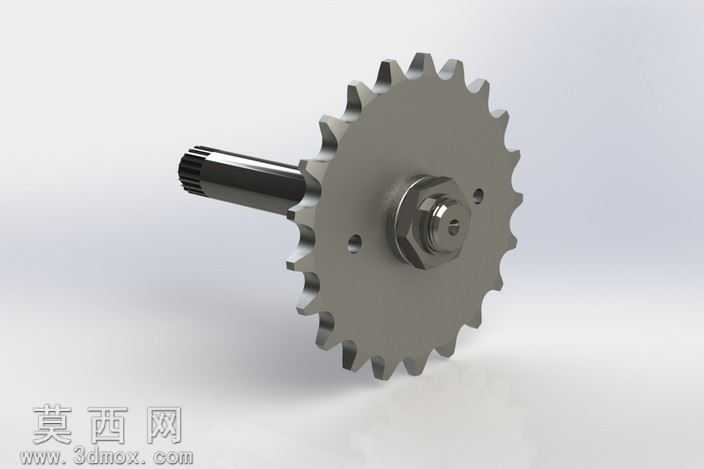

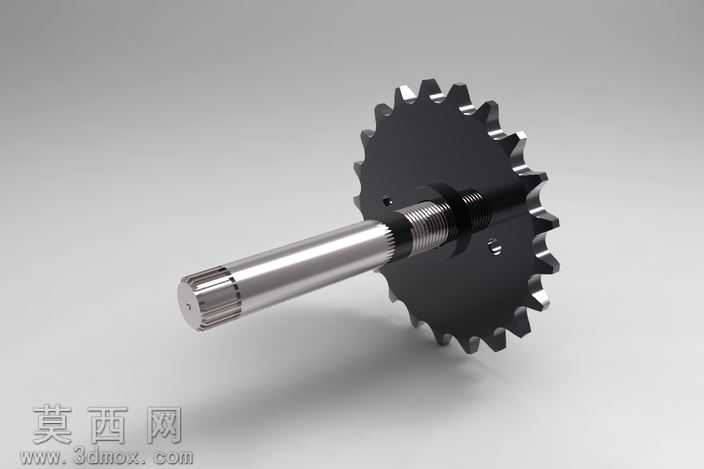

该作品为摩托车传动系统用21牙主链轮带轴组件三维模型，建模阶段采用SolidWorks完成全参数化结构设计，首先依据链传动啮合标准确定链轮齿形参数，按照滚子链链轮的齿廓绘制规范，精准构建21个均匀分布的轮齿结构，保证每个齿的齿距、齿顶圆弧、齿根圆弧参数完全一致，满足与配套链条啮合的传动精度要求。模型完整还原了链轮本体、集成传动轴、锁紧螺母、定位垫片的完整装配结构：传动轴一端加工有外花键结构，用于对接动力输出端传递扭矩，轴肩位置做了圆角过渡处理避免应力集中；链轮中心与轴采用过盈配合定位结构，侧面设置两个对称的工艺定位孔，方便装配时的对位与紧固；轴端采用六角锁紧螺母加止动垫片的防松结构，还原了螺纹细节与螺母的六角外形、端面中心定位凹点，完全复刻实物的装配逻辑。渲染阶段采用金属材质表现，链轮主体赋予哑光合金钢材质，调整材质粗糙度模拟热处理后的金属表面质感，轮齿边缘做细微的倒角效果还原机加工特征；传动轴部分区分花键段与光轴段的材质表现，花键齿的棱线做轻微磨损质感处理提升真实感，锁紧螺母赋予亮面镀锌金属材质，与链轮本体的哑光质感形成层次区分。场景采用柔和的影棚布光，主光源从侧上方打亮链轮齿面，突出轮齿的轮廓立体感，辅光源补光消除轴体下方的死黑阴影，背景采用浅灰色渐变背景突出主体结构，渲染输出的效果图清晰展现了组件的装配关系与各部分结构细节。设计过程中充分考虑链传动的实际工况，链轮的齿形参数经过啮合校验，保证传动过程中链条与轮齿的顺畅啮合无卡滞，轴的直径、链轮厚度、锁紧螺母规格均按照通用摩托车传动件的尺寸规范设计，整体结构紧凑，各零件之间的装配间隙、配合公差都做了合理设定，既还原了实物的结构特征，也保证三维模型可用于后续的装配模拟、运动仿真以及工程图导出使用。
