集成式化学品储罐管路系统布局设计

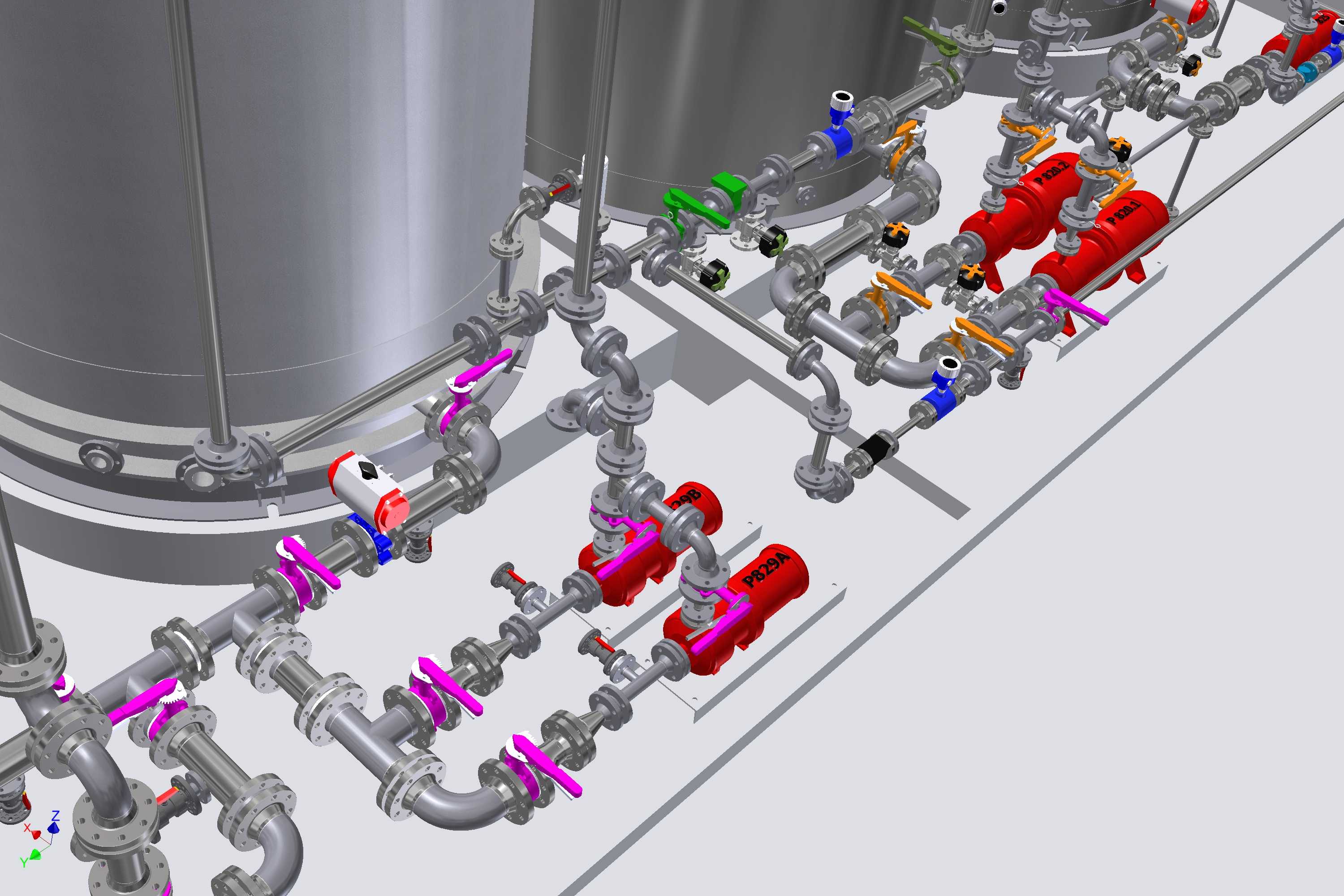

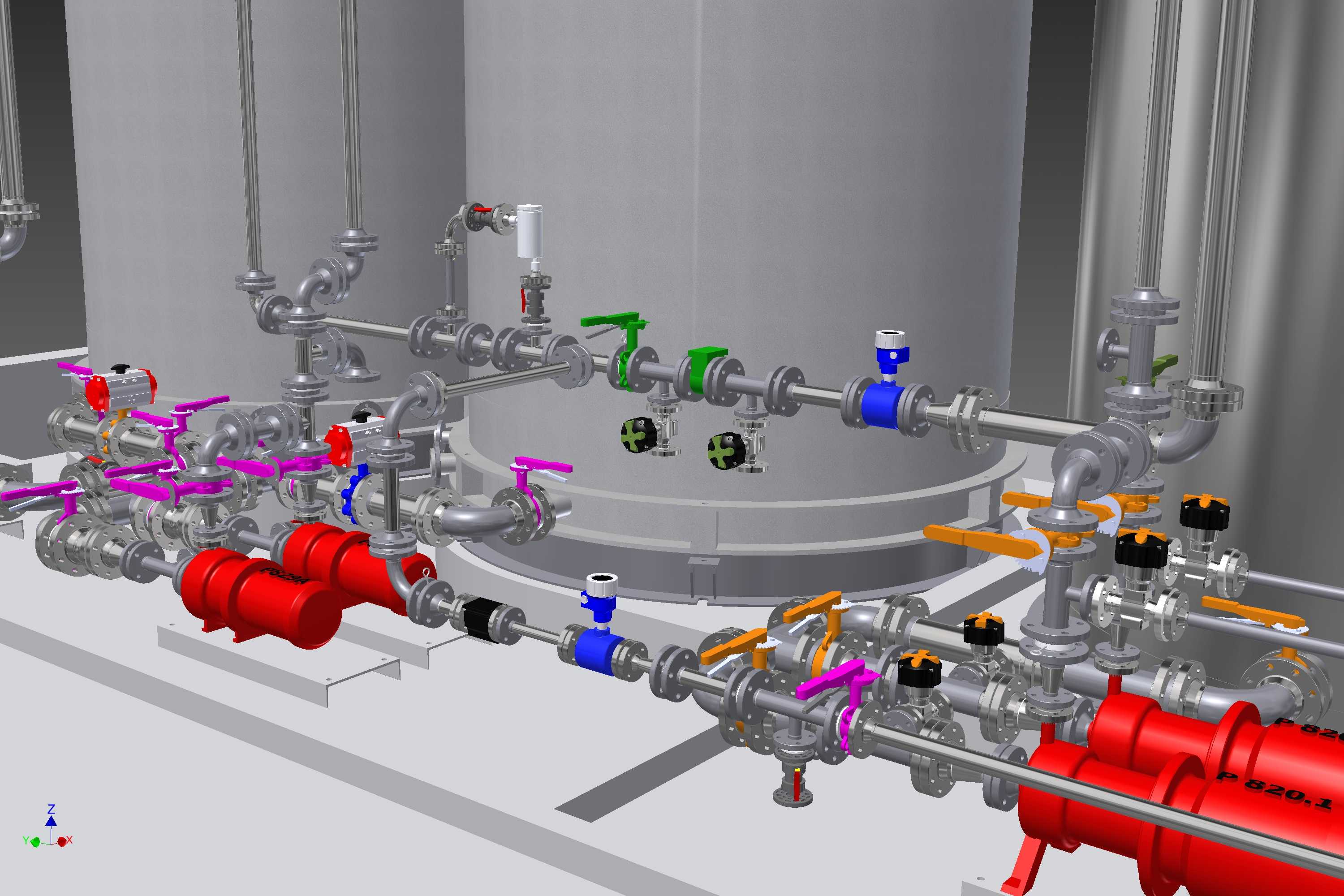

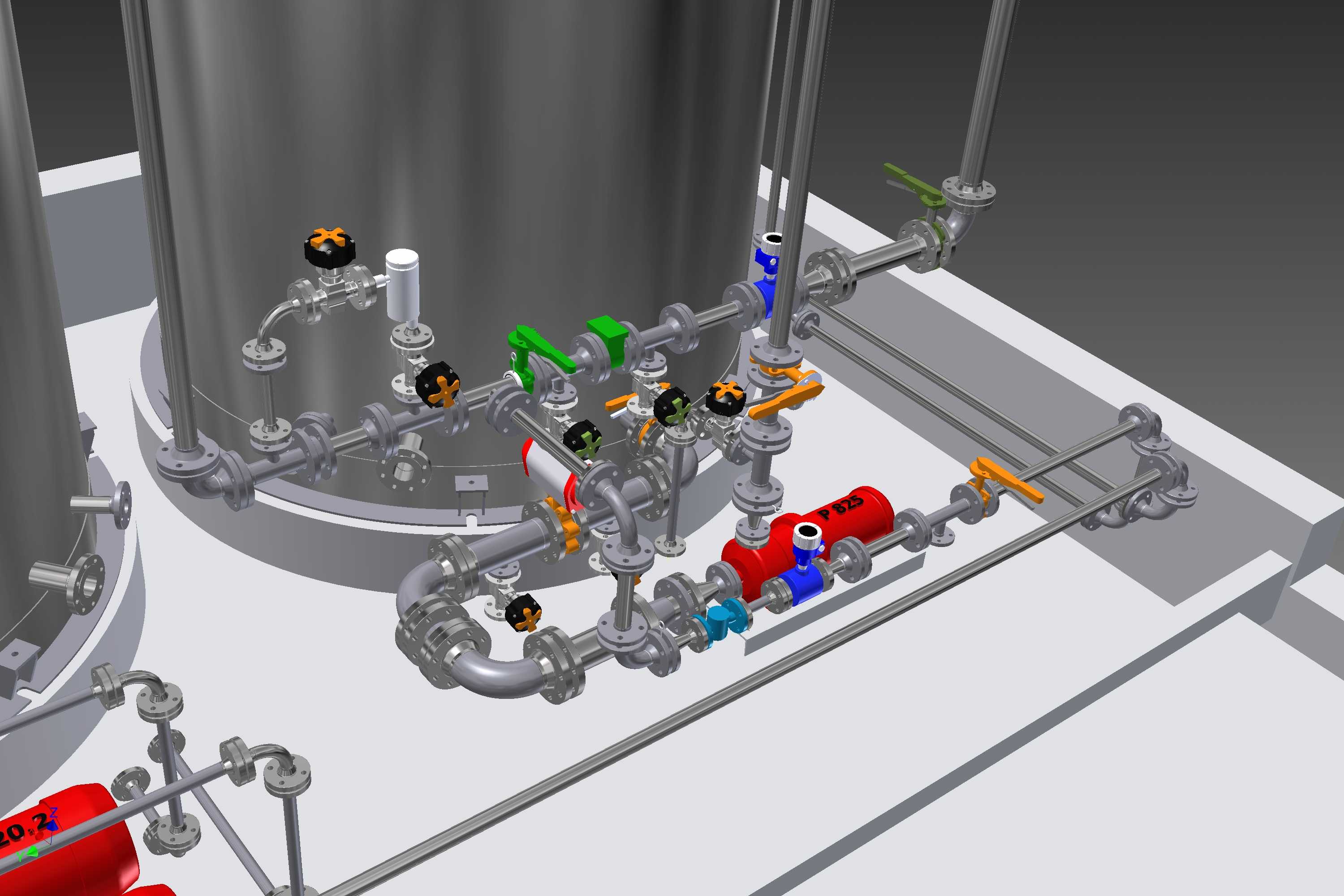

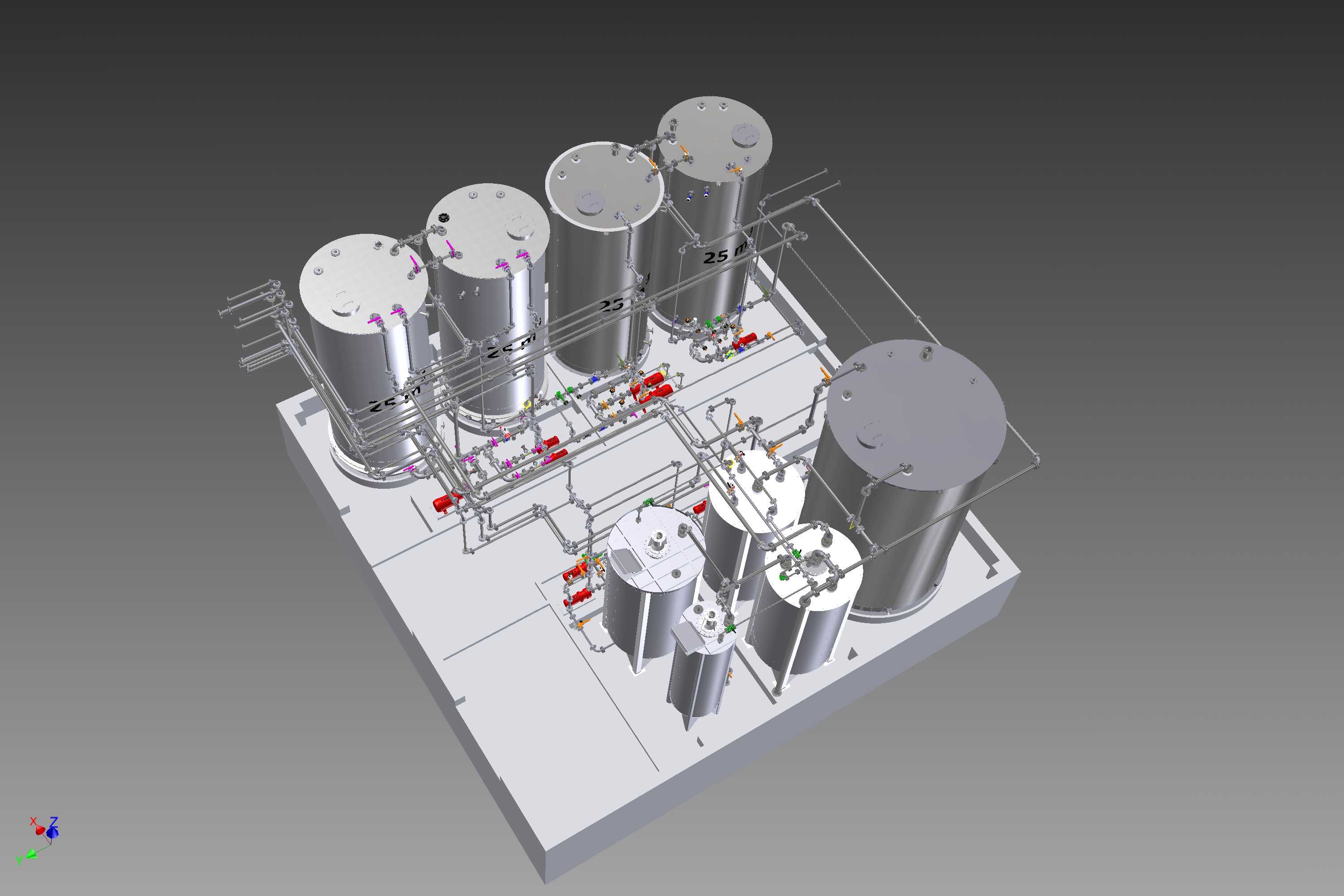

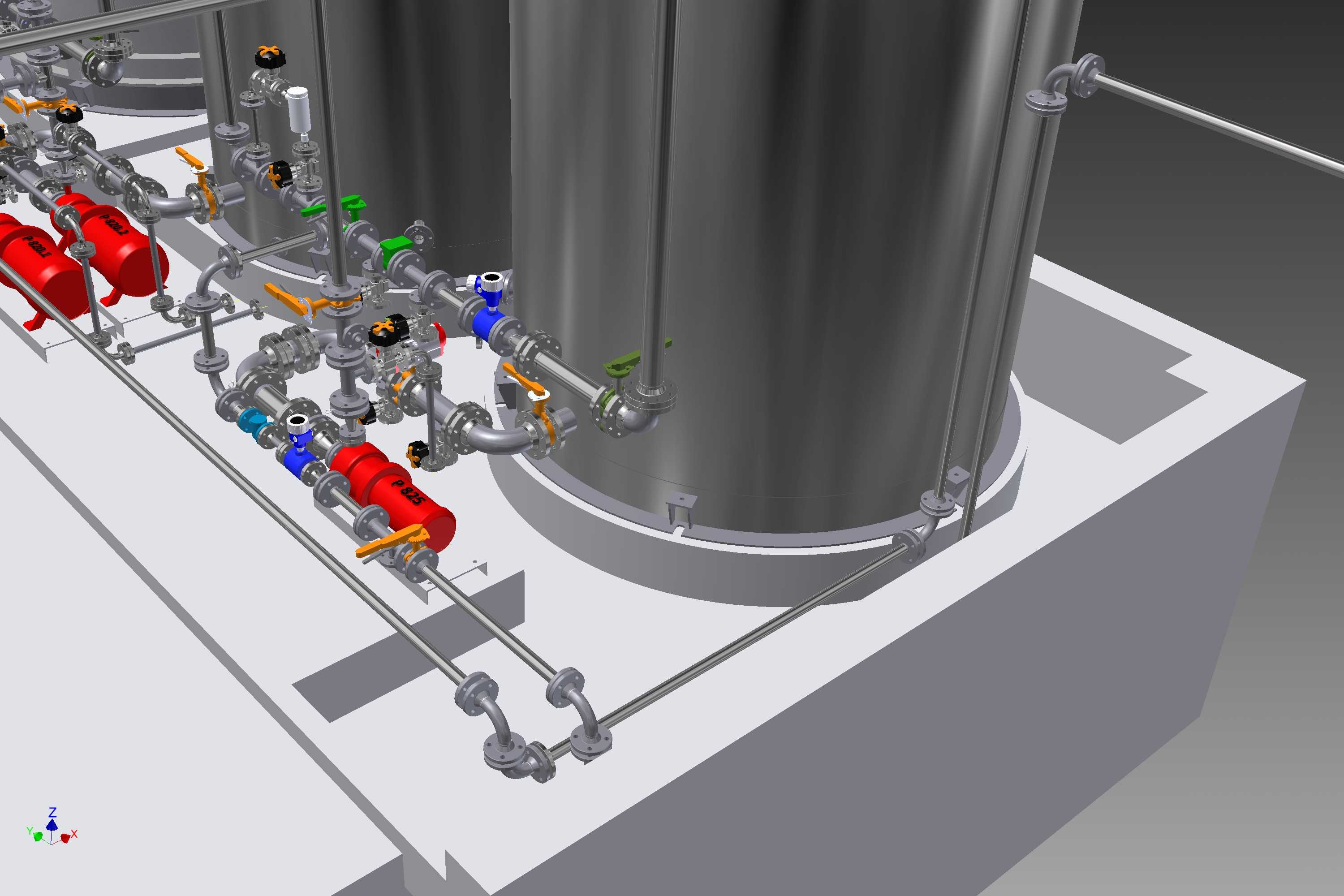

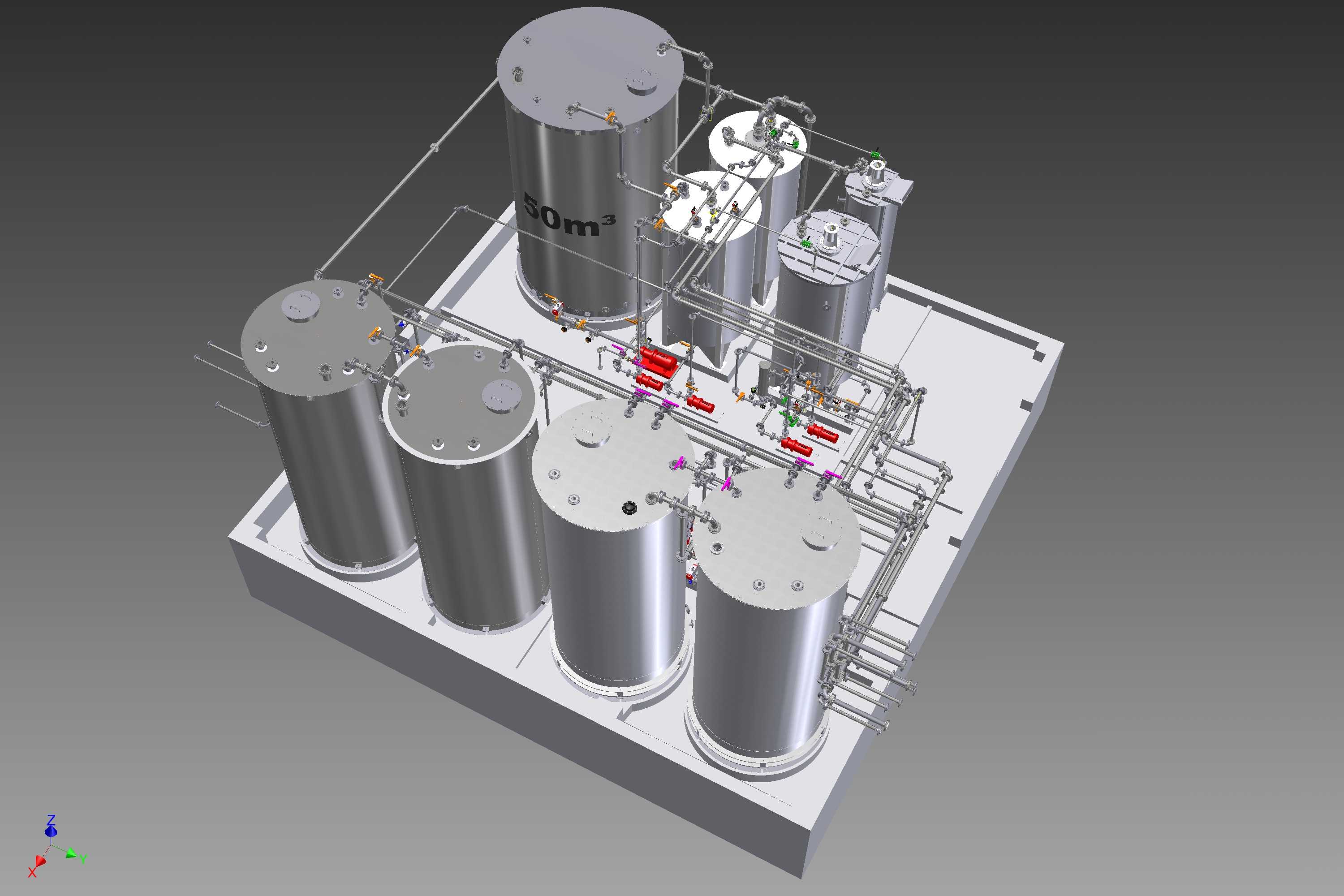

这套集成式化学品存储装置，主要面向精细化工、制药、表面处理等生产场景的液态化学品中转、暂存需求，可适配厂区内原料暂存区、生产车间配料工段等不同安装区域，解决多品类化学品分散存储带来的管路杂乱、运维不便、安全管控难度大的痛点。装置采用撬装集成化设计思路，将多台不同容积的立式圆柱储罐、工艺输送管路、阀组、操作平台整合在统一的方形底座上，无需现场分散拼接储罐与管路，大幅缩短现场安装调试的周期，同时降低现场施工的管路错接、密封失效风险。从功能设计来看，不同规格的储罐可分别存储不同品类、不同储量要求的液态化学品，大容积储罐对应常用大宗原料的批量暂存，小容积储罐对应小批量添加剂、助剂的存储，满足生产过程中多物料配比输送的需求。管路系统沿储罐间隙与底座边缘规整排布，不同功能的管路对应不同的输送路径，分别实现物料进料、出料输送、回流、排气等功能，管路上配置的阀组可实现单台储罐的独立切断、流量调节，方便单罐检修时不影响其他储罐的正常使用，同时管路排布预留了足够的操作空间，方便日常巡检时排查跑冒滴漏问题。设计过程中充分考虑安装边界与运维空间，整体底座为规整矩形结构，所有储罐、管路、阀件均不超出底座外轮廓，方便整体吊装运输与现场就位，底座表面预留了排污沟槽与安装固定点位，可适配不同地面的安装固定需求；立式储罐采用圆柱结构搭配椭圆封头，在同等容积下占地面积更小，同时圆柱结构的承压能力更优，可适配常压或低压存储的液态化学品存储要求，储罐顶部预留了人孔、仪表接口、排气接口，可根据实际存储物料的特性加装液位计、安全阀、呼吸阀等配套附件，满足不同化学品的存储安全要求。管路排布时充分考虑流体输送的阻力优化，尽量减少不必要的弯头与变径，降低物料输送过程中的阻力损耗，同时管路与储罐的连接位置均做了加强处理，避免长期使用过程中连接处出现应力变形，阀组的安装高度统一适配人工操作的舒适高度，无需额外登高即可完成常规的阀门开关操作，降低日常操作的安全风险。整体撬装结构的设计也方便后续厂区布局调整时的整体搬迁移位，无需拆解管路与储罐即可完成转运，适配化工企业产能调整、工段搬迁的灵活需求。
