多叶片联动式光圈透镜调节机构

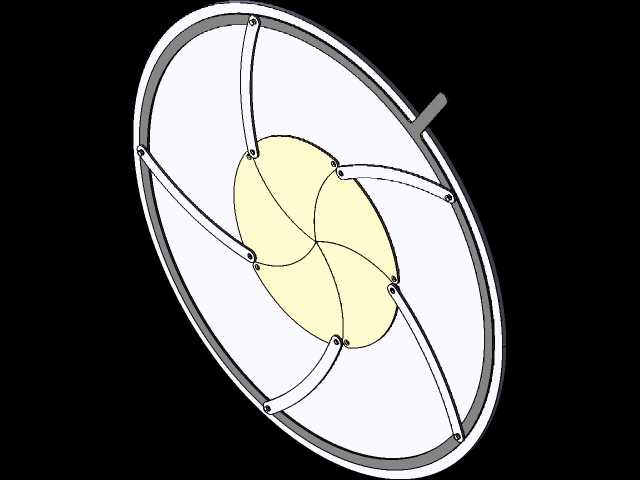

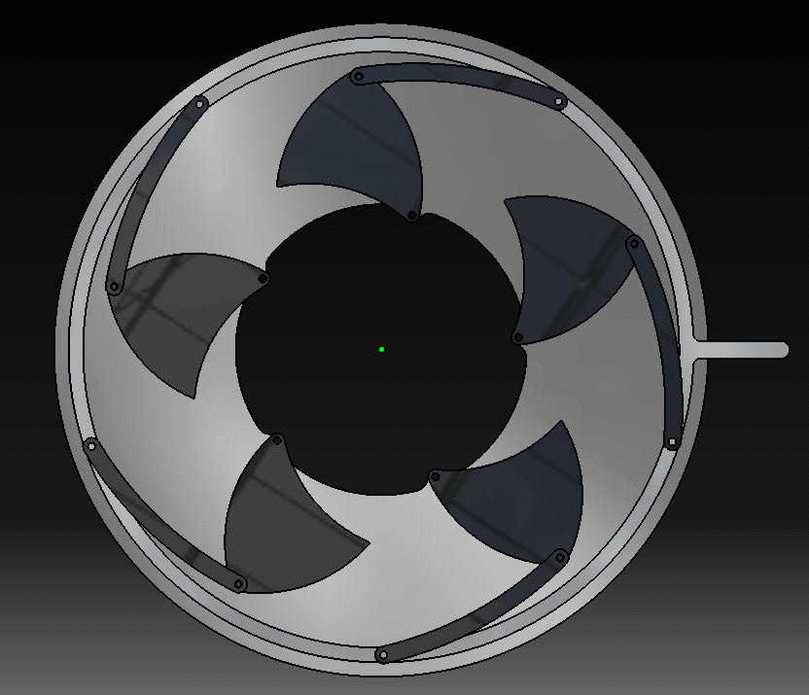

该透镜调节机构主要应用于光学成像、工业视觉检测、摄影摄像器材、舞台灯光调控以及激光加工设备等场景中，核心用途是通过多叶片的同步开合动作，精准调节通光孔径的大小，以此控制光路的通光量、调整景深范围或是适配不同规格的透镜组安装需求，在需要精准控光的光学系统中承担核心调节功能。从功能特性来看，该机构采用六片弧形遮光叶片周向均匀排布的结构，每片叶片通过两端的铰接点分别连接内侧固定环与外侧驱动环，当外侧驱动环沿圆周方向转动时，会带动所有叶片同步绕铰接点摆动，实现中心通光孔从完全闭合到最大开度的无级调节，调节过程中叶片运动轨迹顺滑无卡滞，各叶片衔接处无漏光缝隙，能够保证通光孔始终保持近圆形轮廓，避免通光形状畸变影响光路效果。在设计思路上，该结构采用同轴双层环架的布局，内侧环作为叶片的固定支撑基准，加工有均匀分布的铰接定位孔，保证每片叶片的安装位置精度，外侧驱动环采用一体式拨杆延伸结构，可外接手动调节旋钮或是电动驱动舵机，适配手动调节与自动电控调节两种使用模式；叶片采用薄型弧形结构设计，在保证遮光性能的同时尽可能减小机构整体厚度，相邻叶片的运动轨迹经过反复校核，开合全程无运动干涉，铰接点采用小直径销轴配合，减小传动间隙带来的调节回差，提升孔径调节的精度。从安装边界来看，该机构整体为薄型圆盘式结构，外轮廓为规则圆形，外侧延伸的驱动拨杆为唯一突出结构，安装时可通过外圆环上预留的固定孔位将机构整体嵌入光学设备的镜筒腔体内部，安装时需保证机构中心轴线与光路轴线完全重合，避免通光孔偏心导致的光路偏移；机构整体轴向厚度较薄，不会占用过多镜筒内部的轴向空间，可适配不同长度的镜筒组装需求，径向尺寸可根据通光孔径需求做等比例缩放，能够适配从微型视觉镜头到大型舞台灯组的不同规格光学设备的安装要求，铰接部位的公差配合经过优化，长期往复调节也不会出现明显的磨损松旷，能够保证较长的使用寿命。
