西门子7PU05型导轨式继电器三维模型

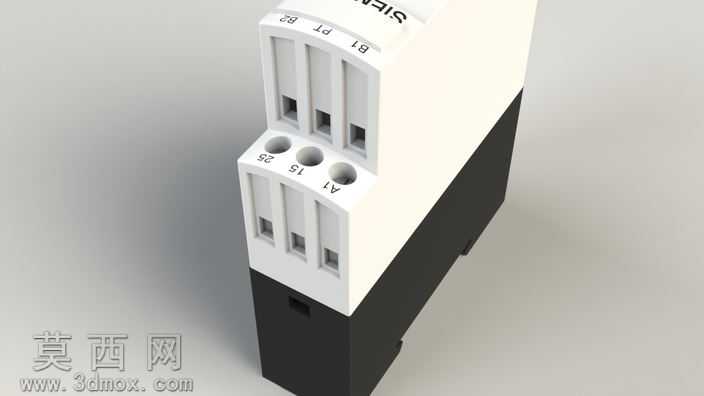

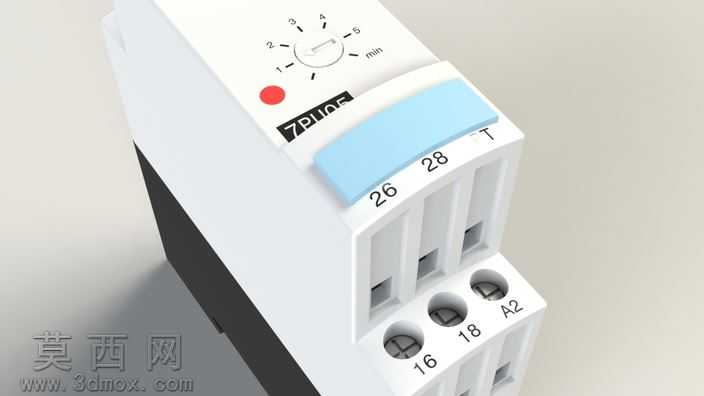

本模型为西门子7PU05系列导轨式安装继电器的高精度三维建模成果，建模过程严格参照实物的实际尺寸与结构比例完成，整体还原度达到工业应用级标准。建模阶段首先梳理继电器的整体结构逻辑，将产品拆分为上部功能标识区、中部接线端子区、下部基座安装区三个核心模块，通过拉伸、切除、阵列等基础建模命令完成主体轮廓搭建，针对壳体表面的品牌标识、参数刻印、状态指示灯等细节特征，采用曲面包覆、浮雕建模的方式进行还原，保证外观细节与实物完全一致。材质渲染阶段，针对产品不同部位的材质特性进行精准参数调配：上部白色壳体采用哑光阻燃工程塑料材质，调整漫反射粗糙度参数模拟塑料表面的细微磨砂质感，边缘处添加轻微的倒角反光效果还原注塑件的工艺特征；中部接线端子区域采用镀镍金属材质，调整金属反射率与高光参数，还原金属端子的冷冽金属光泽，端子上的接线孔位做内凹倒角处理，模拟实际冲压加工的工艺细节；下部黑色基座采用高强度阻燃尼龙材质，适当降低反光度，添加细微的颗粒质感模拟尼龙材质的表面特性；顶部的蓝色操作拨杆采用半透明硬质塑料材质，添加轻微的透光参数还原拨杆的视觉效果。结构设计上完整还原了继电器的导轨安装卡扣结构，背部的卡扣可与标准DIN导轨实现装配匹配，接线端子的排布、引脚间距完全符合电气安装规范，模型可直接用于电气柜装配模拟、产品展示动画、安装教学演示等场景。建模过程中对产品的装配间隙进行了合理还原，上下壳体的拼接缝、端子与壳体的配合间隙都按照实际产品的公差范围进行设置，避免出现模型穿模、结构失真的问题，渲染阶段采用三点布光法，主光从侧上方打亮产品主体轮廓，辅光补充暗部细节避免死黑，背光勾勒产品边缘提升立体感，最终呈现的渲染效果清晰展现产品的外观特征与结构细节，可满足工业设计展示、电气方案演示、教学素材制作等多场景的使用需求。
