CNC加工水冷系统透明膨胀水箱结构设计

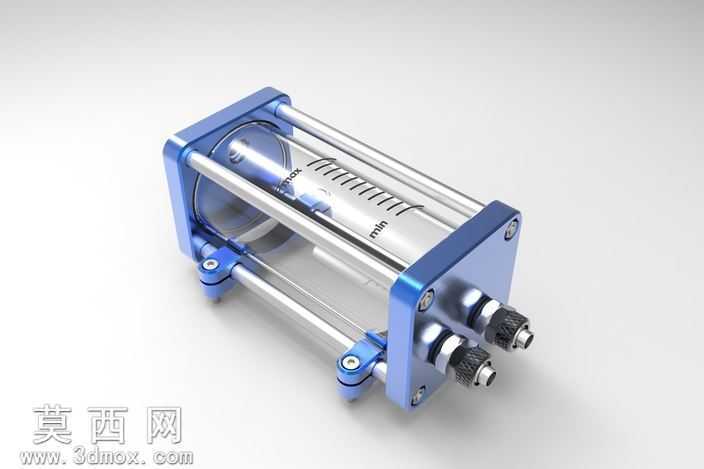

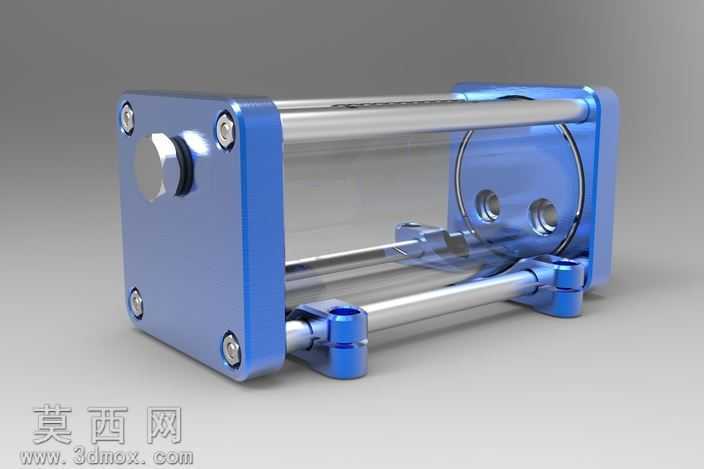

本作品为水冷系统配套的膨胀水箱三维设计模型，整体采用卧式圆柱腔体结构设计，建模阶段通过参数化特征建模完成各部件的精准构建，首先绘制两端蓝色端盖的截面草图，通过拉伸、倒角、螺纹孔阵列特征完成端盖结构，端盖预留流体接口安装位与拉杆固定孔位，保证结构装配的同轴度与密封性。腔体部分采用透明可视化设计，建模时构建圆柱薄壁实体，表面蚀刻液位刻度标识，分别标注最高液位max与最低液位min刻度线，方便使用过程中直观观测冷却液存量。四根金属拉杆贯穿两端端盖，通过端部螺纹锁紧实现腔体的密封固定，建模时对拉杆的光轴段、螺纹段、安装让位结构做了细节还原，同时设计了底部安装固定支座，支座带有铰接式安装孔位，可适配不同安装场景的角度调整需求。端盖外侧的流体接口采用快插式接头结构，建模时还原了接头的防滑滚花、密封锥面、插接限位结构，保证流体管路连接的可靠性。渲染阶段采用金属阳极氧化材质表现两端蓝色端盖，调整材质的金属度、粗糙度参数还原CNC加工金属件的细腻磨砂金属质感，透明腔体采用高透亚克力材质，添加轻微的折射与反射效果，还原透明储液腔的通透视觉效果，金属拉杆与快插接头采用抛光不锈钢材质，调整高光参数表现金属件的亮面质感，背景采用浅灰渐变影棚环境，添加柔和的环境光与定向补光，突出模型的结构层次与材质差异。设计过程中充分考虑CNC加工的工艺可行性，所有棱角处均做了倒角工艺处理，避免加工应力集中，密封面预留了密封件安装的让位空间，液位刻度的位置设置符合日常观测的视觉习惯，安装支座的铰接结构可实现水箱的角度微调，适配不同水冷回路的安装布局需求，整体结构紧凑，密封性能可靠，可直接用于水冷散热系统的储液、膨胀稳压、液位观测功能，能够缓冲水冷回路中冷却液受热膨胀产生的压力波动，同时及时补充回路中的冷却液损耗，保障水冷系统的稳定运行。
