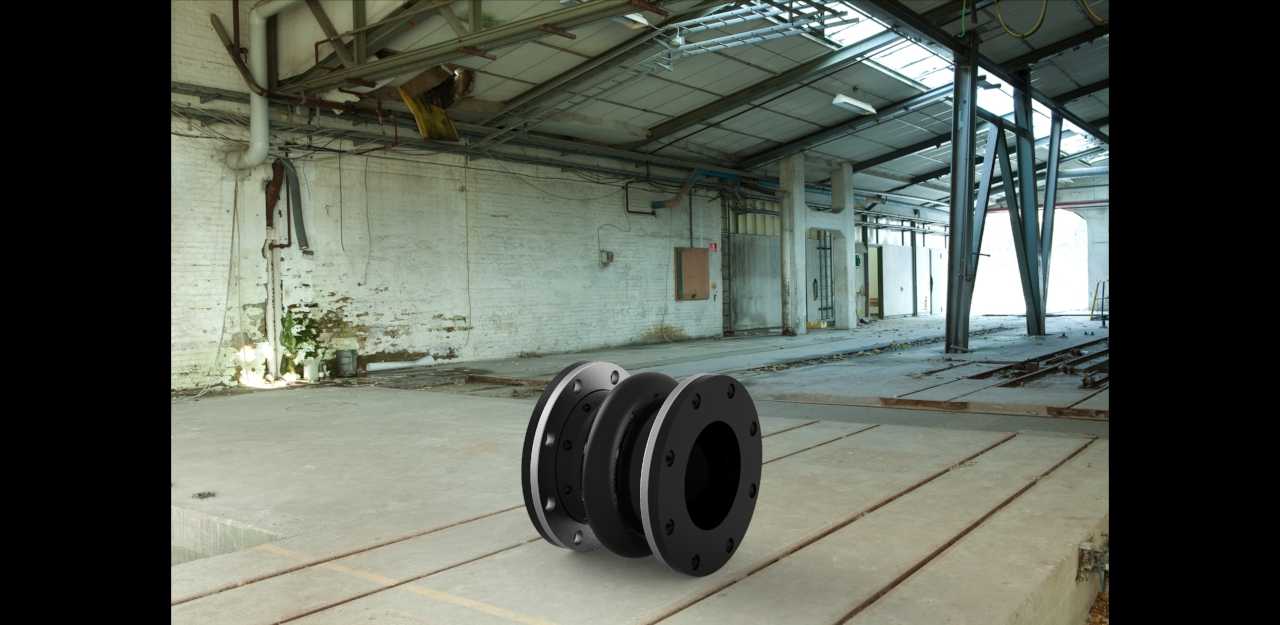

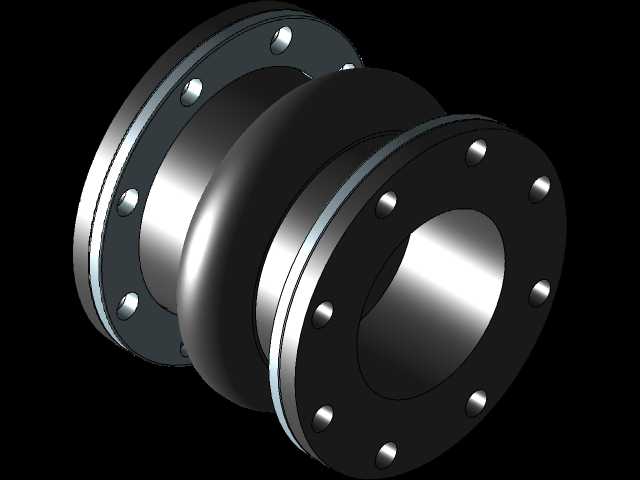

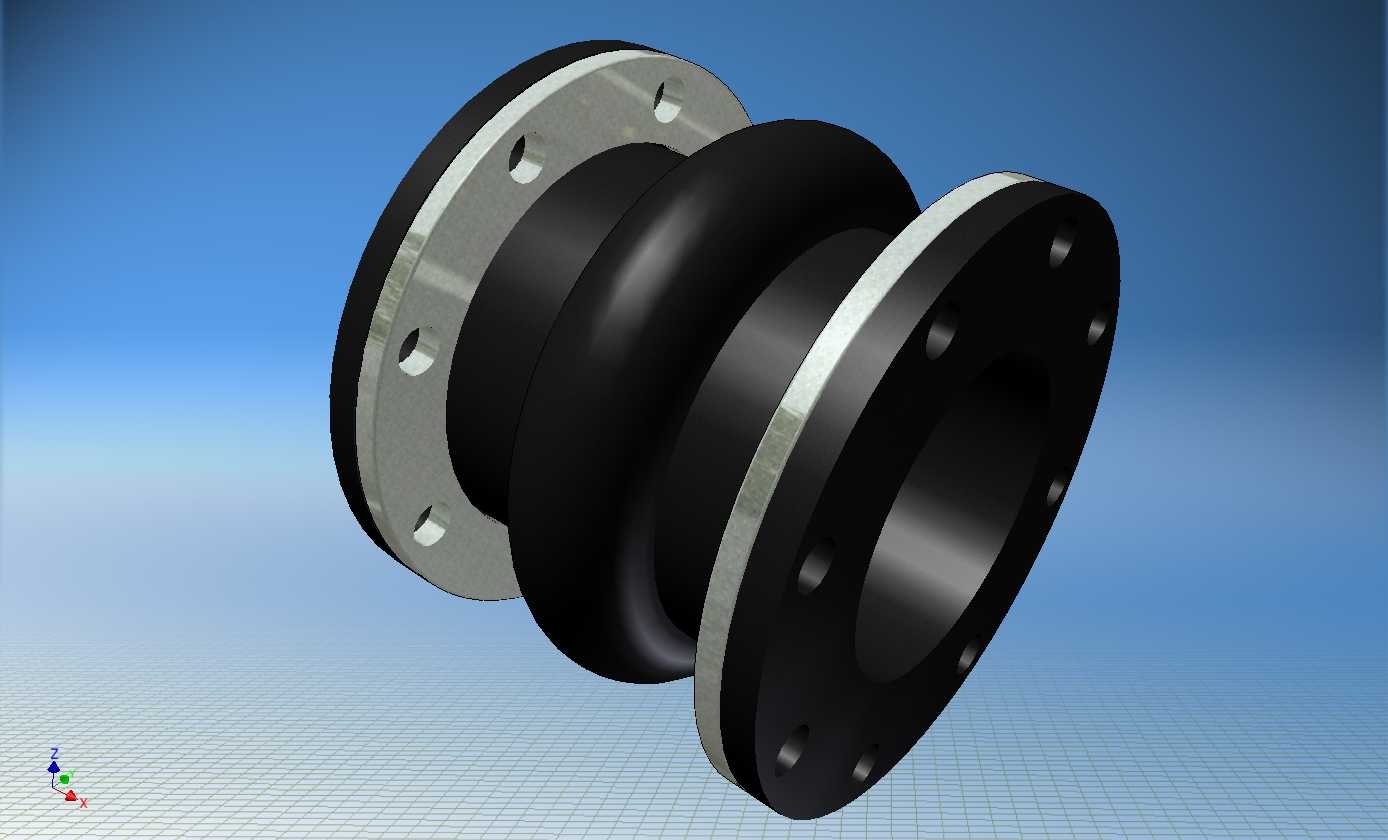

双法兰式橡胶挠性管道接头结构

该款双法兰橡胶挠性接头主要应用于民用建筑给排水、工业通风排风、暖通空调循环水、低压流体输送等管路系统中，尤其适配风机、水泵等动设备的进出口管路连接场景，能够有效阻隔设备运行产生的振动沿管路刚性传递，同时吸收管路因介质温度变化产生的轴向、横向与角向位移，避免管路应力集中导致的接口渗漏、焊缝开裂甚至管路变形损坏问题。产品主体采用多层复合橡胶结构，中间为高弹性耐屈挠的橡胶主体，两端通过硫化工艺与金属法兰盘牢固结合，橡胶部分的弧形鼓式结构设计预留了充足的形变余量，在受到管路位移拉扯或挤压时能够通过自身弹性形变补偿位移量，同时橡胶材质本身具备良好的阻尼特性，可将设备运行产生的高频振动转化为橡胶内部分子摩擦的热能耗散，大幅降低管路系统的振动噪声，改善作业环境的声学表现。两端的金属法兰采用标准法兰连接尺寸设计，法兰盘上均匀分布螺栓通孔，安装时可直接与管路两端的配对法兰通过螺栓紧固连接，法兰密封面与橡胶端面齐平，紧固后橡胶端面受挤压形成可靠的静密封，无需额外加装密封垫片即可实现无渗漏连接。设计过程中充分考虑了不同安装场景的边界条件，橡胶主体的外径小于两端法兰的外径，安装时不会与周边的管路支架、墙体等结构产生干涉，法兰端面的螺栓孔采用跨中分布设计，适配多数常规管路的法兰安装孔位，无需现场二次加工即可完成对接。产品的橡胶部分根据输送介质的不同可适配不同配方，常规场景下采用天然橡胶材质，具备良好的弹性与耐老化性能，输送弱酸碱介质时可更换为耐腐橡胶配方，满足不同工况的使用需求。在管路系统布置时，该接头通常安装在动设备与刚性管路的衔接位置，近端距离设备接口的距离控制在管路直径的1到2倍范围内，能够最大化发挥减震效果，同时在接头附近设置独立的管路支架，避免接头承受管路的整体重量，保障产品的使用寿命与运行可靠性。
