单盘摩擦式离合器传动结构三维设计

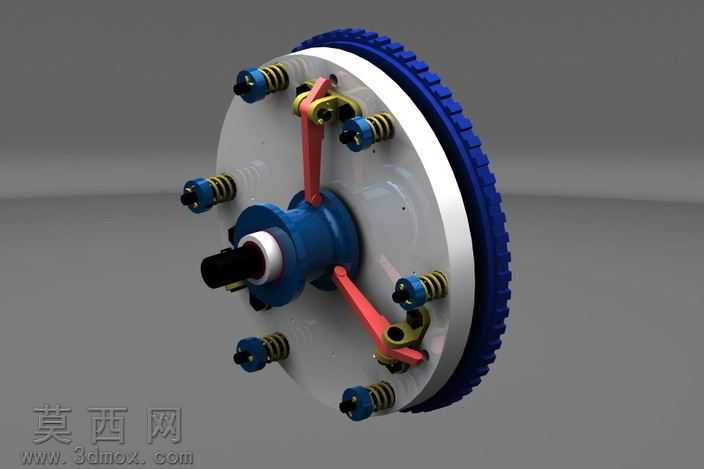

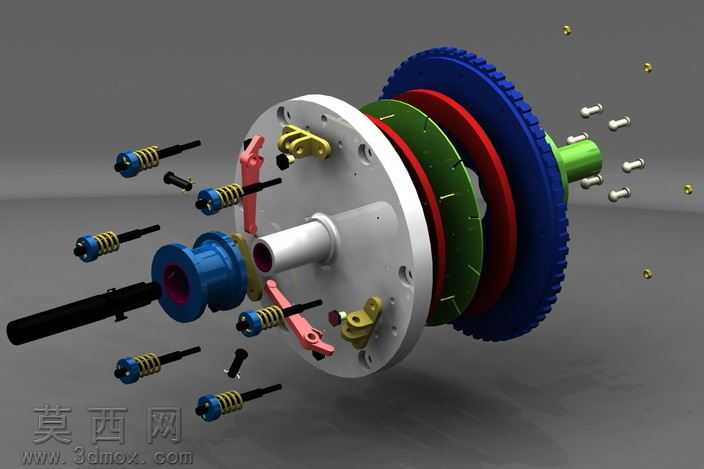

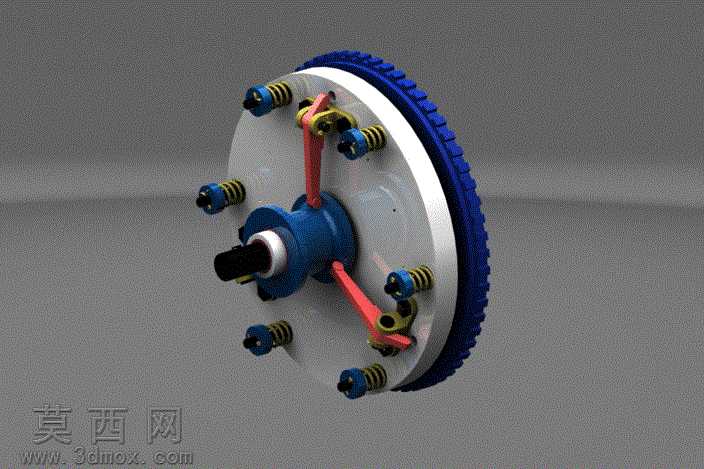

本作品为单盘摩擦式离合器的三维参数化建模成果，建模过程中严格遵循机械设计手册中离合器的设计规范，对各组成零件进行1:1等比例还原，完整呈现了该类离合器的装配关系与工作原理。建模阶段首先搭建整体装配骨架，以输入输出轴的同轴度为核心基准，依次完成从动盘本体、摩擦衬片、压盘、膜片弹簧（本结构采用周置螺旋弹簧作为压紧元件）、分离杠杆、分离轴承、飞轮齿圈等核心零件的特征构建，每个零件的倒角、圆角、安装孔位、配合公差带都按照实际加工要求进行特征绘制，确保虚拟装配时无干涉、配合关系符合机械传动要求。材质与渲染环节，针对不同零件的实际材质属性进行材质球参数调试：飞轮与压盘采用灰铸铁材质，调整材质的粗糙度、金属度参数还原铸铁件哑光略带颗粒的表面质感；螺旋弹簧采用弹簧钢材质，赋予高反光金属质感并做细微的表面氧化层做旧处理；分离杠杆与传动销轴采用调质合金钢材质，表面呈现经过机加工后的细腻金属光泽；摩擦衬片采用非金属摩擦材料材质，调整漫反射参数呈现深灰色哑光粗糙质感，还原摩擦片的摩擦面特性；输入输出轴采用45号钢调质材质，轴颈部位做高光处理体现磨削加工的表面精度。渲染阶段采用三点布光法，主光源模拟车间自然光从侧上方照射，勾勒出离合器整体的轮廓层次，辅光源补光消除零件暗部死黑，轮廓光从后方打亮飞轮齿圈的齿形结构，背景采用中性灰色渐变背景突出主体结构，同时添加细微的环境闭塞效果增强零件装配的层次感与真实感。结构设计上完整还原了单盘离合器的工作逻辑：周置均匀分布的螺旋弹簧提供压紧力，将从动盘夹紧在飞轮与压盘之间，依靠摩擦面的摩擦力传递发动机输出扭矩；三组分离杠杆沿圆周均匀铰接布置，当分离轴承轴向移动推动分离杠杆内端时，杠杆外端拉动压盘克服弹簧压紧力后移，实现动力的切断；飞轮外缘的齿圈完整绘制出渐开线齿形，还原启动机啮合启动的结构特征；所有铰接位置都绘制出销轴、开口销等锁止零件，还原实际装配的防松结构。设计过程中对易磨损的摩擦衬片预留了磨损补偿的结构余量，弹簧的布置位置经过动平衡校验，确保高速旋转时的运转稳定性，分离杠杆的传动比经过参数化计算，保证分离行程与踏板行程的匹配合理性，整体模型可直接用于教学演示、结构原理分析以及后续的工程图导出、有限元分析等二次开发场景。
