直齿锥齿轮配套传动轴组件三维设计

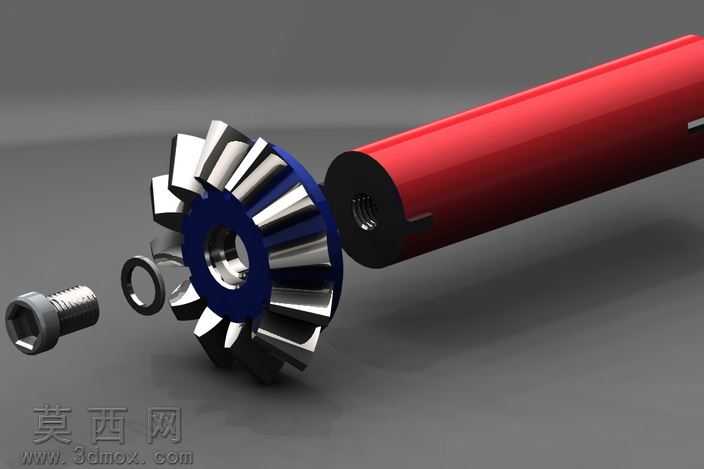

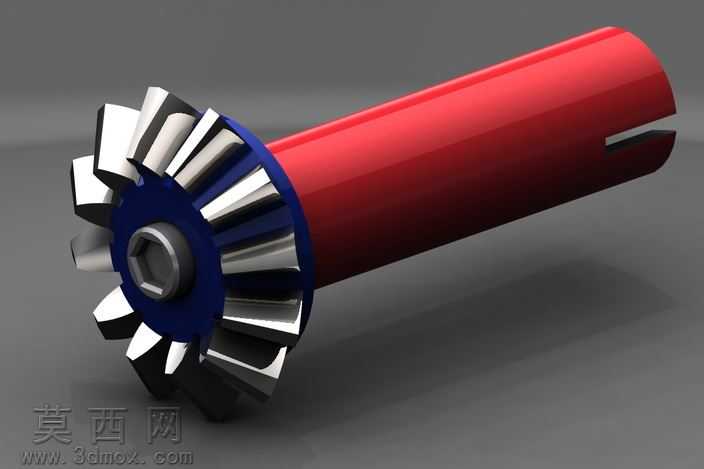

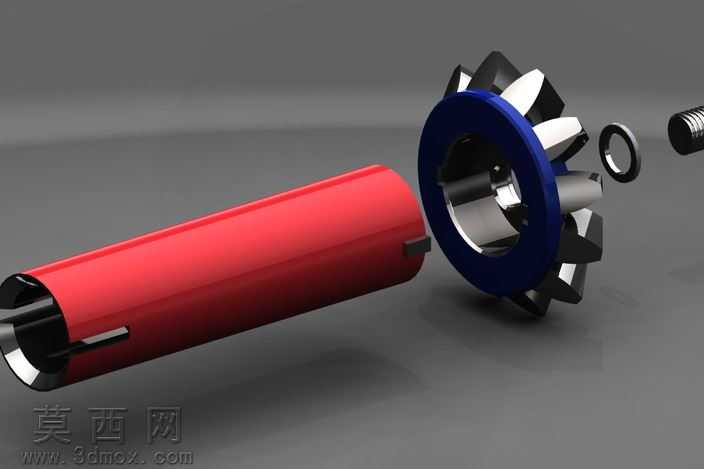

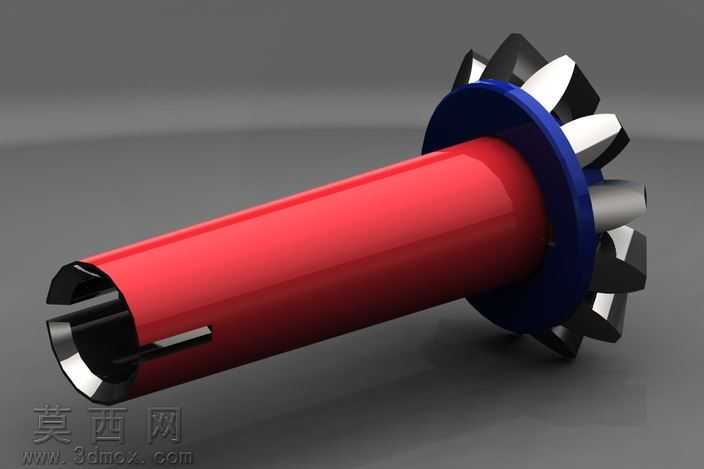

本作品为直齿锥齿轮配套传动轴组件的三维建模设计成果，建模过程严格遵循机械传动零件的设计规范，从零件结构合理性、装配匹配度出发完成全流程设计。建模阶段首先完成各独立零件的参数化构建：针对直齿锥齿轮部分，先依据锥齿轮的齿形生成逻辑，确定分度圆锥角、齿顶高系数、径向间隙系数等核心齿形参数，通过齿廓曲线放样、轮齿阵列完成齿部结构建模，同时完成轮毂中心通孔、端面定位台阶等安装结构的绘制，保证轮齿分布均匀、齿形曲面过渡顺滑，无建模畸变、破面等问题。针对配套的红色传动轴，建模时重点还原轴端的内螺纹孔、轴身的键槽定位结构，严格控制轴径与齿轮轮毂内孔的配合公差尺寸，保证装配时的同轴度要求；同时完成配套内六角紧固螺丝、定位挡圈的标准件建模，还原标准件的外形特征与安装尺寸，确保各零件间的装配间隙符合机械设计要求。材质与渲染阶段，针对不同零件的实际应用材质做区分设置：锥齿轮的轮齿部分赋予抛光金属钢材质，调整金属反射率、粗糙度参数还原机加工金属的亮面质感，齿轮轮毂部分赋予深蓝色喷涂金属材质，模拟工业齿轮常见的表面涂层效果；传动轴部分赋予红色哑光金属漆材质，还原轴类零件表面喷涂处理的视觉效果；紧固螺丝、定位挡圈分别赋予发黑处理金属、镀锌金属材质，通过调整材质的高光、漫反射参数，区分不同金属表面处理工艺的视觉差异。渲染阶段采用柔和的工业产品布光方案，通过主光源、补光、轮廓光的搭配，清晰展现各零件的结构轮廓、材质质感，同时还原零件装配后的位置关系，直观呈现锥齿轮与传动轴通过紧固件、挡圈完成轴向定位、周向固定的装配逻辑。设计过程中充分考虑组件的实际传动功能，所有安装结构、配合尺寸均参考通用机械传动的设计标准，保证模型可直接用于装配验证、传动原理演示、工程参考等场景，各零件的结构细节完整，无冗余建模特征，也无关键结构缺失，能够清晰展现锥齿轮传动组件的典型结构组成与装配关系。
