瓦特近似直线运动连杆机构三维建模作品

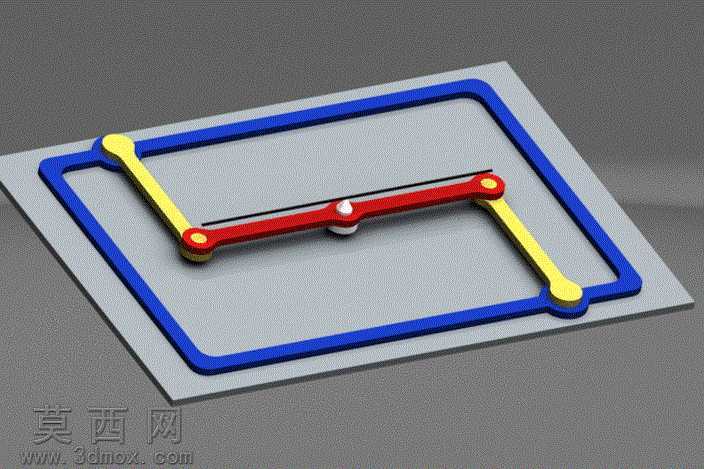

本作品为瓦特直线运动机理的三维建模作品，整体采用三维机械设计软件完成全参数化建模，建模过程严格遵循连杆机构的运动几何约束关系，确保各构件的尺寸比例、铰接位置完全匹配瓦特直线机构的经典设计参数。模型整体由基座导路、两组对称布置的黄色从动连杆、中部红色主运动连杆以及底部安装基板构成，所有铰接位置均采用同轴心配合约束，预留了合理的转动间隙，既保证机构运动过程无干涉卡顿，也还原了真实机械结构的装配逻辑。渲染阶段采用哑光硬质塑料材质区分不同构件：外围蓝色导路框架采用深蓝色磨砂PC材质，表面添加细微的颗粒质感模拟工程塑料的真实触感；黄色连杆采用明黄色哑光ABS材质，边缘做微小圆角处理避免尖锐棱角，还原工业教具的常用材质表现；中部红色主连杆采用正红色哑光材质，中部的运动滑块采用白色POM材质搭配金属铰接销轴，销轴位置添加微弱的金属反光效果提升结构真实感；底部安装基板采用浅灰色哑光板材材质，表面添加细微的磨砂纹理，模拟机械教学演示平台的基座质感。场景布光采用柔和的三点布光方案，主光源从左上方45度角投射，形成自然的明暗层次，辅助光源补充暗部细节避免阴影过黑，顶部添加弱环境光提升整体通透度，渲染输出的效果图清晰展现了机构的整体布局与构件连接关系。设计思路上完全还原瓦特直线机构的核心运动原理：通过两组对称摇杆的约束，让中部连杆上的指定点在运动行程内产生高度近似直线的运动轨迹，无需额外的直线导轨即可实现近似直线输出，建模过程中对各连杆的长度比、铰接点位置做了精准校核，确保运动仿真时中部滑块的轨迹偏差控制在经典机构的理论误差范围内，可用于机械原理教学演示、机构运动方案验证等场景，模型的所有构件均为独立可编辑实体，可直接导出用于运动仿真分析、3D打印教具制作等后续用途，各配合关系完全符合机械装配规范，不存在冗余约束或配合错误，能够顺畅完成全行程的运动模拟。
