十字滑槽椭圆轨迹演示机构模型

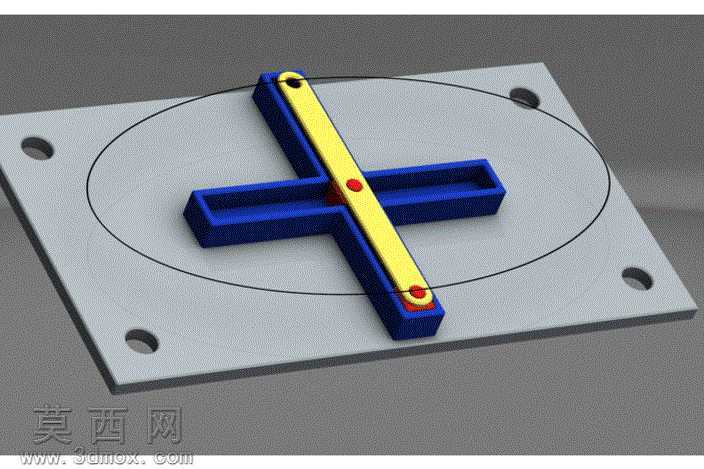

本作品为十字滑槽式椭圆轨迹生成演示机构的三维建模作品，整体采用SolidWorks完成全参数化建模，搭配KeyShot完成写实渲染输出。建模阶段首先完成带安装孔的方形底板绘制，底板四角设置沉头安装孔用于整体机构的固定定位，底板表面预先绘制椭圆参考轨迹线，用于直观验证运动输出的轨迹准确性。十字交叉滑槽构件采用等截面拉伸建模，两个滑槽呈90度垂直交叉布置，滑槽内壁设置均匀拔模斜度与圆角过渡，既避免滑动过程中的卡滞问题，也还原了实际机加工零件的工艺特征。滑动杆件采用长条状等截面设计，杆件上设置三个定位凸轴：顶端凸轴作为椭圆轨迹的输出描点，中部凸轴嵌套于十字滑槽的交叉中心位置，底端凸轴可沿其中一条滑槽做直线往复滑动，当杆件绕中心凸轴转动时，底端凸轴沿单条滑槽滑动，即可带动顶端凸轴走出标准椭圆轨迹。材质配置阶段，底板采用哑光灰色工程塑料材质，模拟工业教具常用的电木板基材质感；十字滑槽构件采用深蓝色哑光硬质塑料材质，与底板形成清晰的视觉区分；滑动杆件采用亮黄色工程塑料材质，突出运动部件的视觉辨识度；三个凸轴端部采用红色哑光橡胶材质，模拟端部的限位挡圈结构，同时强化关键点位的视觉提示。渲染阶段采用柔和的顶光加侧补光方案，避免构件表面出现过强反光，清晰呈现各部件的结构轮廓与装配关系，底板表面添加轻微的磨砂纹理，还原真实板材的表面质感。设计思路围绕椭圆规的经典机械原理展开，通过简化的十字滑槽结构将复杂的椭圆运动转化为两个垂直方向的直线滑动合成，整体结构无冗余零件，装配关系清晰，既可以作为机械原理课程的可视化演示教具，也可作为自动化设备中椭圆轨迹执行机构的原理验证模型，建模过程中所有配合关系均按照实际运动约束添加，可直接导入运动仿真模块完成运动过程模拟，验证不同杆件长度对应的椭圆轨迹参数变化。
