波塞利耶直线运动连杆机构模型

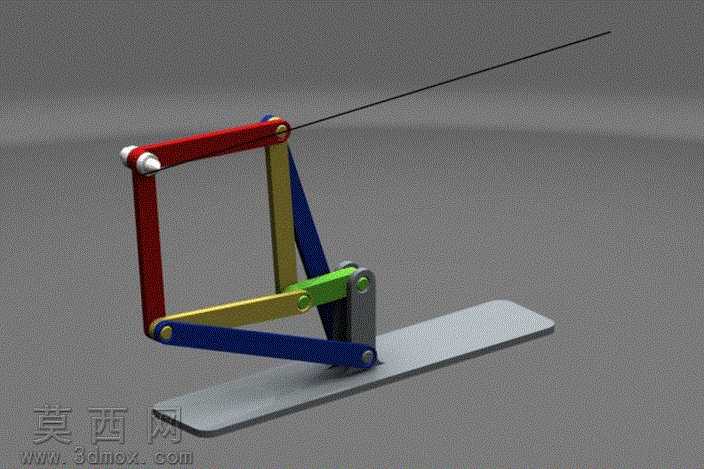

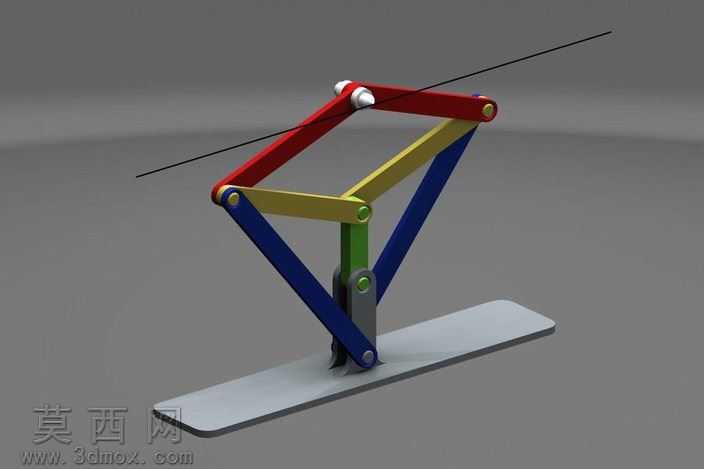

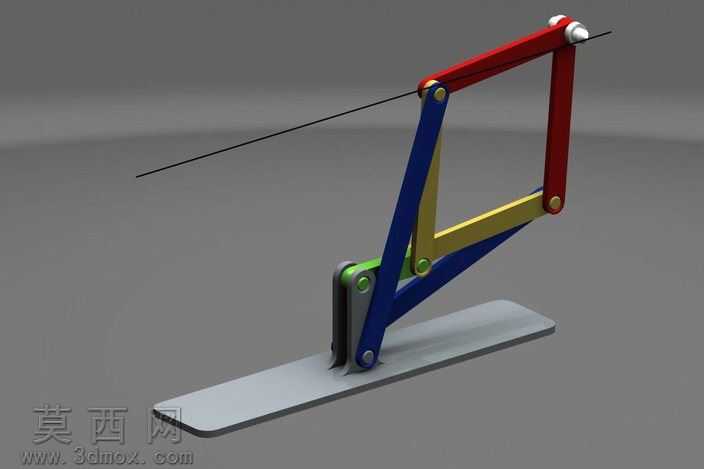

本作品为波塞利耶直线运动机理的三维仿真模型，整体采用多连杆铰接式结构设计，在三维建模过程中，首先完成各构件的基准草图绘制，通过拉伸、切除等基础特征命令构建每根连杆的实体结构，针对铰接位置的销轴构件，采用同轴心配合的装配约束逻辑，确保所有转动副具备合理的转动自由度，无过约束或欠约束问题。模型的底座采用平板式结构设计，作为整个机构的固定安装基准，表面做了平整化处理，为各活动连杆提供稳定的支撑基础。多组彩色连杆分别采用红、蓝、黄、绿等差异化材质配色，不同配色对应不同功能的运动构件，便于直观区分各杆件的运动轨迹与联动关系，材质设置上采用哑光金属质感的渲染参数，模拟实际机械构件的金属表面质感，同时避免过高的反光度遮挡结构细节。在结构设计层面，严格遵循波塞利耶连杆的几何尺寸比例，保证机构运行时能够精准输出直线运动轨迹，还原经典反演直线机构的运动原理，所有铰接孔位与销轴的尺寸做了公差适配，既保证转动的顺滑性，也避免出现装配间隙过大导致的运动偏移问题。渲染阶段采用均匀的环境布光，从多个角度打光消除构件间的投影死角，清晰展现每一处铰接点的连接关系与杆件的空间位置，模型可通过运动仿真模拟完整的动作过程，直观呈现圆周输入运动转化为精准直线输出运动的全过程，能够用于机械原理教学演示、机构设计参考等场景，帮助理解经典直线机构的几何逻辑与运动特性，整体结构简洁严谨，完全复现了波塞利耶机构的核心结构特征，无多余冗余构件，各杆件的长度比例经过校准，确保运动输出的直线精度符合理论设计要求。
