仿生六足爬虫机器人结构设计方案

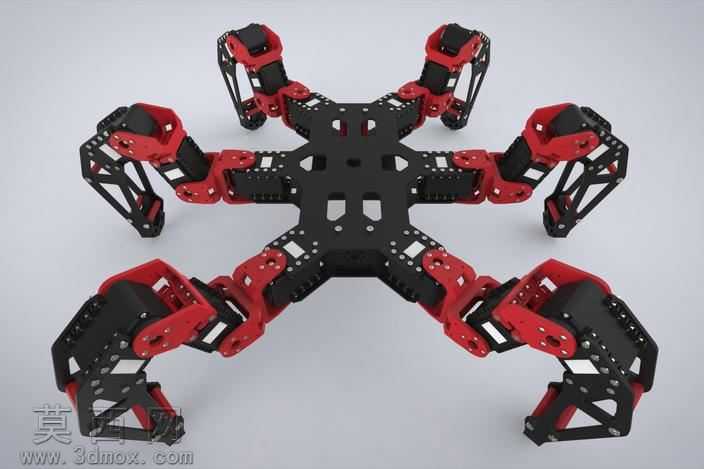

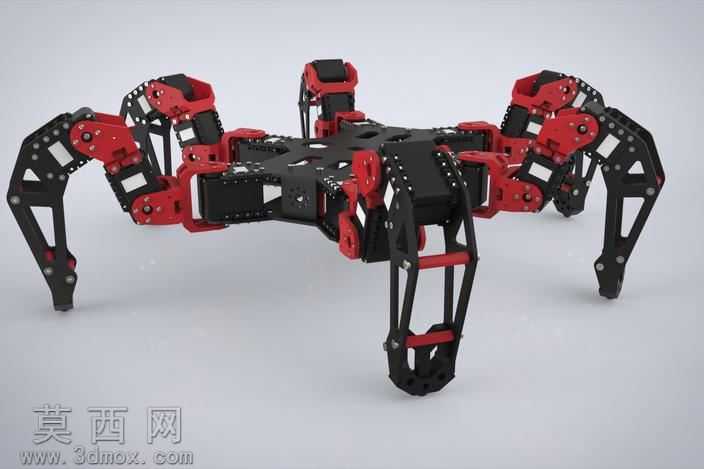

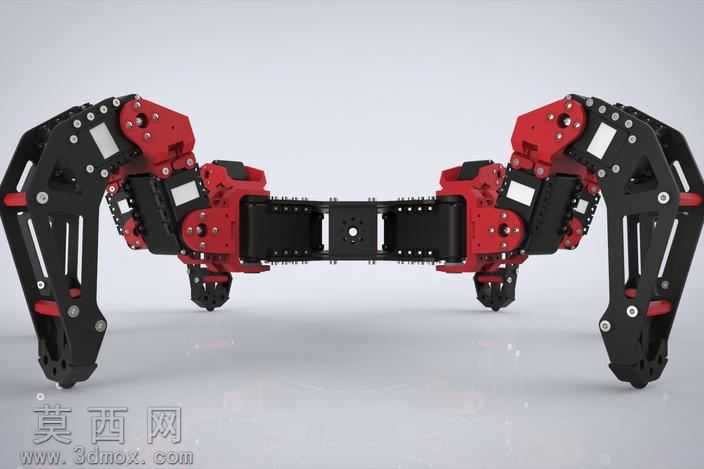

本作品为仿生六足爬虫机器人三维结构设计，采用SolidWorks完成全参数化建模，整体围绕多足仿生行走的运动逻辑展开结构规划。建模过程中严格遵循舵机安装的尺寸公差要求，对每一处舵机固定孔位做了适配性调整，确保标准舵机可直接完成装配，无需二次扩孔修改。整体机身采用分层式框架结构，主体承载板做了轻量化镂空处理，在保证结构刚性的前提下降低整体自重，为后续运动控制预留充足的载荷余量。六条机械足采用对称式三关节布局，每条腿分别设置根关节、股关节、胫关节三个转动自由度，关节连接件采用红黑撞色的模块化设计，不同关节的零件做了特征区分，既方便装配时快速识别对位，也能在渲染呈现时清晰展示各关节的运动边界。建模阶段对所有转动副做了干涉检查，模拟腿部摆动的全行程范围，确保各关节在极限运动位置不会出现零件磕碰，保证步态规划时的运动空间充足。材质渲染环节，主体框架部分赋予哑光磨砂工程塑料材质，模拟碳纤维板材与3D打印结构件的真实质感，关节转轴处赋予金属哑光材质，还原舵机输出轴与紧固螺丝的金属质感，整体渲染效果明暗层次清晰，可直观展示整机的结构层次与装配关系。设计过程中参考了成熟多足机器人的结构布局，对腿部连杆的长度比例做了优化调整，让机器人重心始终落在六足支撑的多边形范围内，保证静态站立与动态行走时的稳定性，同时对足端做了防滑结构设计，增大接触摩擦力，适配不同材质的行走平面。所有零件均做了装配约束配对，可直接导入运动仿真模块添加舵机转动驱动，验证三角步态、波浪步态等不同行走模式的运动可行性，为后续实物制作提供完整的结构参考。
