ABB双工位机器人焊接变位机定位设备

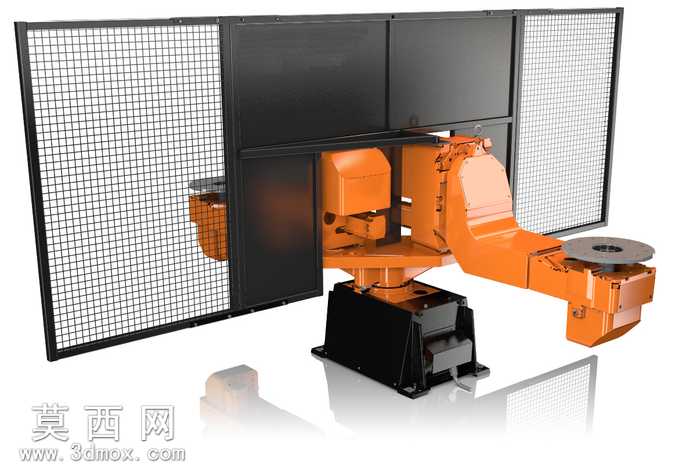

本模型为适配工业机器人作业的双工位变位定位设备，采用三维建模软件完成全参数化结构搭建，整体还原设备真实的工业设计逻辑与功能布局。建模过程中首先完成核心承载基座的结构绘制，采用厚重的箱式铸铁基座结构，建模时精准还原基座的安装孔位、加强筋布局以及底部调平支撑结构，赋予基座哑光黑铸铁材质，通过粗糙度参数调整还原铸铁表面的磨砂质感，体现基座的高稳定性承重属性。中部的翻转驱动机构采用模块化建模思路，精准还原伺服驱动箱体、回转支承、传动齿轮组的装配关系，橙色涂装的驱动臂部分做了曲面顺滑处理，还原铸造壳体的圆弧过渡特征，材质上采用工业橙色烤漆参数，添加细微的漆面颗粒质感与边缘轻微的磨损做旧效果，提升模型的真实感。两侧的工件装夹工位采用对称式布局设计，建模时还原了工位的回转法兰盘、工件定位卡槽、快速夹钳安装位结构，可适配不同规格的焊接工件装夹需求，法兰盘表面做了金属切削纹理处理，还原机加工面的金属光泽。设备外围的安全防护结构采用框架式建模，黑色金属框架搭配网格状防护网，防护网采用细钢丝阵列建模，还原网格的通透感与金属丝的反光特性，顶部的遮光挡板采用哑光黑金属板材材质，还原焊接防护挡板的遮光属性。整体装配过程严格遵循真实设备的装配公差，各运动部件预留合理的活动间隙，可直观展示设备双工位回转、翻转的动作逻辑，双工位设计可实现一侧工位进行机器人焊接作业时，另一侧工位同步完成工件装卸，大幅提升作业效率。渲染阶段采用工业场景布光，主光源模拟车间顶光效果，搭配辅助补光消除结构暗部阴影，添加柔和的环境反射效果，让金属漆面、铸铁基座、防护网、金属法兰的不同材质质感形成清晰区分，整体模型结构完整，细节还原度高，可用于机器人焊接工作站的布局仿真、方案展示、结构参考等场景，清晰展现该类变位定位设备在机器人自动化作业中的功能价值与结构特点。
