双工位机器人焊接变位机定位设备

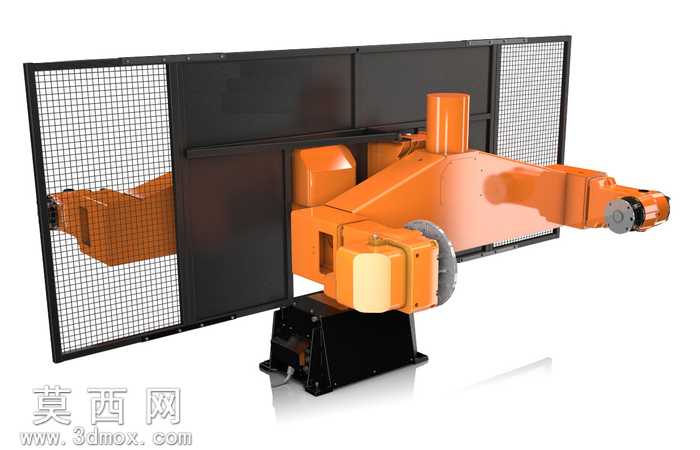

本模型为适配工业机器人作业的双轴双工位变位定位设备，采用三维参数化建模方式完成全结构搭建，建模过程中严格遵循实际设备的尺寸比例与装配逻辑，对每一处连接结构、运动部件都做了精准的特征还原。模型主体承载臂采用高辨识度的橙色调漆面材质，表面做了细腻的哑光金属质感处理，还原了铸造机身的厚重质感，底座部分采用黑色哑光金属材质，区分出承重基座与作业臂的结构差异，后方的防护围挡采用黑色框架搭配金属网格的材质组合，网格部分做了通透的镂空效果，还原了安全防护栏的真实视觉表现。结构设计上采用对称式双工位布局，两侧伸出的工件装夹端可实现同步翻转动作，中间的回转支撑结构内置传动组件模型，可清晰展示设备的动力传递路径，底座采用加宽式落地结构，预留了安装固定孔位，保障设备作业时的稳定性，防护围挡设置在工位后侧，可有效阻挡焊接作业过程中的飞溅物，同时不影响工件的上下料操作。设计思路围绕机器人焊接作业的效率提升需求展开，双工位布局可实现一侧工位由机器人进行焊接加工作业时，另一侧工位同步完成工件的装卸操作，大幅缩减非作业等待时间，提升整线生产节拍，设备的翻转轴可带动工件实现多角度姿态调整，让机器人焊枪能够以最优角度接触焊缝，提升焊接成型质量，防护结构的集成设计无需额外搭建外围防护栏，减少产线的占地面积。模型在细节处理上还原了设备的接线端口、端盖紧固螺栓、轴端密封结构等细节特征，运动副部分做了合理的装配约束，可直接用于运动仿真演示，验证不同翻转角度下的工件姿态与机器人的作业可达范围，为产线布局规划、设备选型验证提供直观的三维可视化参考。
