卧式单级离心水泵工业设备结构

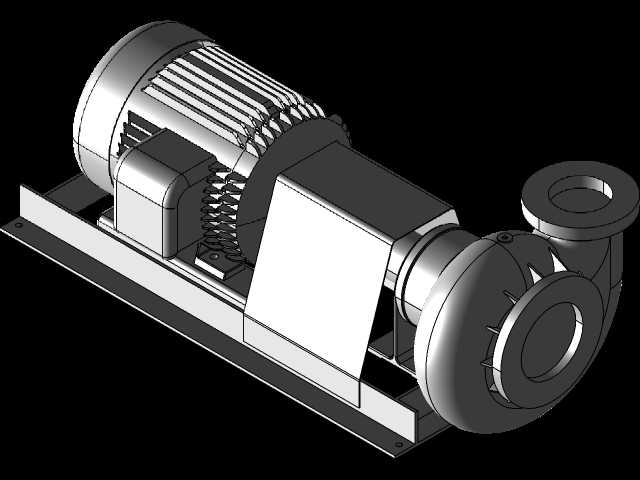

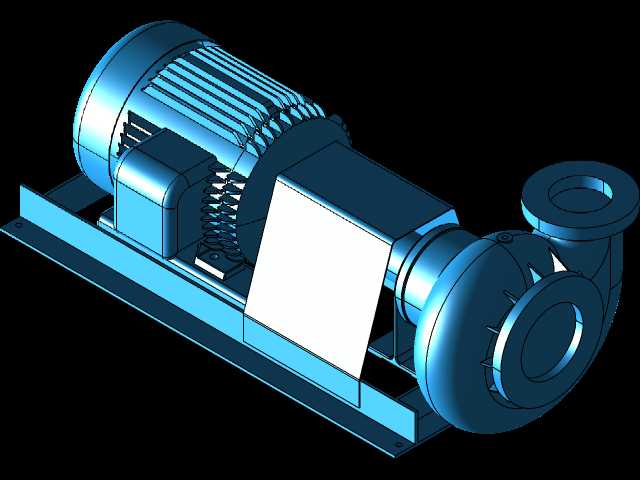

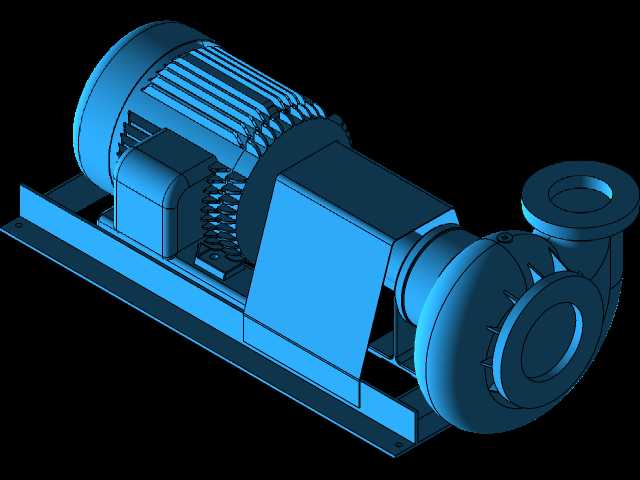

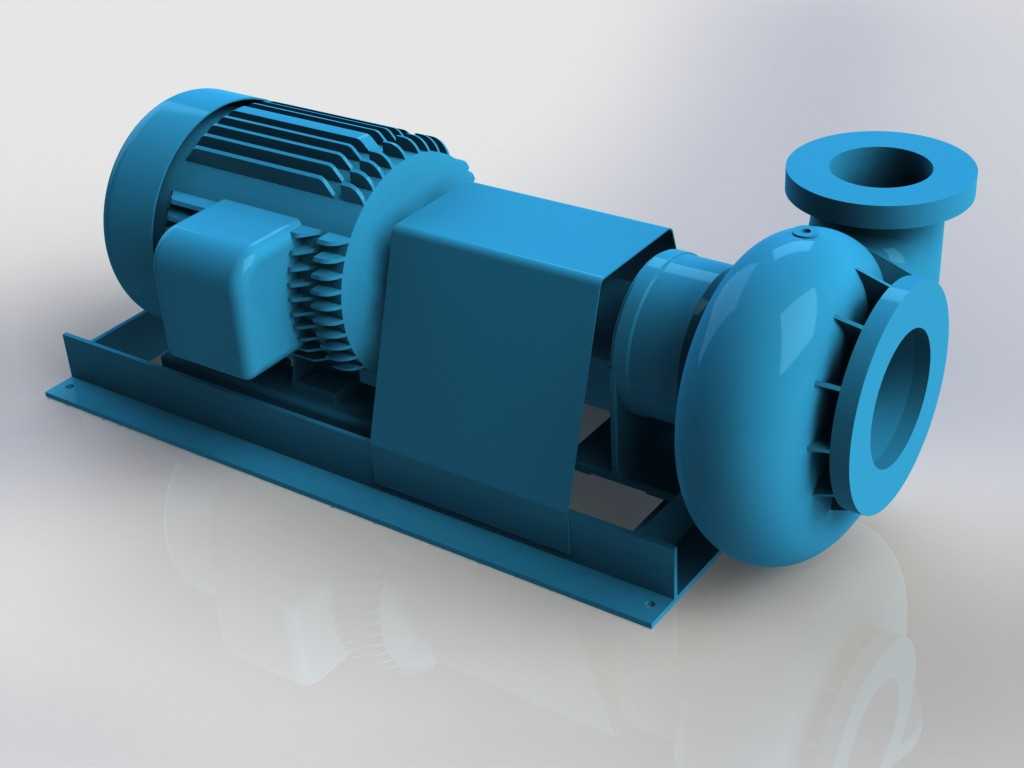

这款卧式离心泵主要面向工业流体输送场景设计，可广泛应用于市政给排水管网、工业循环水系统、暖通空调水循环、生产工艺流体输送、轻度污水输送等多个作业场景，能够适配清水、物理化学性质与水接近的低腐蚀性介质的输送需求，在工厂生产配套、建筑供水、农田排灌、水处理场站等领域都能发挥稳定的介质输送作用。设备采用电机与泵体直联共座的结构设计，动力端与流体端通过中间连接段实现刚性同轴连接，配套的共用底座采用一体化型钢焊接成型结构，能够同时承托电机与泵体的重量，吸收设备运行过程中产生的振动，降低运行噪音传递，同时简化现场安装的对齐工序，减少安装调试的工作量。泵体部分采用经典的单级单吸离心式流道设计，进水口沿轴向设置、出水口沿垂直方向向上布置，这种流道结构符合流体离心运动的规律，能够在叶轮高速旋转时形成稳定的负压区将介质吸入，通过叶轮叶片的动能传递将介质加压后从出水口排出，流道内壁做顺滑过渡处理，减少介质流动过程中的阻力损失，提升运行效率。动力端采用封闭式风冷电机结构，电机外壳设置均匀分布的散热筋，能够在设备运行过程中通过自带的散热风扇将电机工作产生的热量快速导出，保证电机长时间连续运行时的温度处于合理区间，电机接线盒采用侧置布局，方便现场布线操作，同时避免管路接口渗漏的液体接触接线部位，提升用电安全性。在安装边界设计上，设备整体沿底座长度方向呈卧式排布，重心落在底座平面范围内，安装时只需将底座固定在水平的混凝土基础上，核对进出口管路的对接位置即可完成主体安装，进出口法兰采用标准通用尺寸设计，能够直接匹配对应通径的工业管路，不需要额外制作过渡连接件；泵体与电机的连接部位设置检修拆卸空间，日常维护时不需要拆解整体管路，即可完成机械密封、叶轮等易损件的检查更换，降低后期运维的难度与成本。设备的整体外形紧凑，轴向长度与径向宽度的比例适配多数工业泵房的安装空间要求，底座上预留的安装孔位采用长圆孔设计，允许安装时存在小范围的位置偏差，降低现场基础施工的精度要求，同时也方便后期设备检修时的移位调整。
