起重吊装用带吊钩单滑轮结构设计

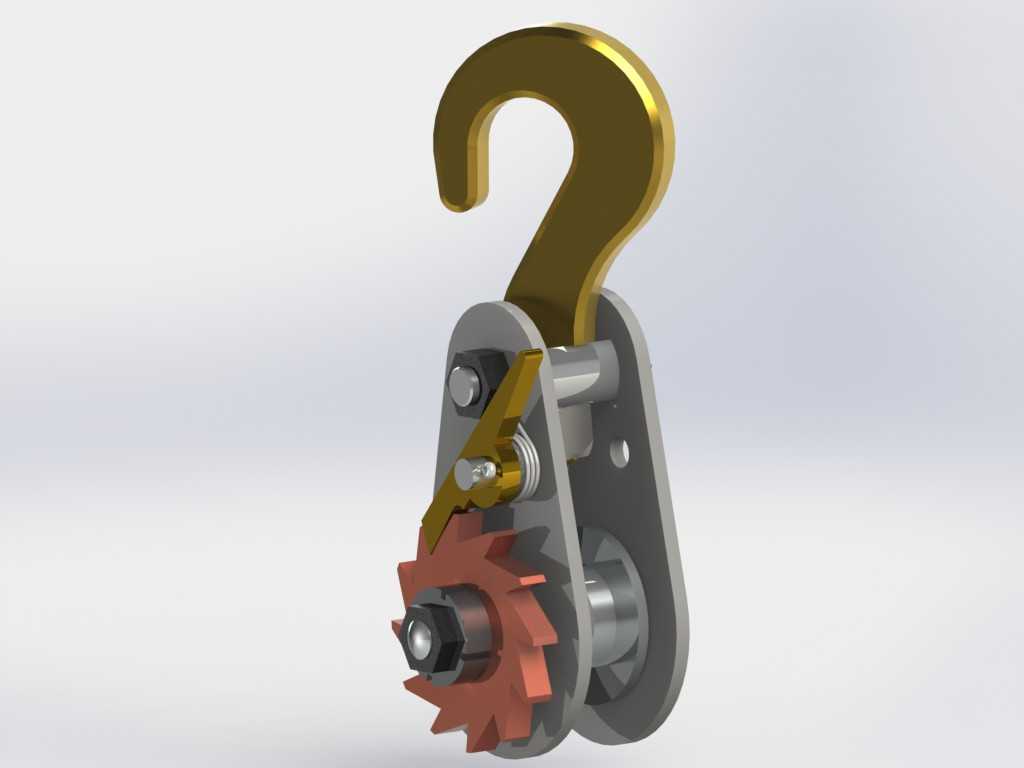

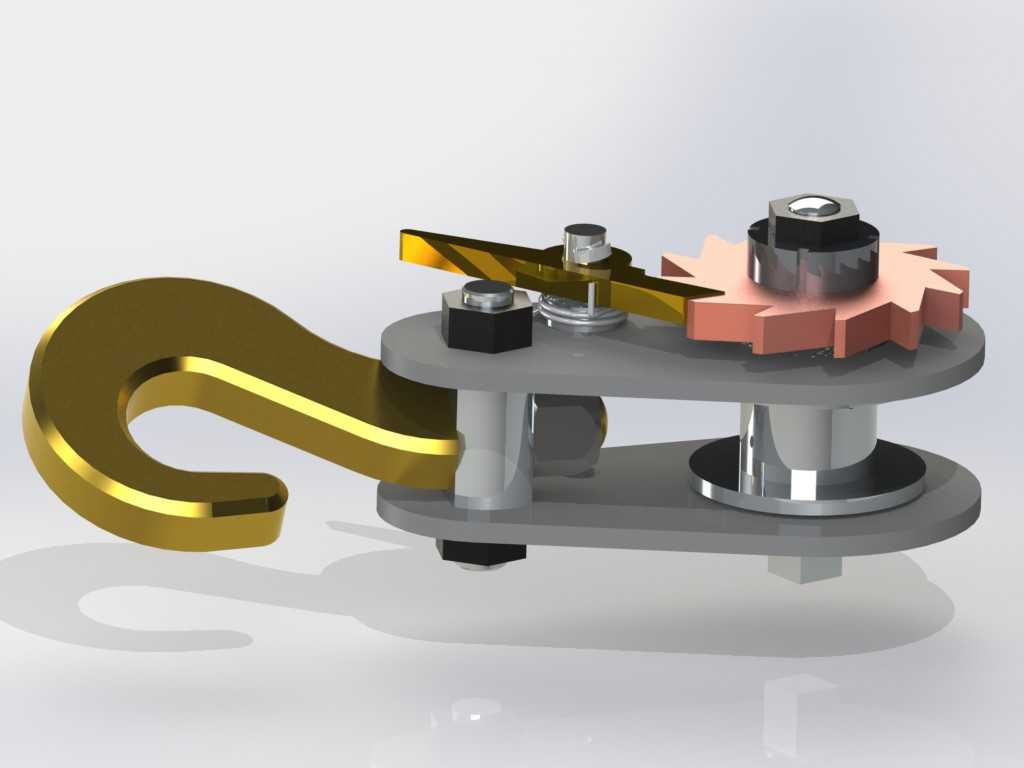

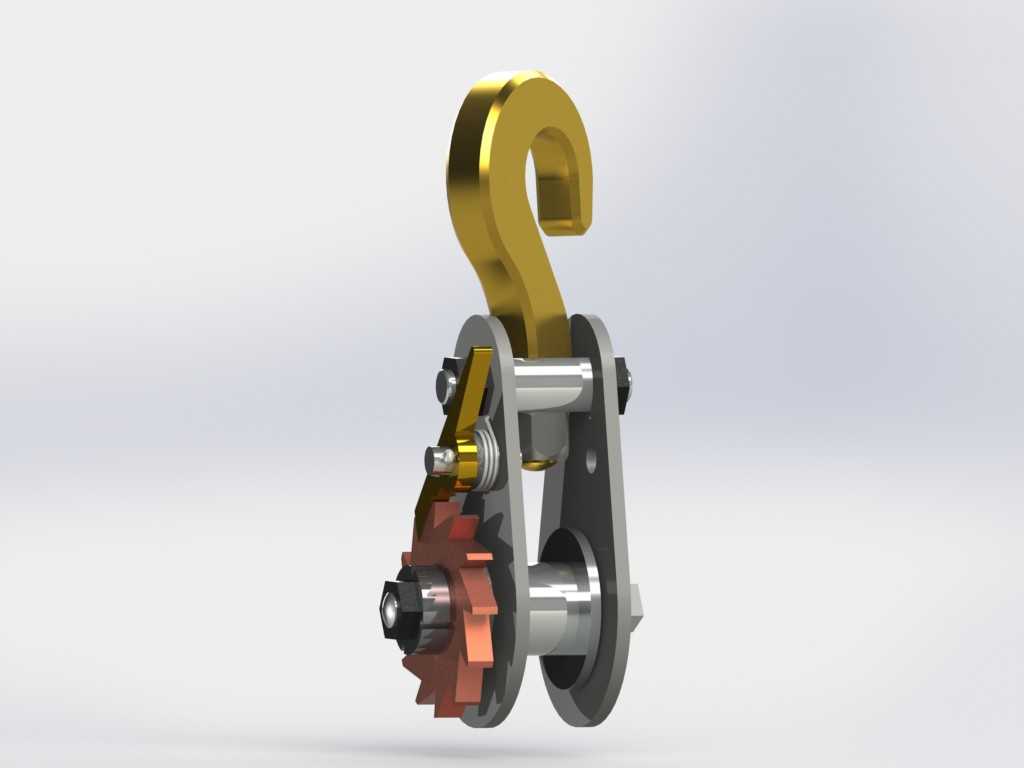

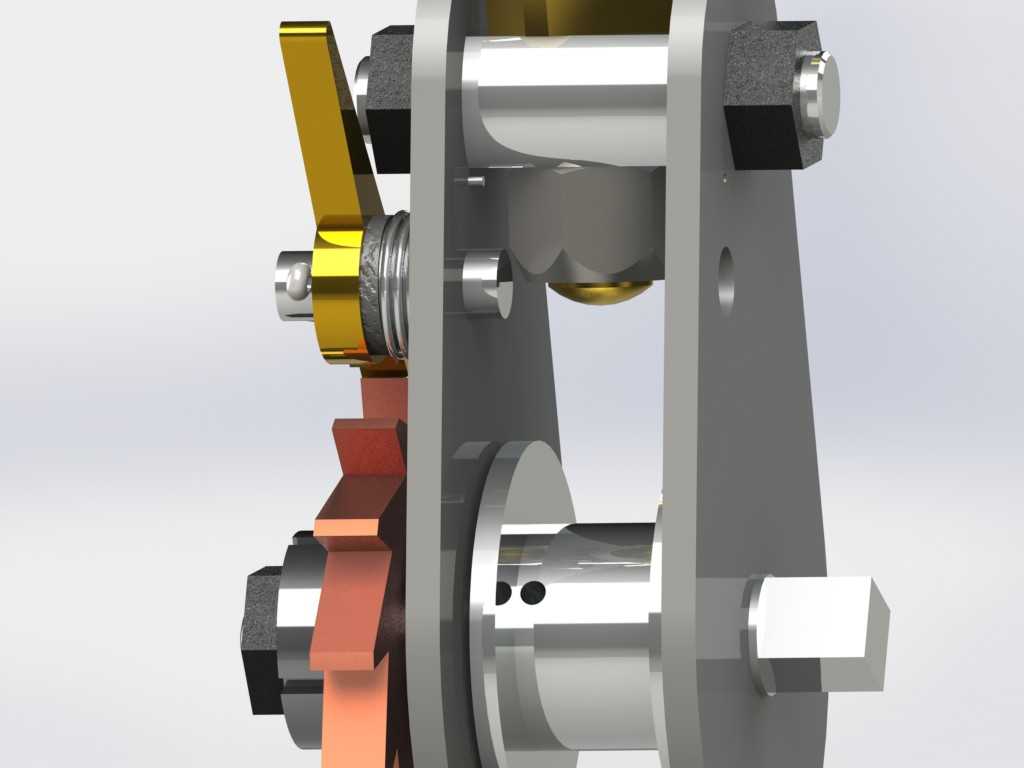

这款带吊钩的单滑轮结构，是轻小型起重作业场景中核心的受力传导部件，广泛应用于车间设备检修移位、仓储货物短途吊装、户外小型设备安装、建筑装修物料吊运等场景，既可以单独搭配手动葫芦、绳索完成小吨位重物的起吊转向，也可以集成到小型起重设备的起升机构中，作为绳索导向与力的分解单元使用，能够有效改变绳索施力方向，降低作业时的拉动阻力，让单人即可完成数百公斤级重物的移位与吊装作业。从功能特性来看，该结构集成了吊钩自锁防脱结构、滑轮支撑侧板、绳槽滑轮主体、棘爪止逆组件多个功能模块，吊钩部分采用大开口弧度设计，能够适配不同规格的吊环、卸扣连接，搭配的弹簧压片式防脱挡片可以在吊钩挂接完成后自动封闭开口，避免作业过程中吊索从吊钩内滑脱引发安全风险；中间的滑轮主体采用深U型绳槽设计，能够适配不同直径的钢丝绳、尼龙吊装绳，绳槽边缘做了圆弧倒角处理，避免长期使用过程中磨损绳索外层，降低绳索断丝、断裂的安全隐患；侧板采用双侧对称式支撑结构，通过销轴将滑轮、吊钩、棘爪组件串联为整体，既保证了整体结构的受力强度，也方便后期对磨损部件进行单独拆卸更换，无需整体报废整个吊具。在设计思路上，这款单滑轮优先考虑了受力合理性与使用安全性，整体结构的受力路径从吊钩挂接点沿两侧侧板均匀传导至滑轮销轴，避免单侧受力导致的结构变形，棘爪止逆结构搭配滑轮侧的棘轮齿，能够在起吊重物时实现单向锁止，防止重物意外下坠，即使作业人员松开牵引绳索，重物也能保持在当前高度不会滑落，大幅提升作业过程的安全系数。从安装边界与尺寸适配来看，该单滑轮的吊钩挂接端预留了足够的连接空间，既可以挂接在固定的吊点横梁上作为定滑轮使用，也可以搭配动滑轮组搭配实现省力效果，整体结构紧凑，横向宽度控制在窄幅范围内，能够在狭窄的设备间隙、管道排布密集的车间空间内正常使用，不会因为结构过宽出现卡滞；滑轮的转动间隙经过精准控制，既保证滑轮能够灵活转动无卡涩，也避免间隙过大导致绳索从绳槽内脱出，各个销轴的端部都做了防脱限位处理，长期使用过程中不会出现销轴窜动、部件散落的问题，整体结构兼顾了轻量化与结构强度，在满足额定起吊重量受力要求的前提下，尽可能降低了自身重量，方便作业人员随身携带、转移作业点位。
