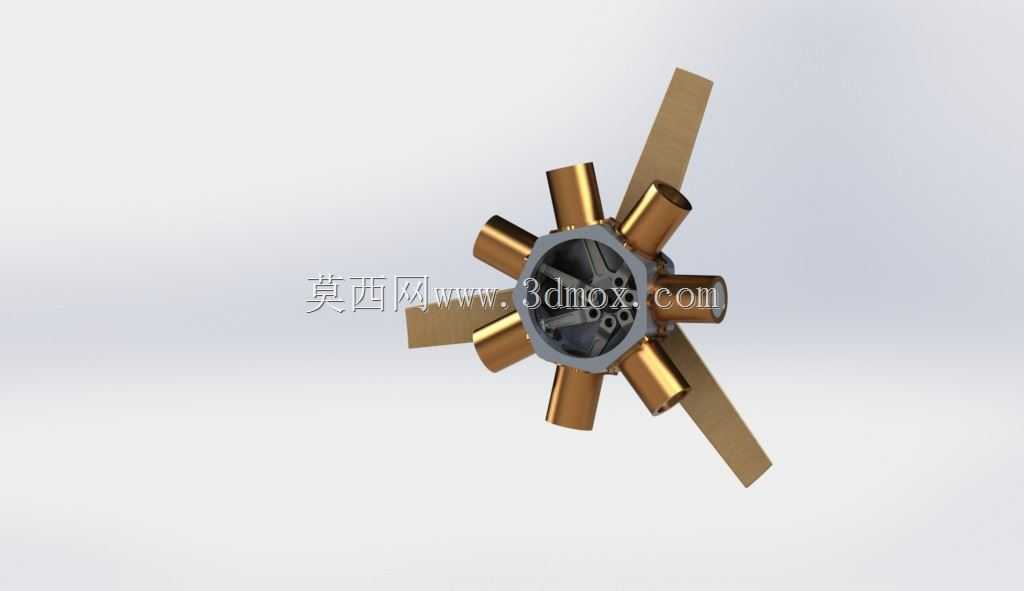

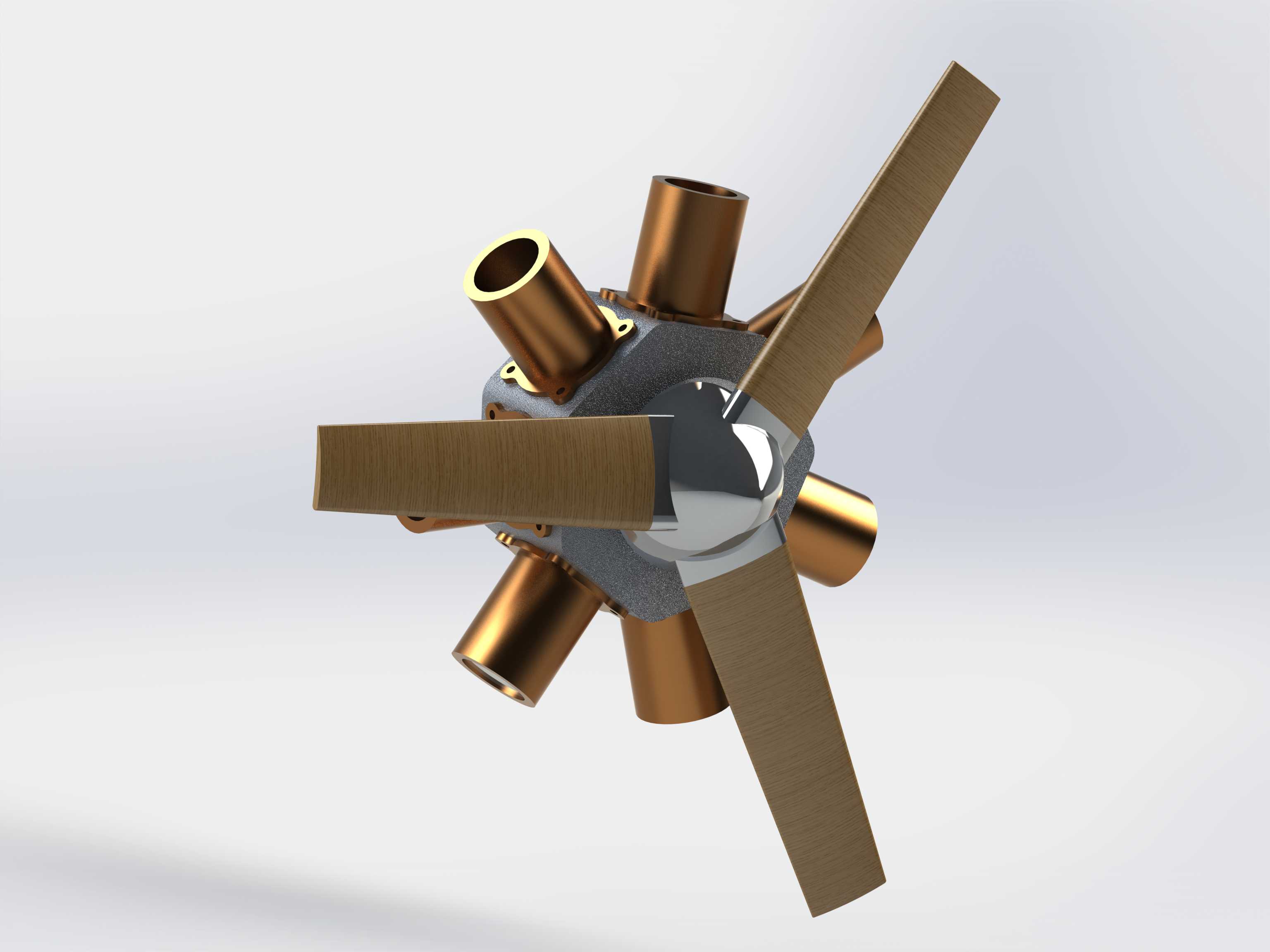

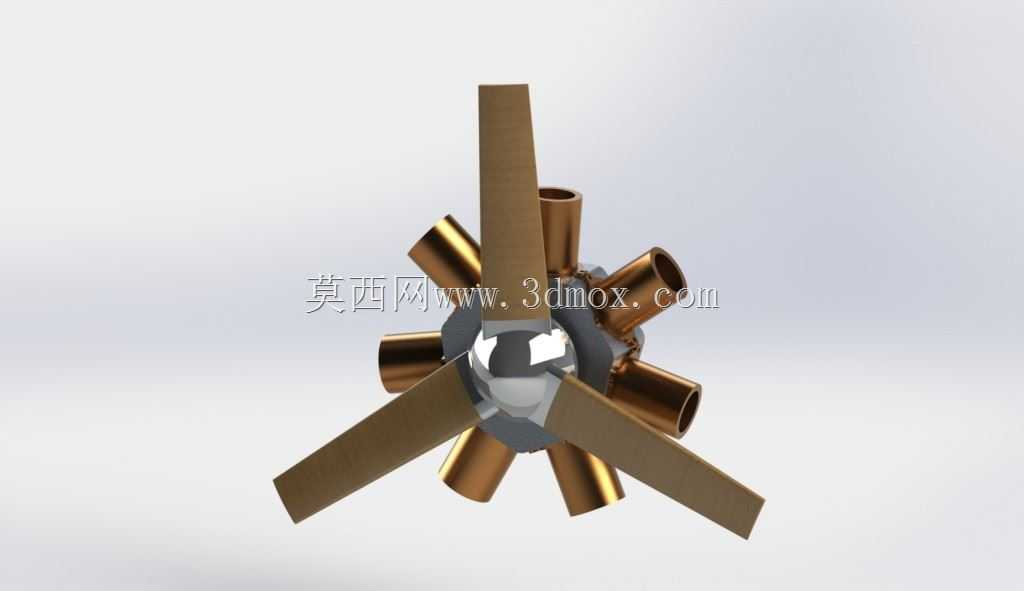

七缸星型径向航空动力装置结构

　　这类七缸径向排布的动力装置，早期广泛应用在轻型通航飞机、早期螺旋桨飞行器的动力段，部分小型特种动力设备、复古航空复刻项目里也会用到同结构的动力单元，和直列、V型缸体布局不同，径向排布的缸体围绕中心曲轴呈圆周均匀分布，单圈布置七个缸体的方案，能在尽可能小的径向占用空间里，做到更大的总排量，同时曲轴的受力更均匀，每一个做功行程的曲轴转角间隔更小，动力输出的平顺性比少缸径向结构更好。

　　从实际使用场景来看，这类星型径向发动机不需要复杂的水冷管路，依靠缸体直接暴露在迎面气流里就能完成散热，非常适合低速螺旋桨飞行器的使用工况，维护的时候不需要拆解复杂的缸排结构，单个缸体出现故障可以单独拆装更换，外场维护的便利性远高于同功率的直列液冷发动机。在做三维结构设计的时候，首先要确定中心曲轴的回转中心，七个缸体的轴线全部交汇于曲轴的主轴颈中心，相邻缸体之间的夹角保持均等，避免出现曲轴旋转时的动不平衡问题，每个缸体的活塞连杆都采用铰接式结构，主连杆固定在曲轴曲柄销上，其余六个副连杆通过铰接销连接在主连杆的对应耳座上，这种连杆布局能最大限度压缩曲轴箱的轴向尺寸，让整个动力单元的轴向长度更短，适配螺旋桨直连的动力输出需求。

　　外形尺寸方面，这类七缸径向结构的最大径向轮廓由缸体外缘的回转直径决定，设计时要预留缸体散热片的安装空间，同时要匹配飞行器机头的整流罩内径，避免缸体和整流罩内壁出现干涉；安装边界上，曲轴前端的输出轴要预留螺旋桨安装的法兰盘位置，法兰盘的端面跳动、轴颈的同轴度要控制在动力输出的公差范围内，曲轴箱后端的安装支座要匹配机身防火墙的安装点位，支座的受力方向要对应缸体做功时的反扭矩方向，避免运行时出现安装支架共振。

　　结构设计过程中，要注意每个缸体的进排气道布局，径向排布的缸体进气管路可以围绕曲轴箱做环形布置，进气歧管的长度保持一致，保证各个缸体的进气均匀性，排气支管则从每个缸体的外侧引出，避免排气高温影响相邻缸体的散热效果。和五缸、九缸径向结构相比，七缸布局的动力输出脉冲频率更适中，曲轴的扭转振动更小，不需要额外加装大尺寸的扭转减震器，就能满足螺旋桨动力的输出要求，同时整体重量比同功率的九缸结构更轻，适合对自重敏感的轻型飞行器使用。

　　在做三维建模的时候，要重点验证活塞在上止点、下止点位置时，连杆和曲轴箱内壁的间隙，避免运动过程中出现运动干涉，同时要核算每个铰接销的受力情况，七个缸体交替做功时，主连杆的耳座受力是周期性变化的，铰接部位的润滑通道要从曲轴中心的油道引出，保证每个铰接点都能得到压力润滑，避免干磨故障。缸体的散热片方向要顺着迎面气流的方向布置，减少气流阻力的同时提升散热效率，火花塞的安装位置要设置在缸头的外侧，方便外场维护时更换，不需要拆解周边的管路结构。

　　这类径向动力结构除了航空领域应用，部分小型特种船舶、地面应急动力单元也会采用衍生的改型结构，去掉螺旋桨安装法兰后加装皮带轮或者联轴器，就能作为固定动力源使用，因为其结构简单、可靠性高、对散热条件要求低，在一些缺乏复杂维护条件的作业场景下，比常规的直列发动机适应性更强。设计时还要考虑曲轴箱的通风结构，七个缸体的曲轴箱窜气要通过统一的通风口引出，避免曲轴箱内压力过高导致密封件渗漏，同时凸轮轴的布置如果采用推挺杆结构，要保证挺杆的导向孔和凸轮型线的对应精度，避免出现气门开闭时序偏差，影响动力输出效率。
