在中小流量高压流体输送的工况场景里,这类径向布置的四活塞泵结构一直是液压动力单元、小型化工计量输送、实验台流体加压回路里的常用核心部件,相比单活塞泵的流量脉动缺陷,四个活塞沿驱动轮周向均匀排布的结构,能把输出流体的压力波动控制在更小的区间,降低回路里蓄能器的配置容量要求,也能减少管路因为压力交变产生的振动疲劳。从实际使用的角度看,这类泵的核心功能是通过曲柄滑块机构把轮轴输入的旋转运动,转化为四个活塞在各自缸套内的往复直线运动,配合缸体端部的单向阀组完成流体的吸入与加压排出,每个活塞的行程由驱动轮上的偏心轨迹决定,四个活塞的动作相位依次错开90度,保证任意时刻都至少有一个活塞处于排出行程,避免单缸泵排液中断的问题。

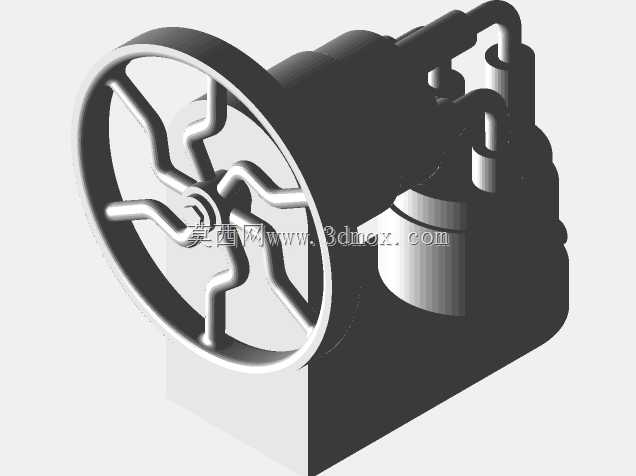

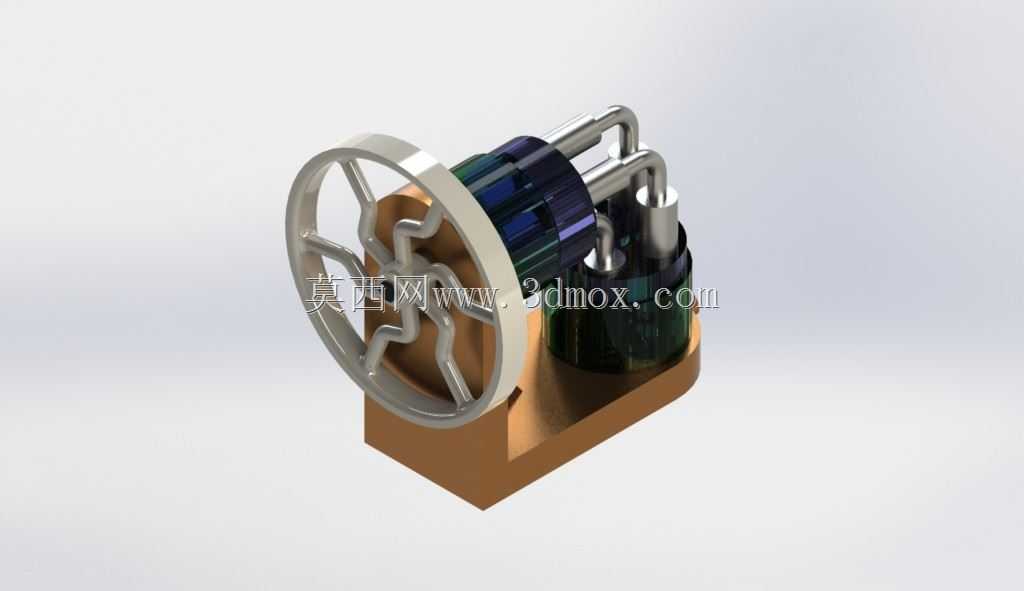

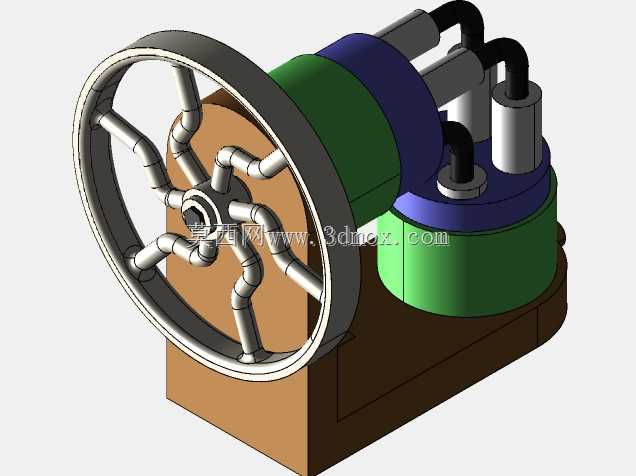

做这个结构的三维设计时,首先要敲定的是活塞的排布半径与偏心距的匹配关系,偏心距直接决定单活塞的行程长度,结合缸径参数就能算出单转的理论排量,而排布半径需要兼顾四个缸体的安装空间,避免相邻缸套的外壁出现干涉,同时要给进排液管路的接头预留足够的装拆空间,不能出现管路拧接时扳手没有操作空间的问题。驱动端的手轮结构是为了手动调试、盘车检查设计的,手轮的轮辐做了镂空减重处理,轮缘的滚花结构能增加手动转动时的摩擦力,手轮和偏心驱动轮之间采用同轴刚性连接,保证转动输入的扭矩能直接传递到偏心轨迹槽里。活塞和驱动轮之间的传动采用了嵌入式滑块配合,滑块卡在驱动轮的环形偏心槽内,当驱动轮转动时,滑块会带动活塞沿缸套轴线做往复运动,
这种结构相比传统的曲柄连杆结构,整体轴向尺寸更紧凑,不需要给连杆的摆动预留额外空间,能大幅缩小泵体的整体安装体积。缸体部分采用集成式的基座设计,四个缸套直接嵌装在铜质基座的安装孔内,基座同时承担了储液腔、流道集成、安装固定的功能,基座底部的平面是安装基准面,上面预留的安装孔位需要和配套的安装支架匹配,安装孔的位置度公差要控制在合理范围,避免装配时出现螺栓强行穿入导致的基座变形,影响缸套和活塞的同轴度。设计过程中需要重点校核活塞和缸套的配合间隙,间隙过大会导致内泄漏增加,容积效率下降,间隙过小则会在热胀工况下出现活塞卡滞的问题,同时要考虑密封件的安装槽尺寸,密封槽的深度、宽度要和选用的密封圈规格匹配,槽口的倒角要做光滑处理,
避免装配时切伤密封圈。进排液管路采用金属弯管连接,管路的走向要避开运动部件的运动范围,同时弯管的弯曲半径不能过小,避免管路通流面积出现突变造成局部阻力损失,管路和缸体的连接端面要做密封处理,保证高压工况下不会出现渗漏。从安装边界来看,这类泵的整体外形属于方正带突出手轮的结构,安装时需要在手轮的外侧预留至少大于手轮半径的操作空间,方便手动盘车和检修,管路连接端要预留接头装拆的操作空间,基座的安装平面需要保证平面度,避免安装后泵体出现扭曲变形。在实际工况适配中,这类结构可以通过更换不同密封材质的活塞密封圈,适配不同特性的输送介质,比如输送普通液压油时采用丁腈橡胶密封,输送有腐蚀性的化工介质时更换氟橡胶密封,调整缸径和偏心距参数还能覆盖不同的流量和压力输出需求,适合小流量高压的固定工况使用。建模过程中要注意运动部件的间隙检查,通过运动仿真模拟驱动轮整周转动时,活塞、滑块、驱动轮之间有没有运动干涉,尤其是活塞运动到上下止点位置时,滑块和偏心槽的配合位置是否顺畅,有没有卡滞点,同时要校核基座的强度,在最高工作压力下,基座的缸孔部位变形量要在允许范围内,避免因为变形导致活塞偏磨。
