十吨级液压双工位压力折弯一体机结构

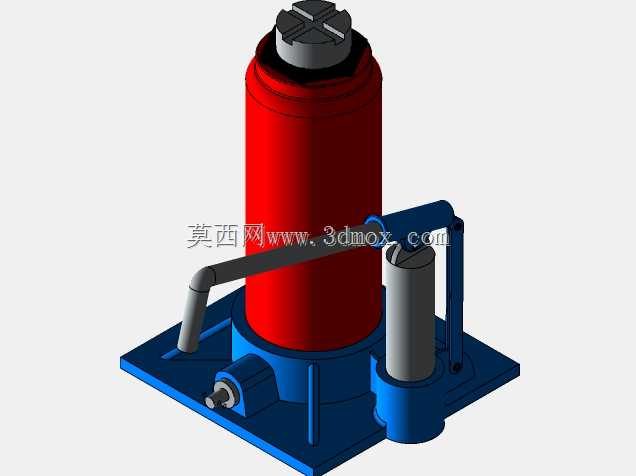

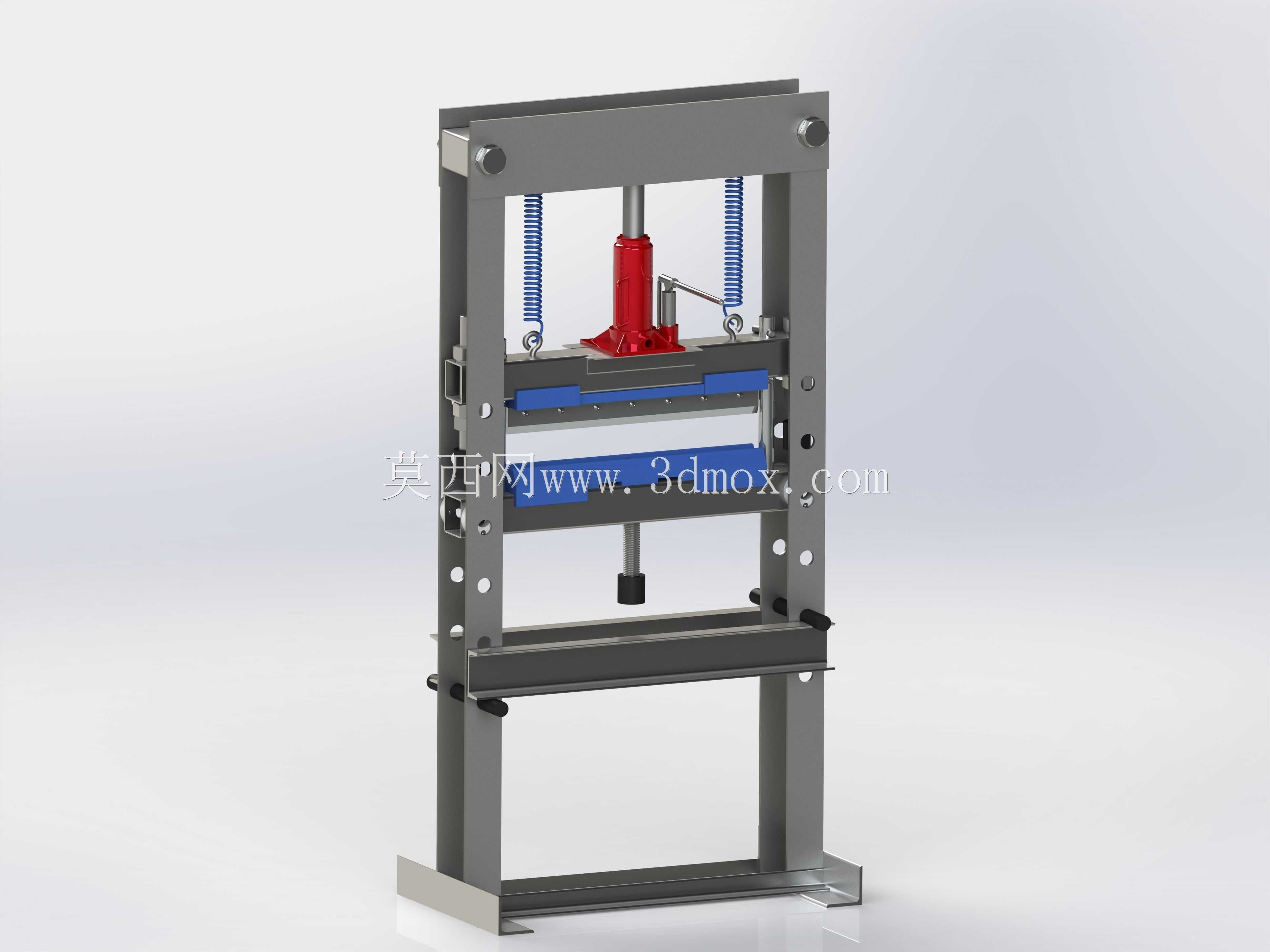

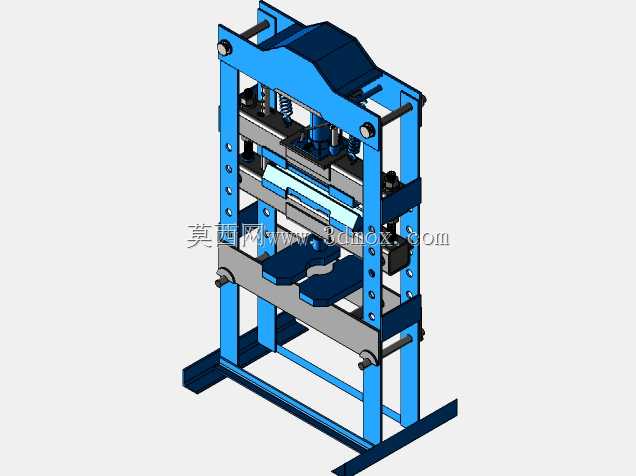

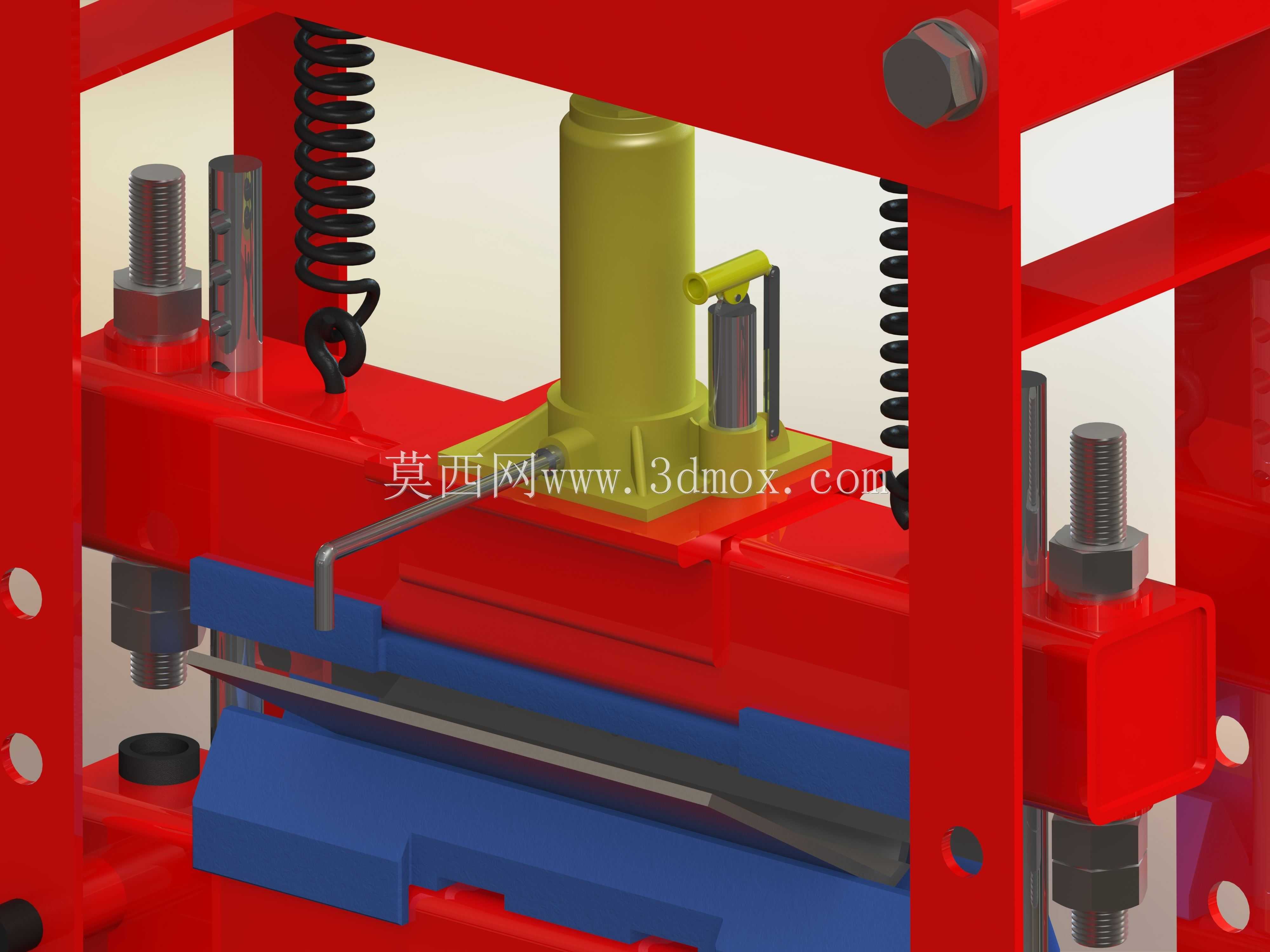

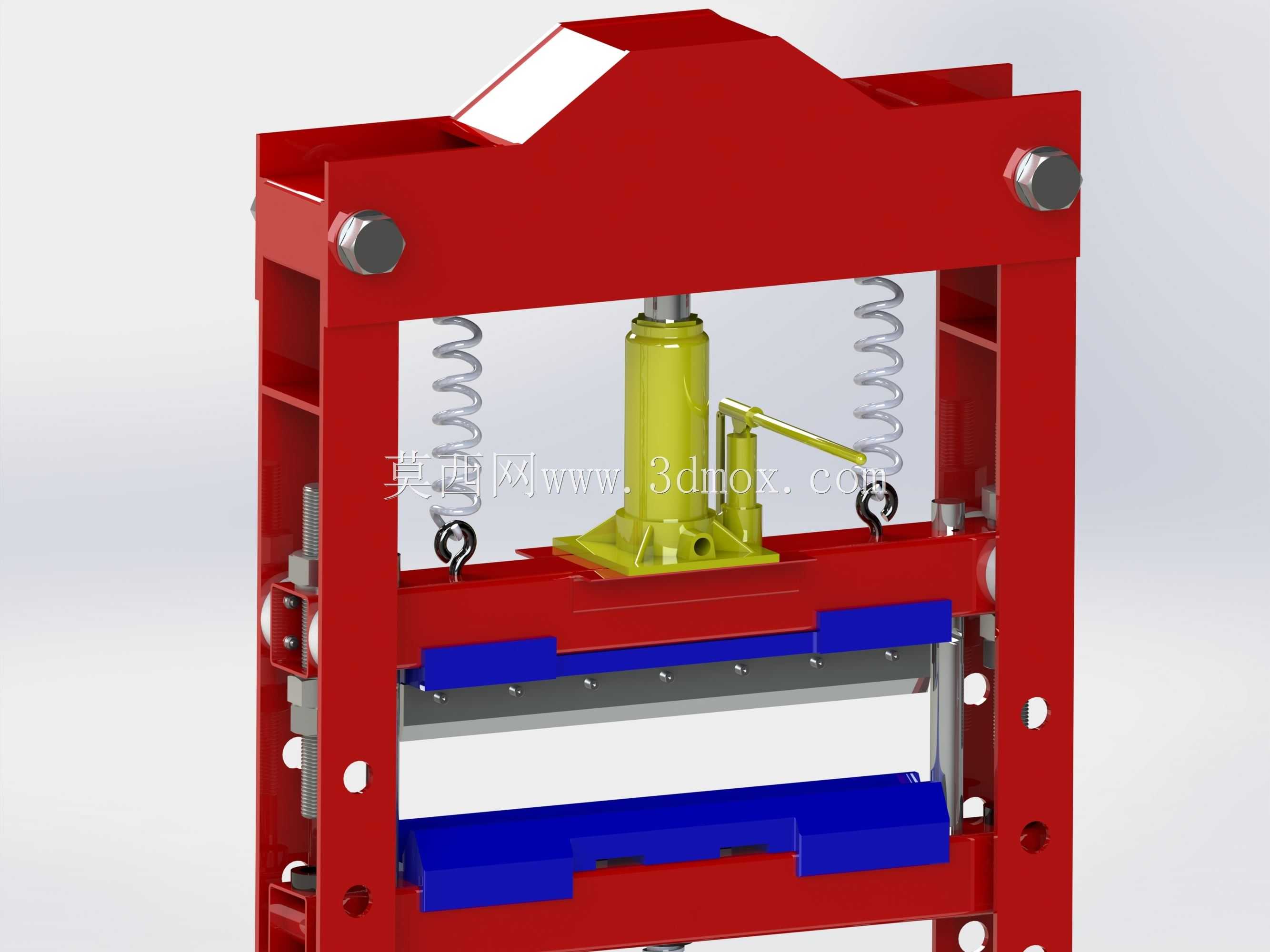

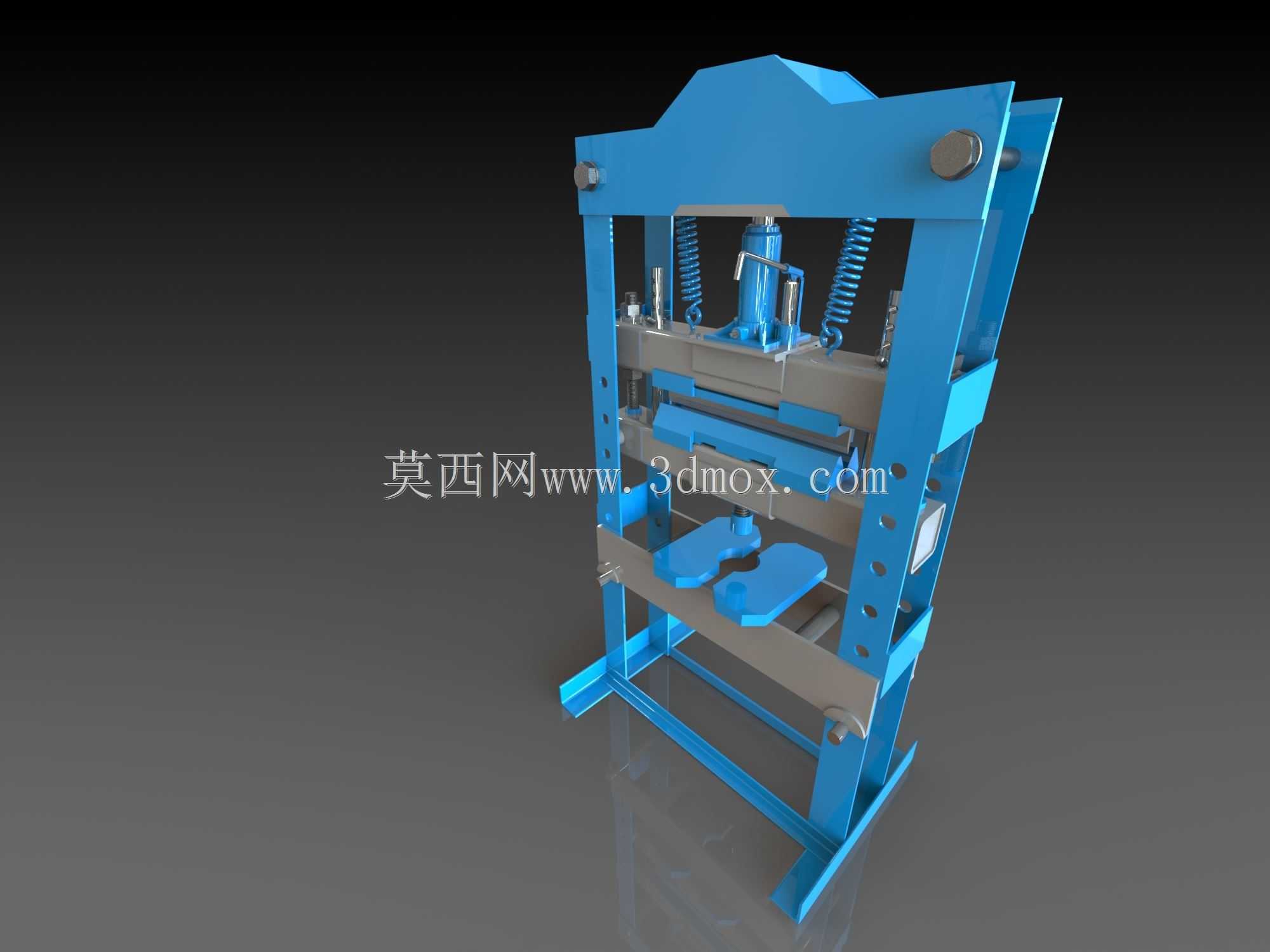

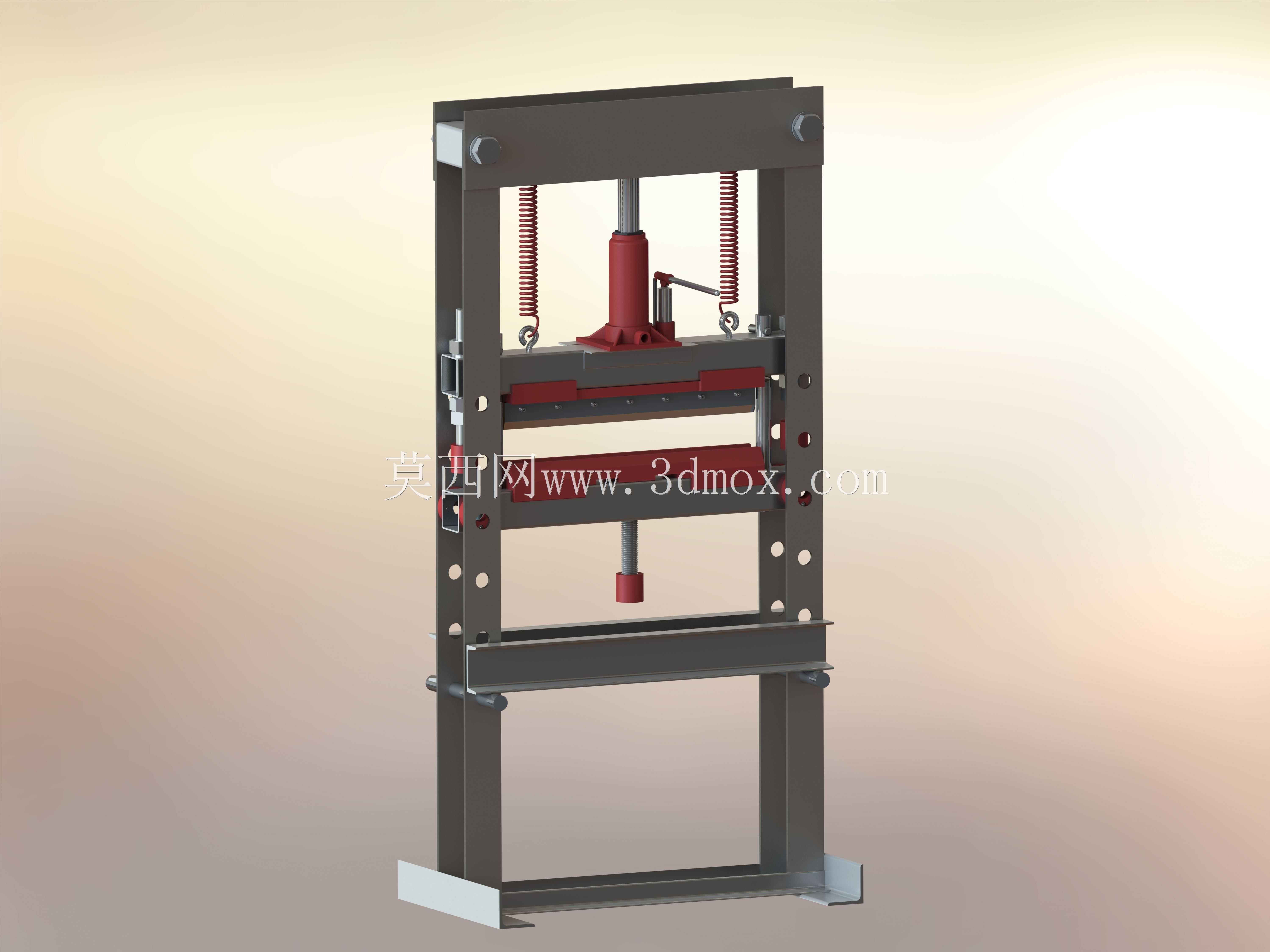

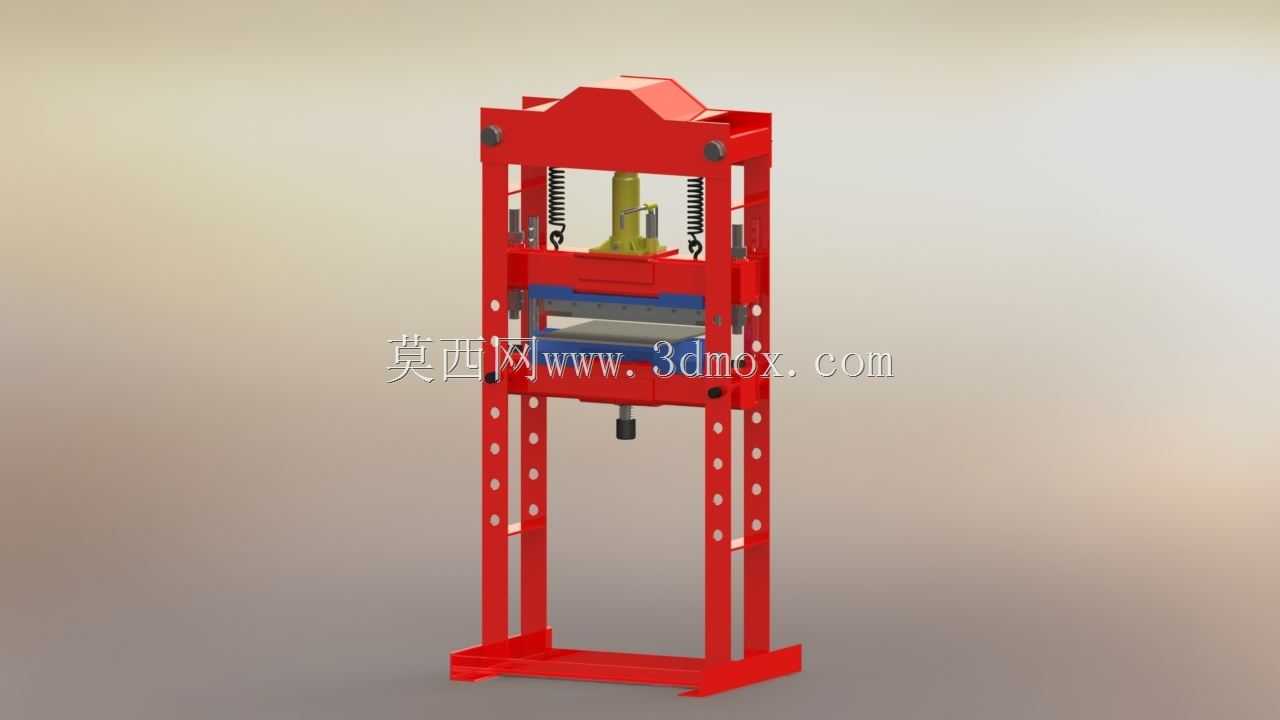

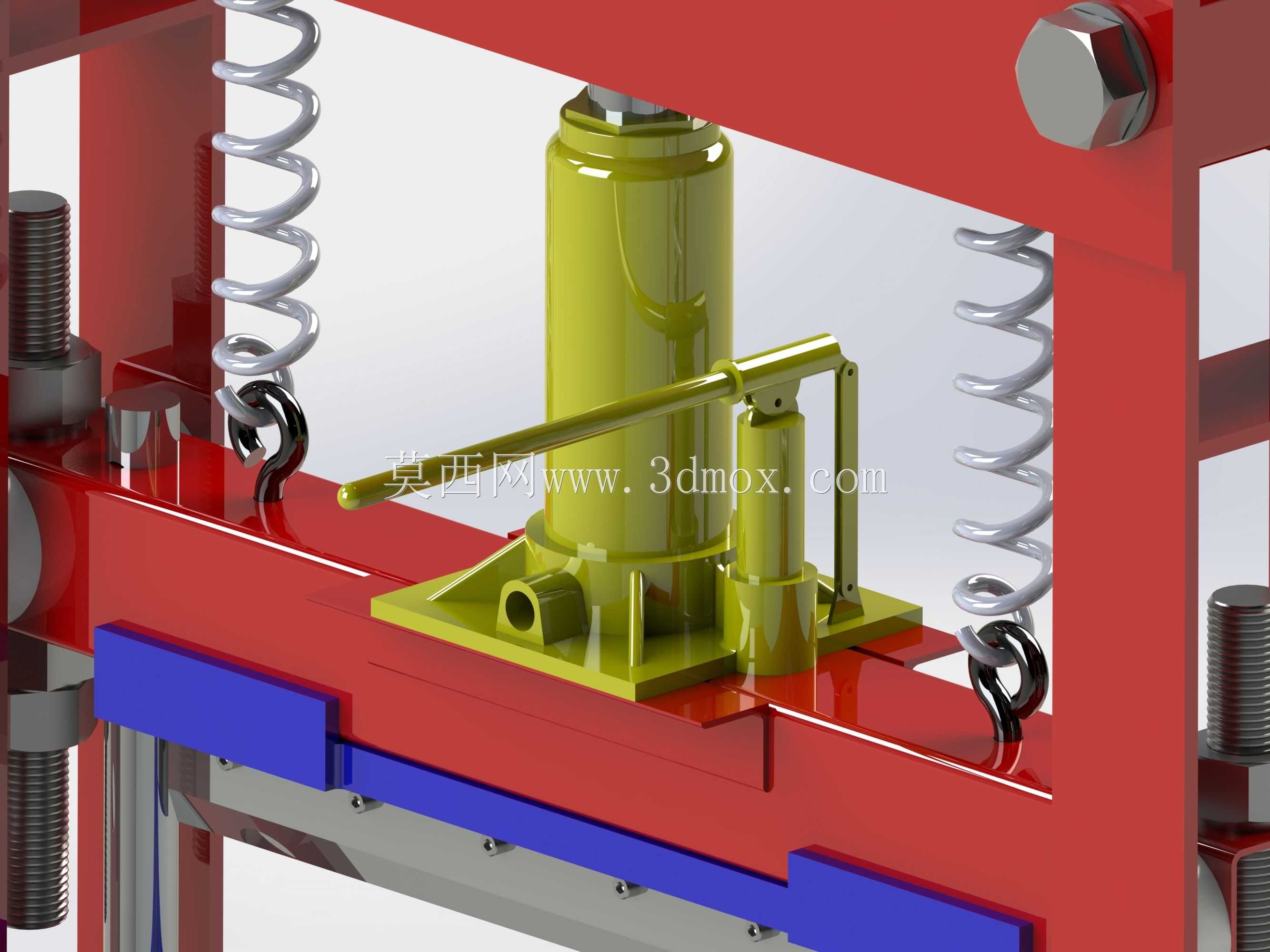

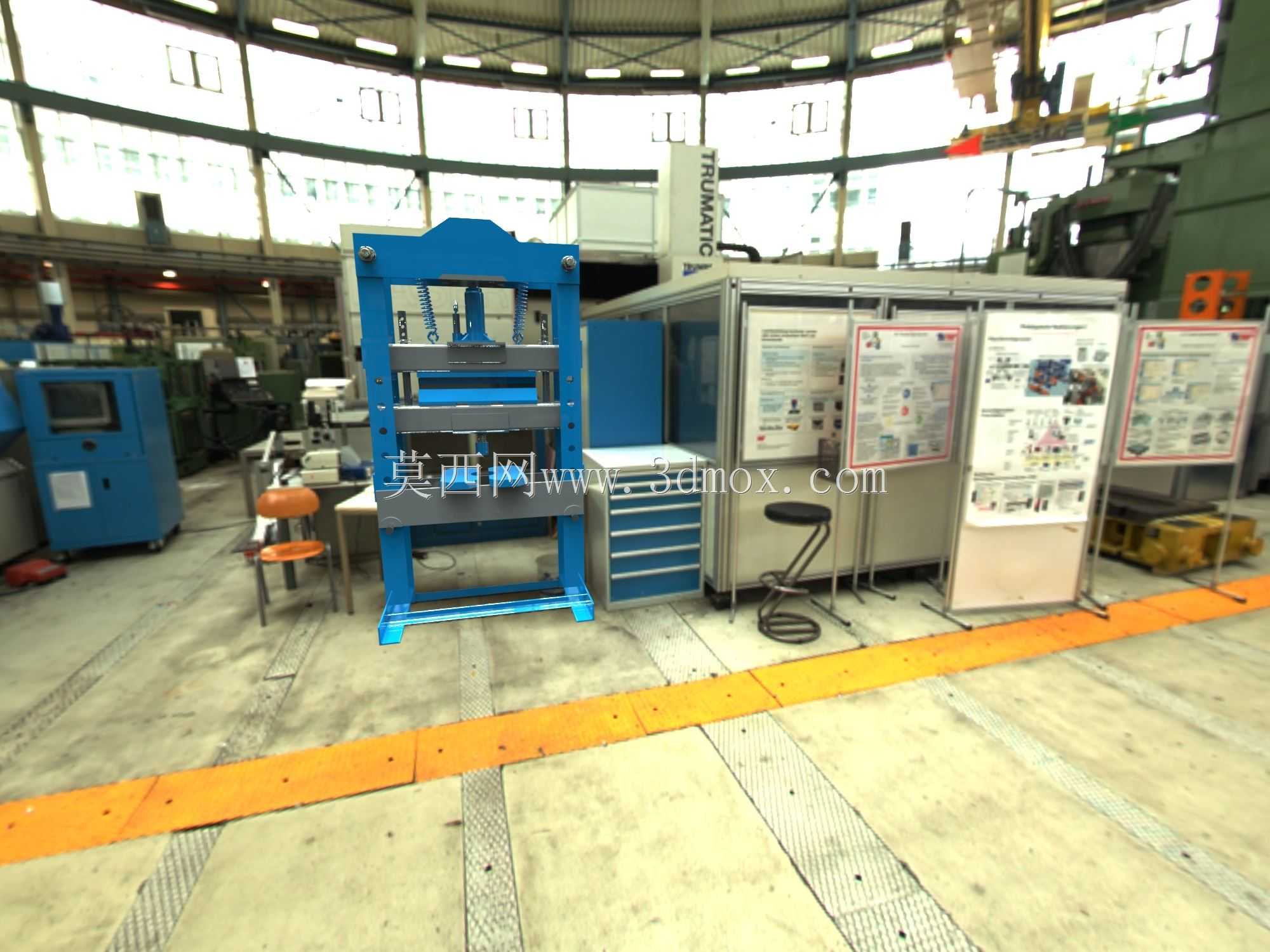

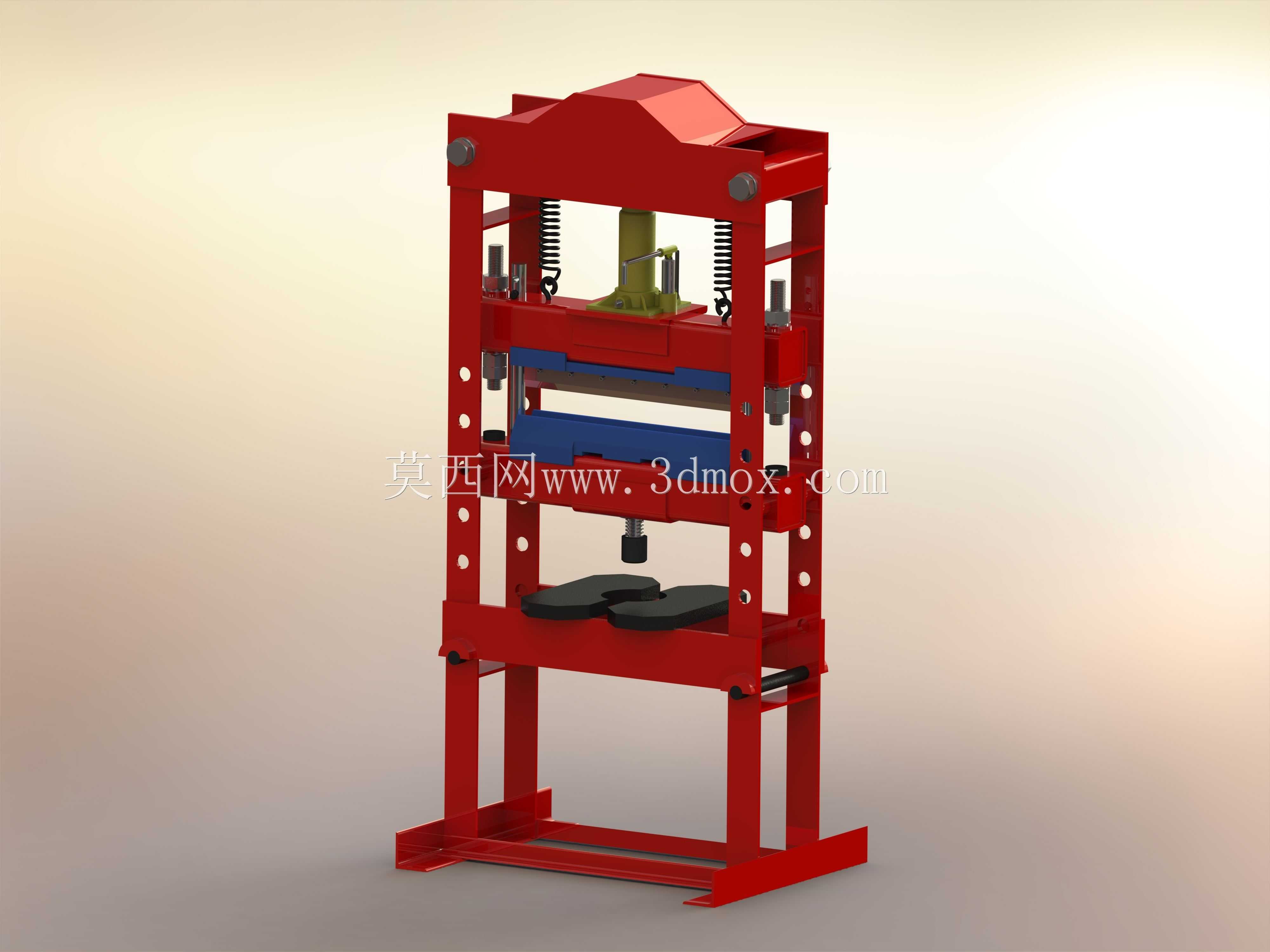

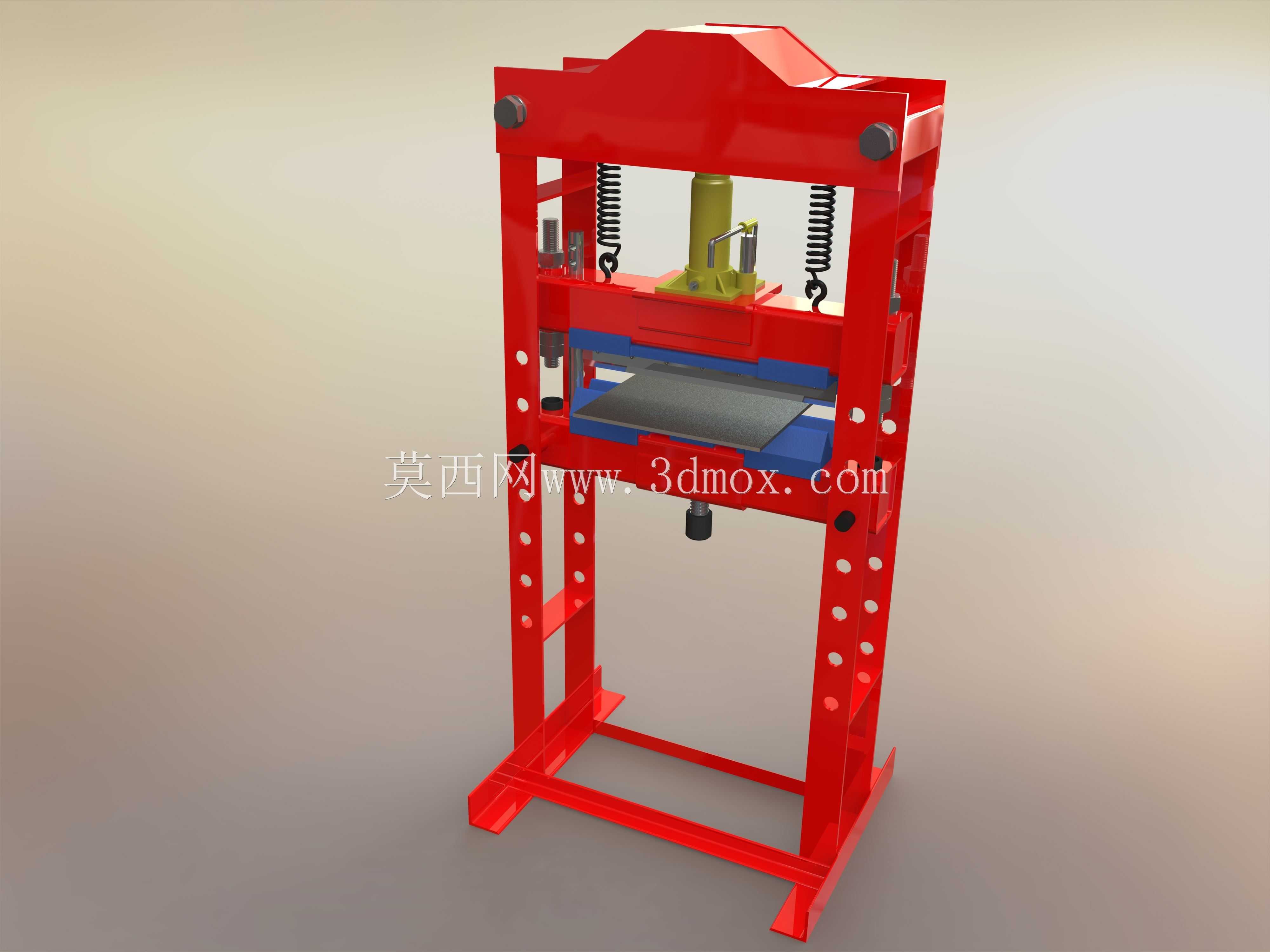

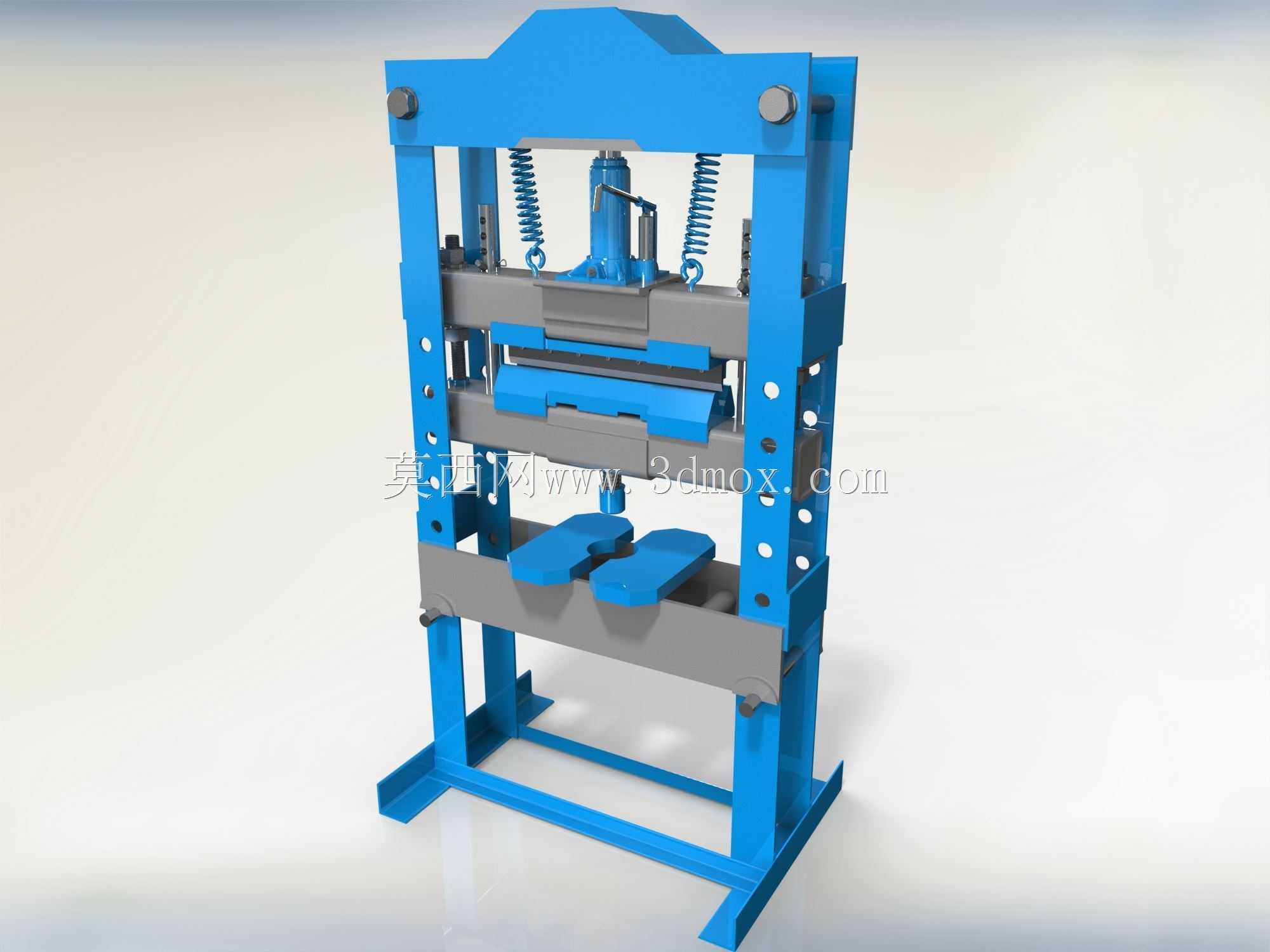

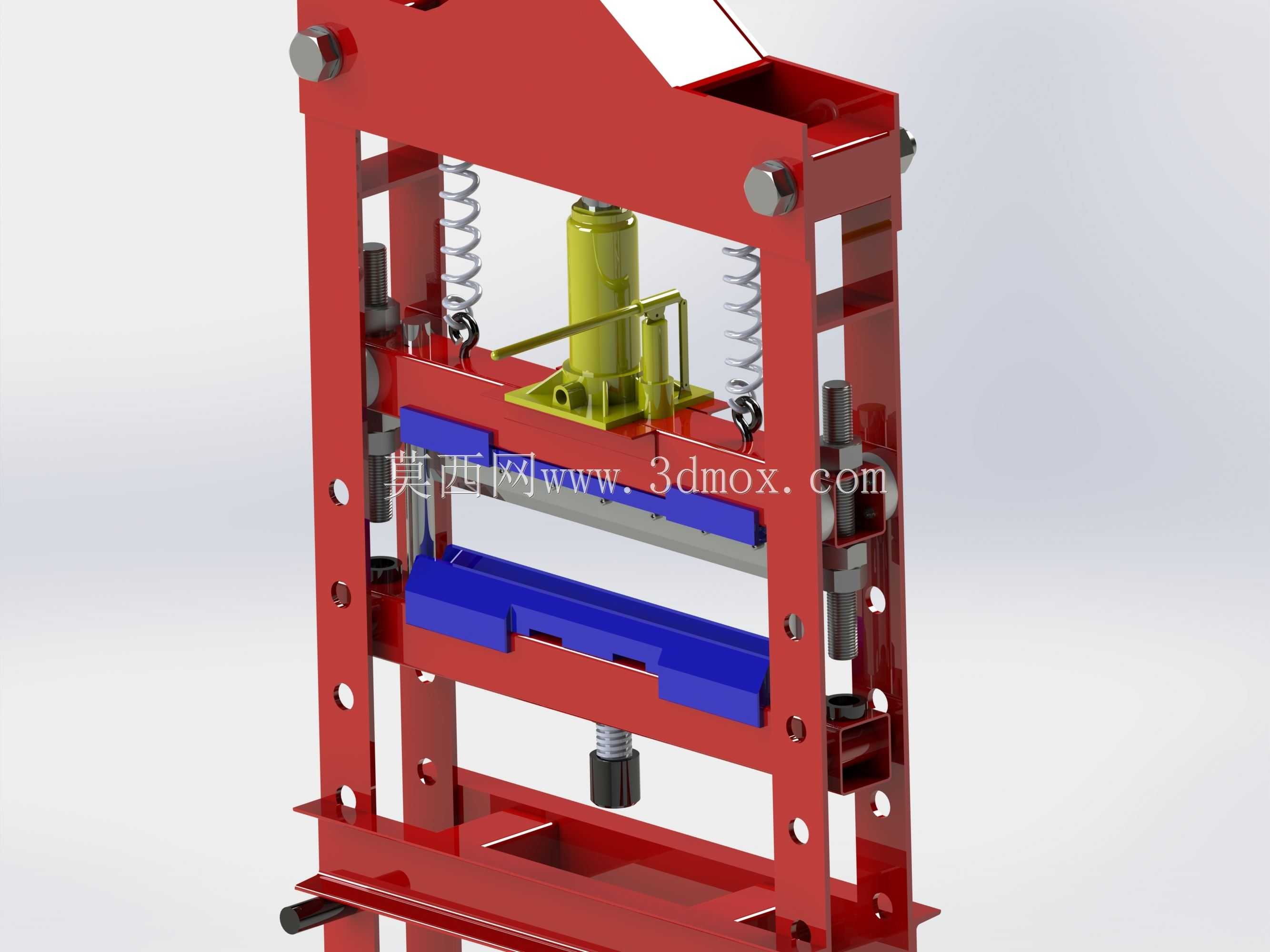

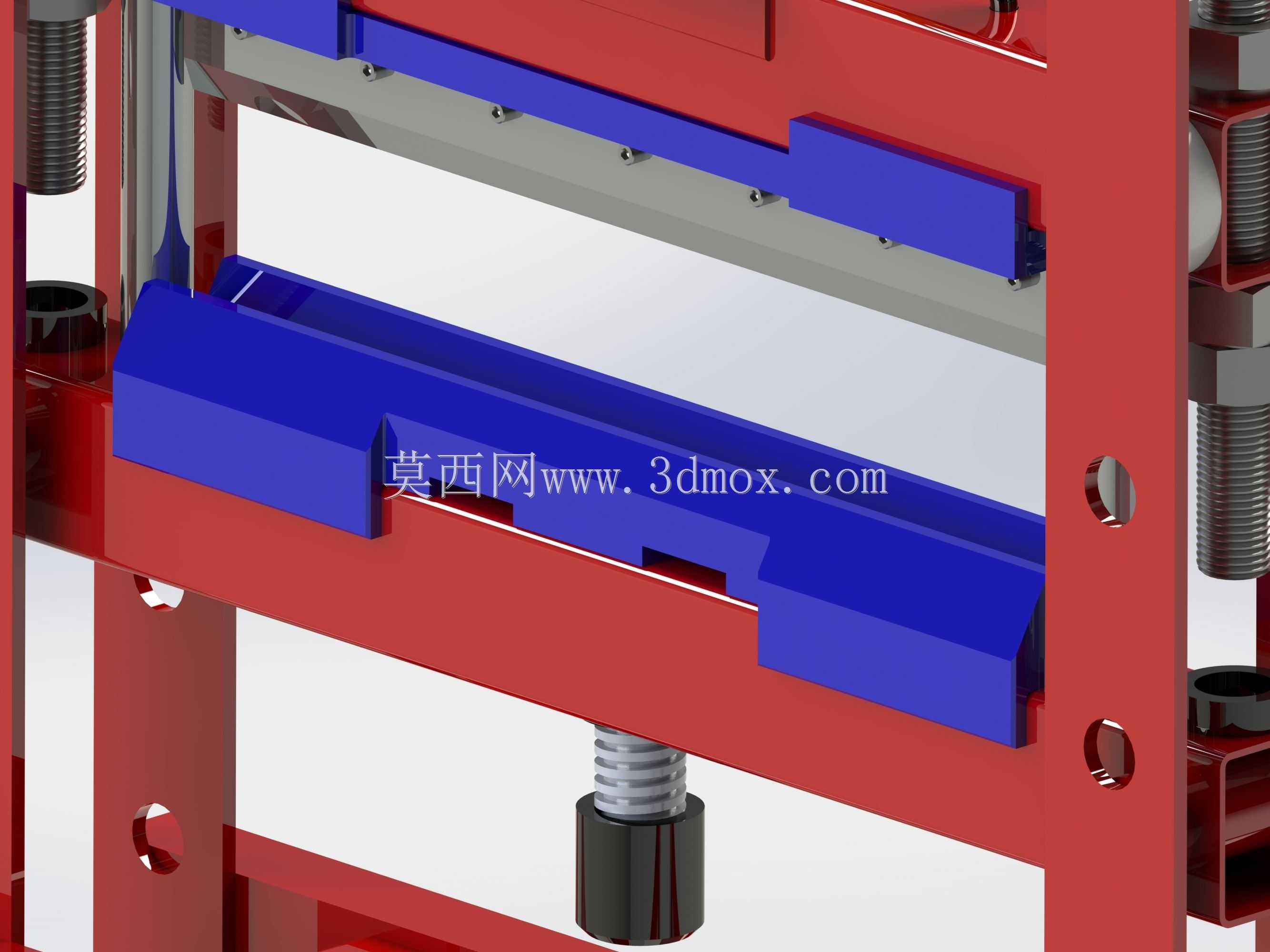

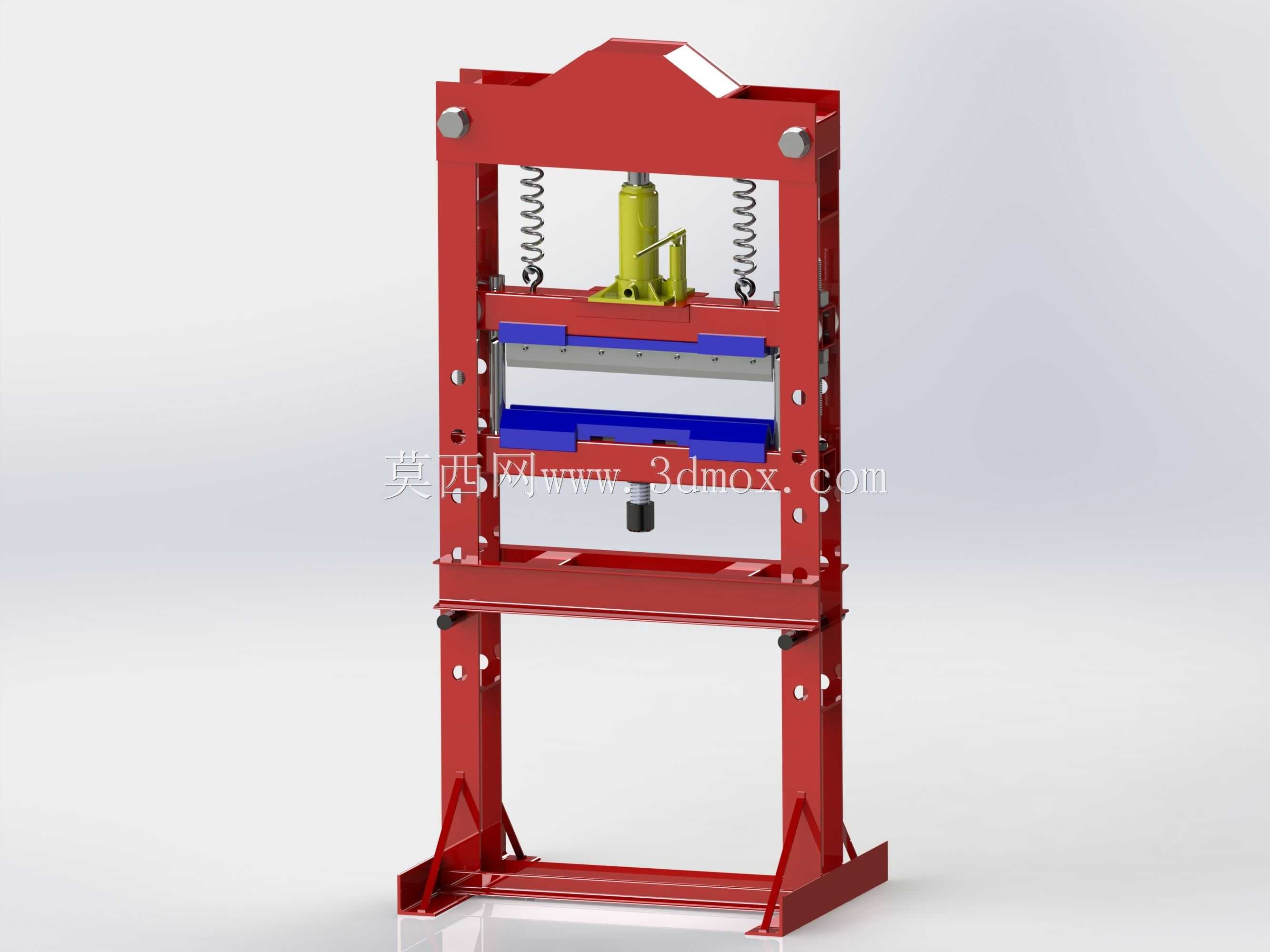

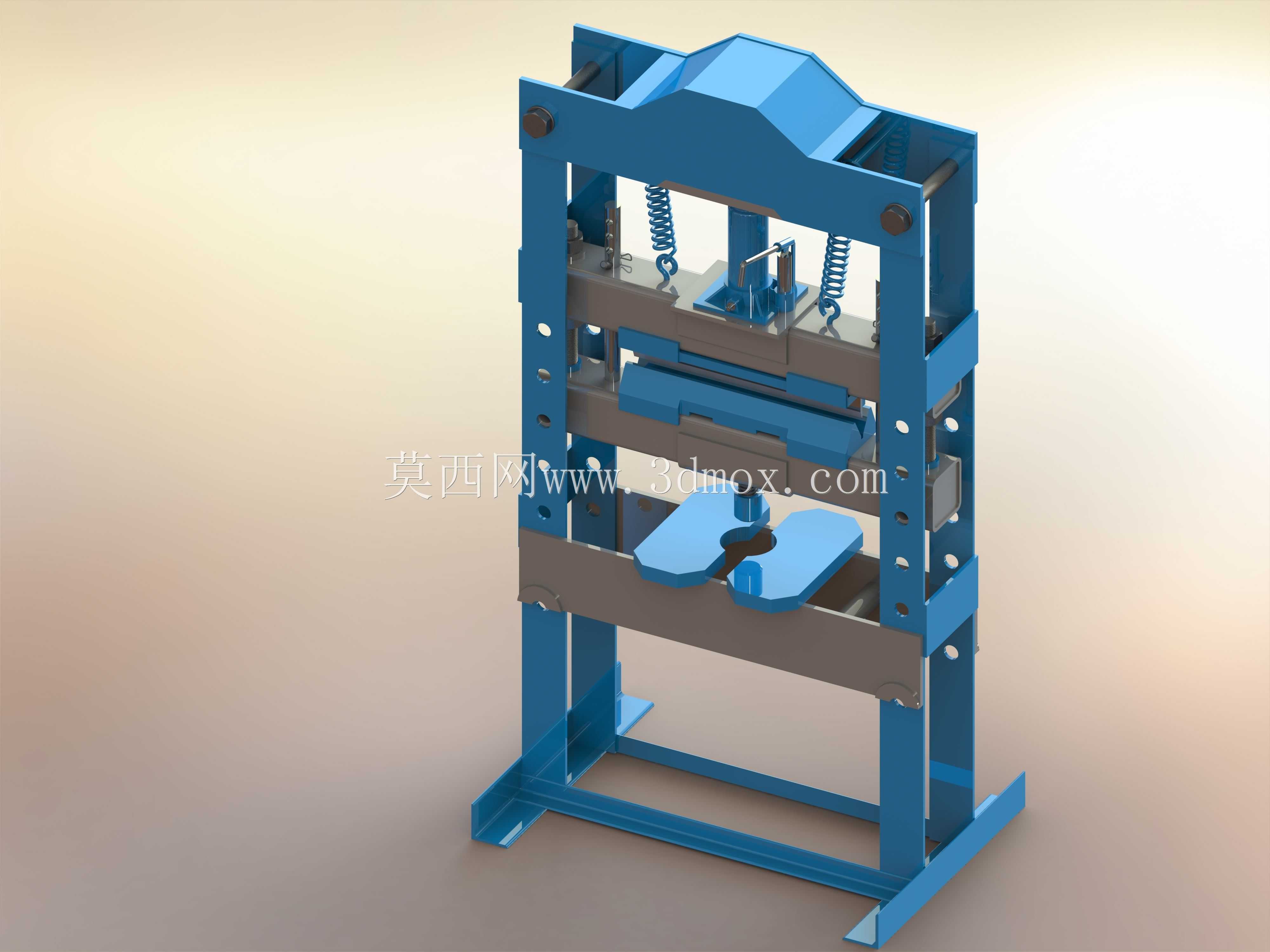

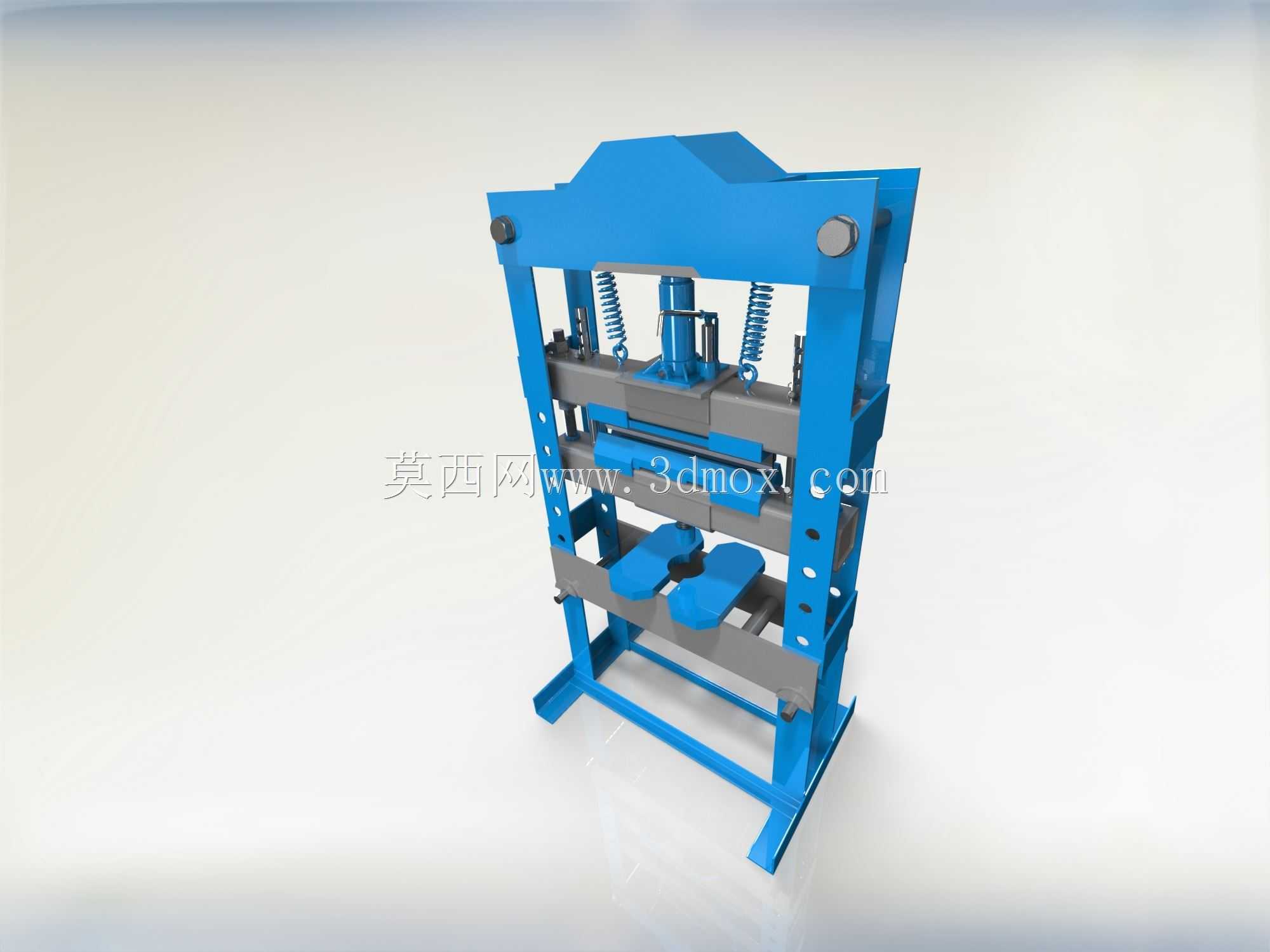

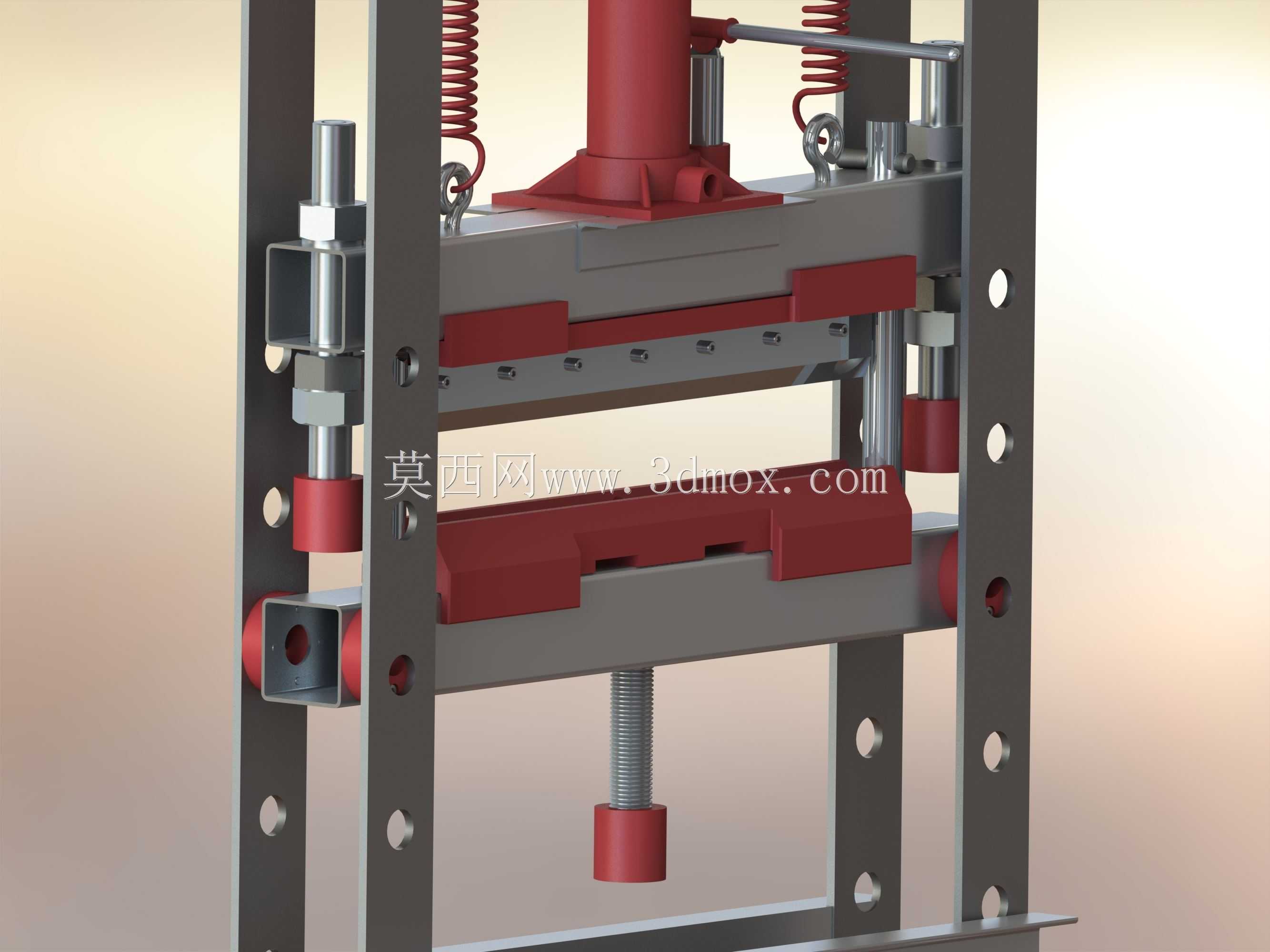

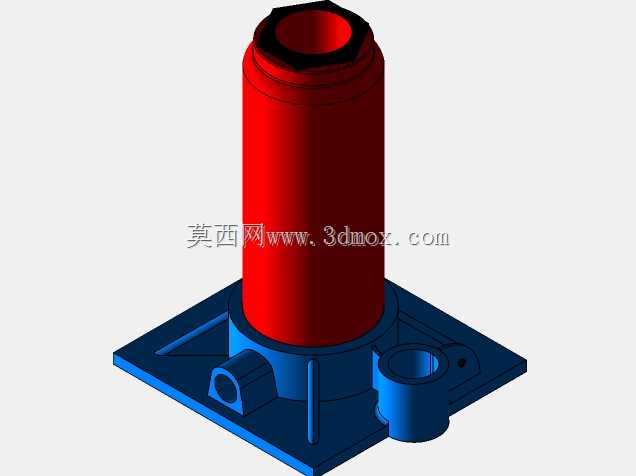

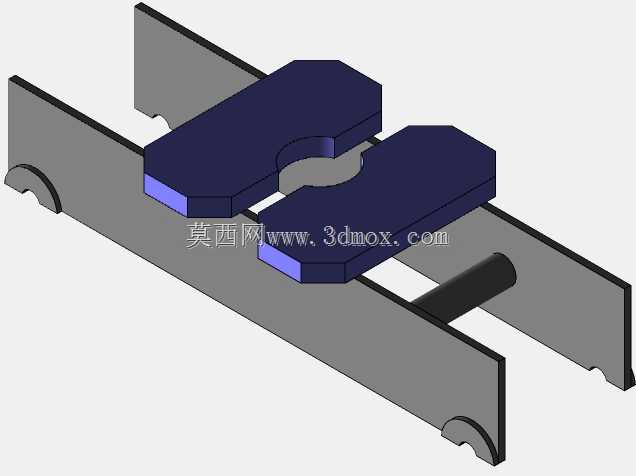

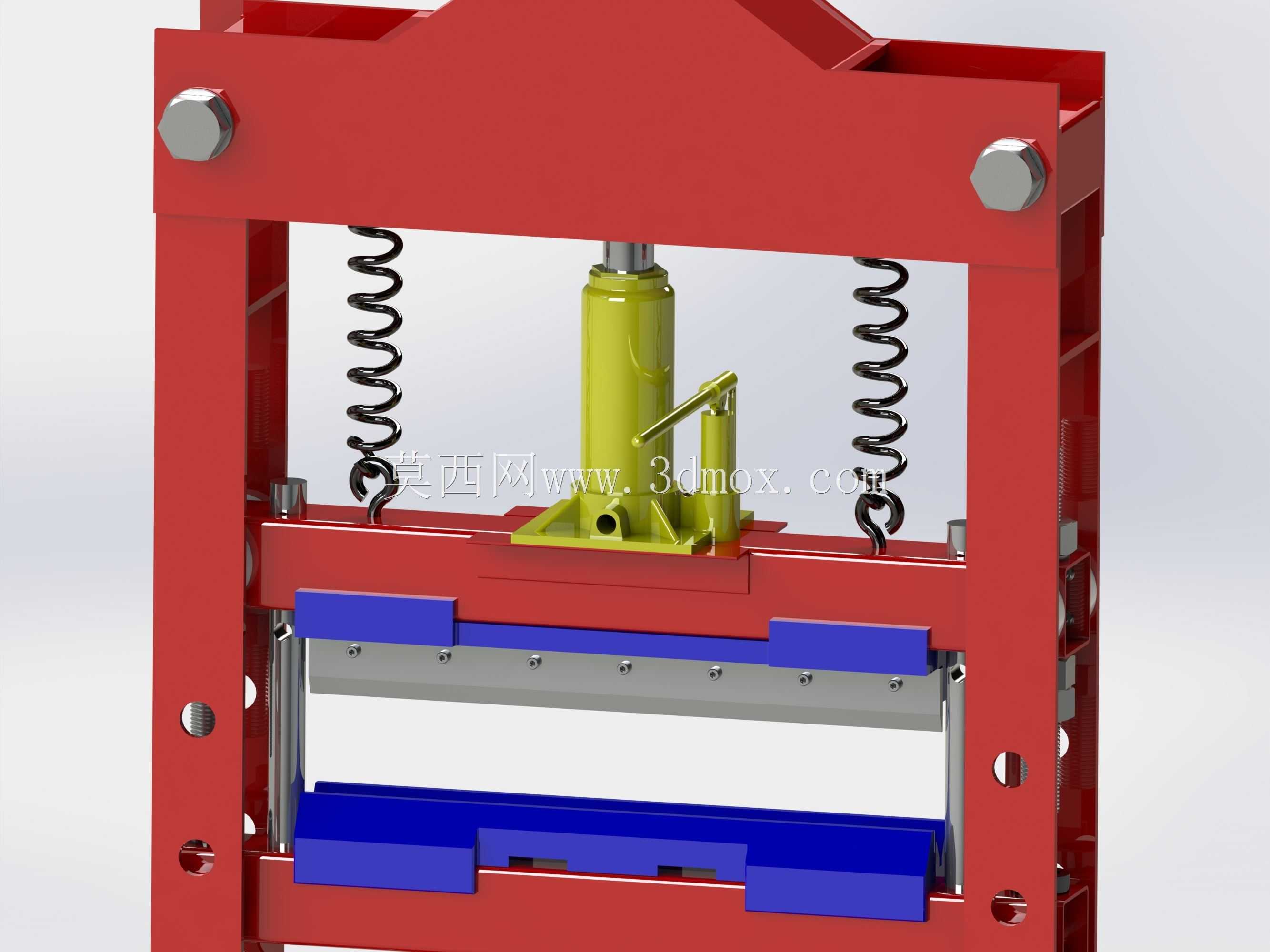

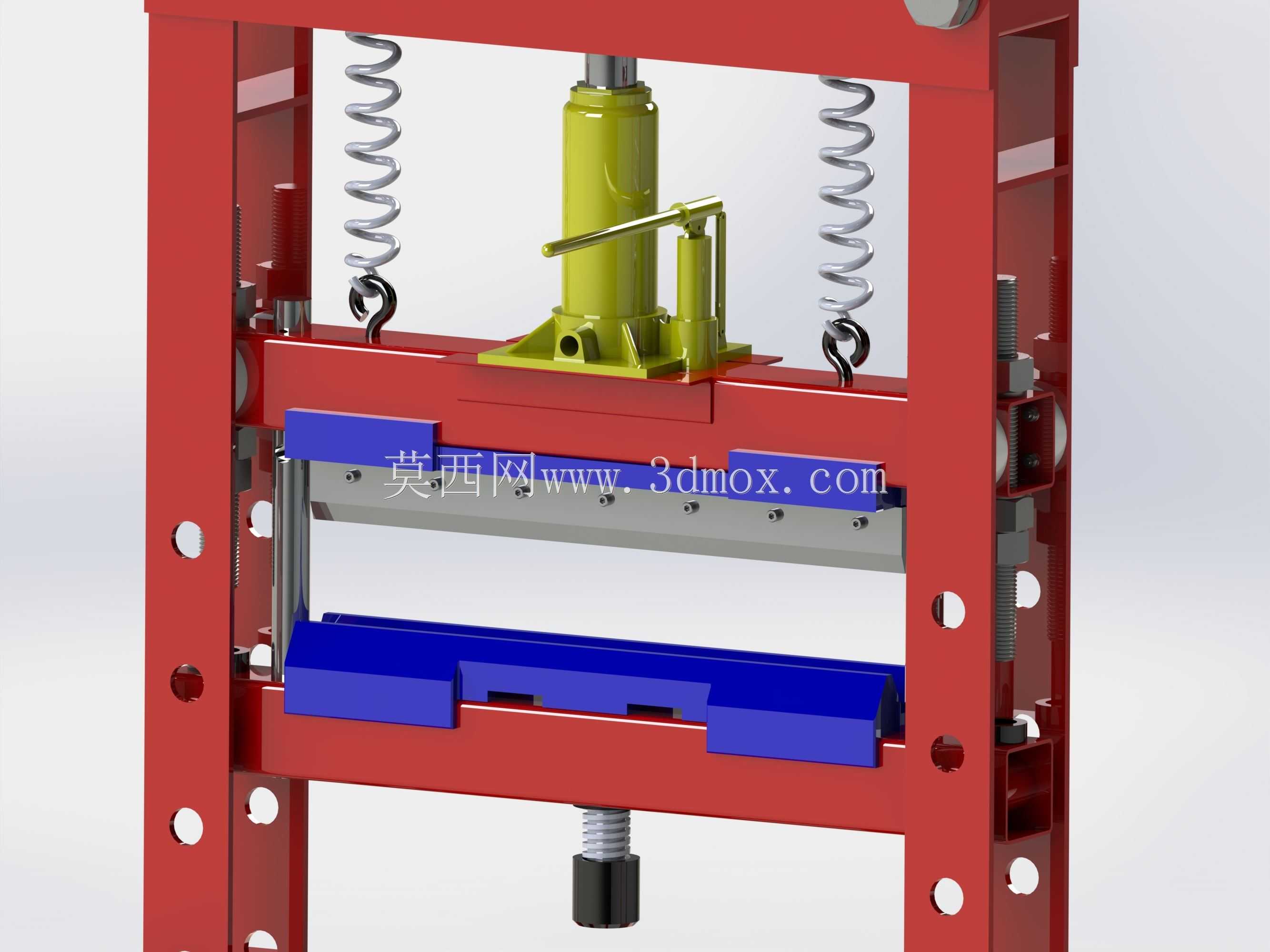

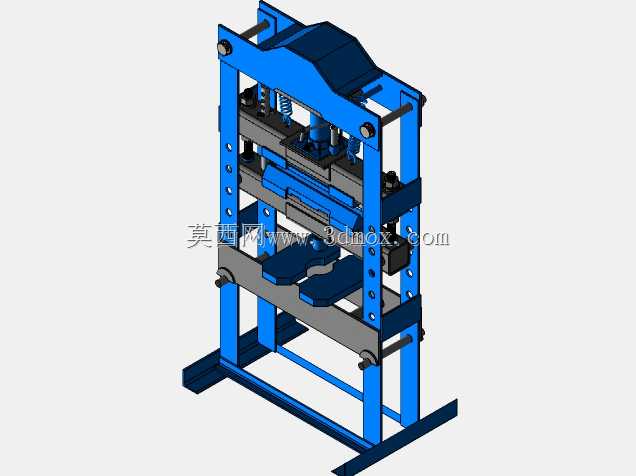

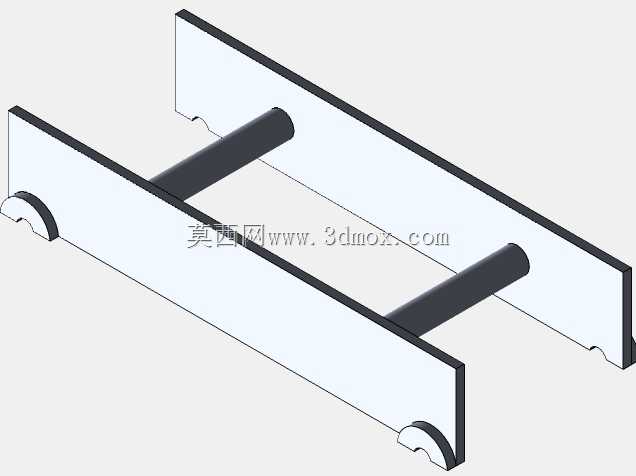

这款液压驱动的双工位加工设备，主要面向小型机加工车间、五金维修站点、钣金加工个体户的日常加工作业场景，可同时满足轴类零件压装、小型板材折弯两类核心加工需求，无需额外购置多台单功能设备，能有效压缩小型加工场所的设备采购成本与占地空间。设备采用立式龙门框架结构作为主体承载基础，两侧立柱预留多组等距调节孔位，可根据待加工工件的高度尺寸灵活调整工作台的安装位置，适配不同高度规格的工件加工需求，工作台面采用分体式可调垫板设计，压装作业时可根据工件外形调整垫板间距，避让工件突出结构，保证压装过程受力均匀。上部加载模块集成十吨级液压千斤顶作为动力输出源，两侧加装复位弹簧组件，压制作业完成后可带动压头自动复位，无需人工手动提拉复位，降低操作人员的作业强度。设备中部集成可快换的折弯模具组件，更换对应模具后即可完成薄钢板的直角折弯、压筋等钣金加工作业，折弯工位的下模同样支持位置调节，可适配不同宽度的板材折弯需求，无需额外定制专用折弯工装。从安装边界来看，设备整体采用落地式安装结构，底部框架自带支撑脚，无需额外浇筑混凝土地基，放置在平整的硬化车间地面即可投入使用，整体占地宽度不足一米，纵深尺寸适配常规车间通道的摆放要求，无需对现有车间布局做大规模调整即可完成布设。设计过程中重点考量了小型加工作业的通用性需求，整体结构无复杂电控组件，全部采用纯机械加液压的驱动结构，日常维护仅需定期检查液压油位与紧固件松紧即可，故障率远低于同吨位的电控压力设备，同时框架结构采用加厚型钢焊接成型，长期满负载作业也不会出现框架变形问题，压头与立柱之间加装导向滑块，压制过程中压头不会出现偏移，保证压装与折弯的加工精度。双工位的集成设计让操作人员无需在多台设备之间转运工件，同一件工件的压装、折弯工序可在同一台设备上完成，大幅缩短小型工件的加工流转时间，尤其适合小批量多品种的零散加工订单作业，可灵活应对维修配做、小型钣金件定制等非标准化加工需求。
