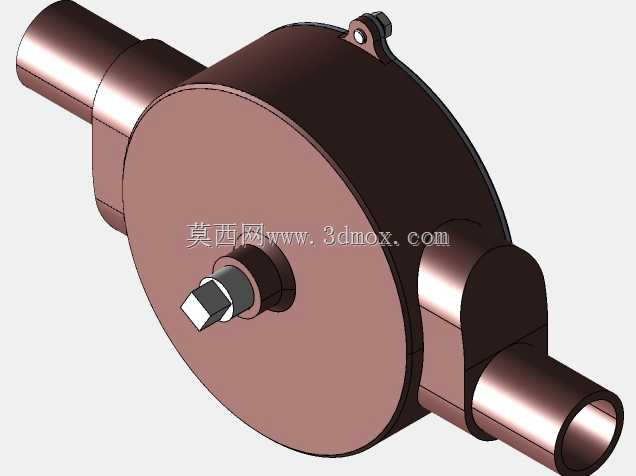

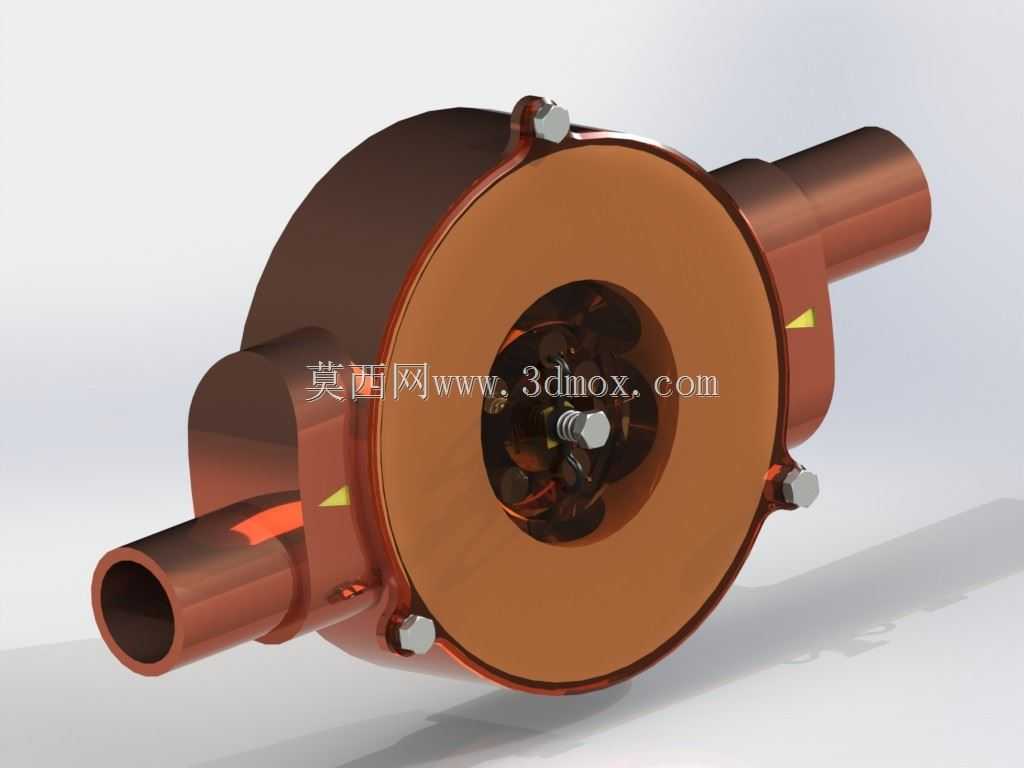

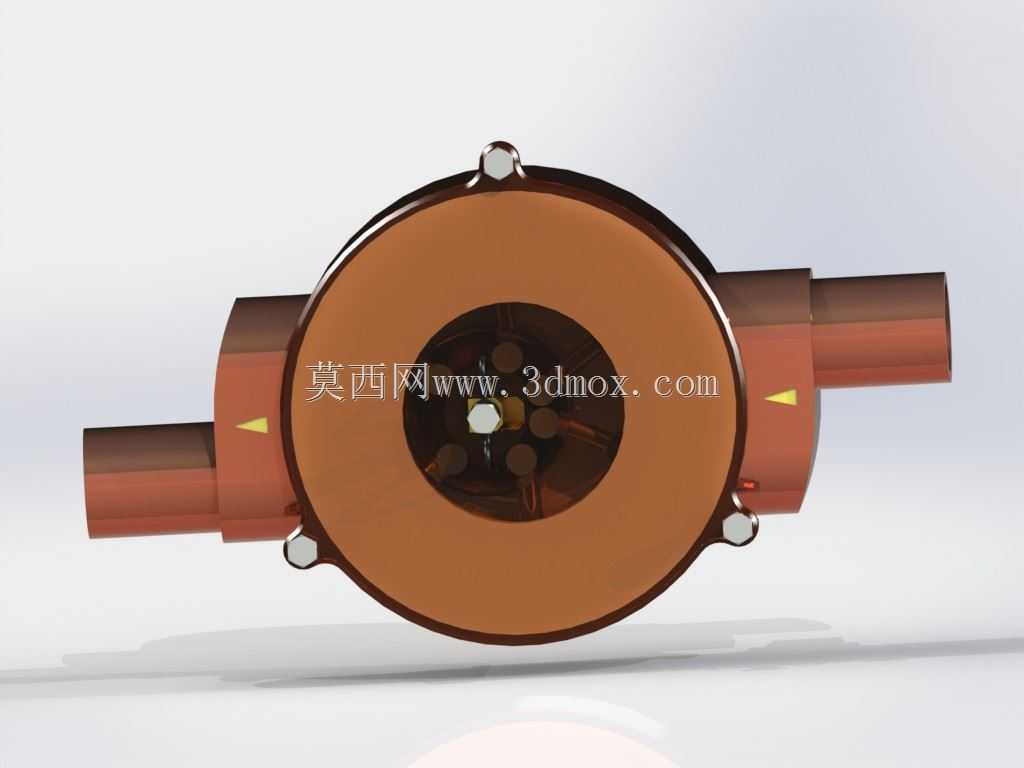

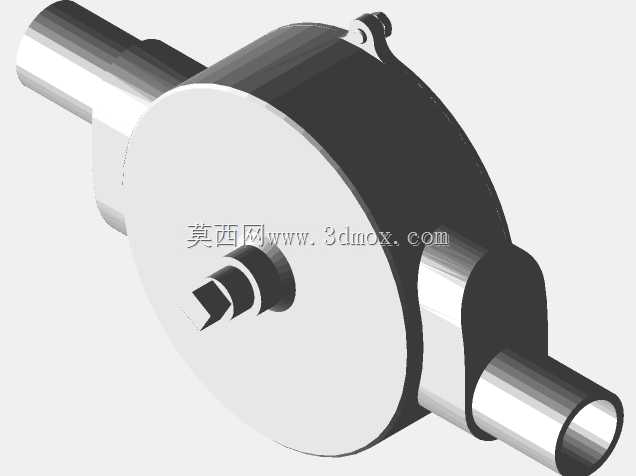

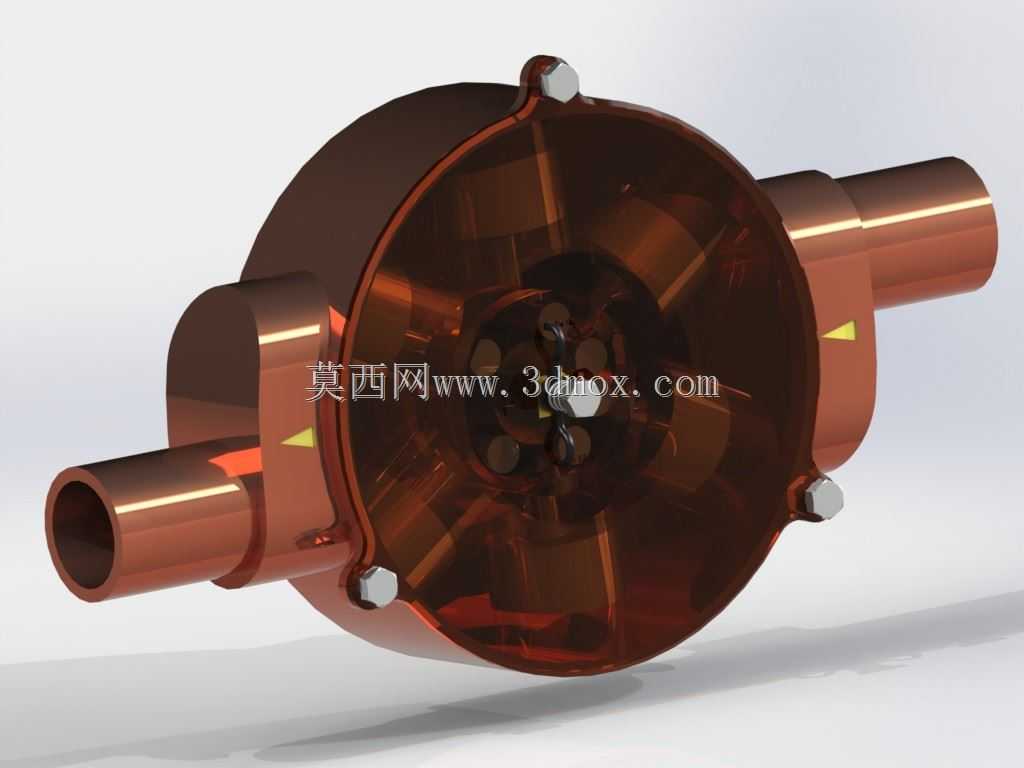

可调偏心式六活塞径向泵结构设计

这款六活塞泵采用径向布局的活塞组件设计，核心依靠可调偏心机构实现排量调节，区别于固定排量的柱塞泵结构，可根据管路系统的实际流量需求调整偏心距，改变活塞往复行程长度，进而实现输出流量的线性调节，适配小流量高精度流体输送的工况场景。从结构布局来看，六个活塞沿转子周向均匀分布，相邻活塞夹角保持60度，运转过程中活塞依次完成吸排液动作，相比单活塞或三活塞结构，输出流量的脉动率大幅降低，管路内的流体冲击更小，可有效降低输送管路的振动与噪声，适合对流量稳定性要求较高的精细化工加注、实验室流体循环、小型液压系统动力供给等场景。泵体采用对称式的进出液接口设计，两个管路接口沿泵壳径向对称布置，接口采用标准圆柱管螺纹结构，可直接对接同规格的硬管或软管接头，安装时无需额外定制转接接头，降低现场安装的适配成本。泵壳采用分体式装配结构，端盖与主壳体通过周向均匀布置的内六角螺栓紧固，密封面采用O型圈静密封结构，可承受额定工况下的介质压力无泄漏，日常维护时仅需拆卸端盖螺栓即可检查内部活塞与偏心组件的磨损情况，维护操作空间充足，无需将整个泵体从管路上完全拆除。偏心调节机构集成在泵轴输入端，调节端设置有刻度标识，可直观读取当前偏心距对应的排量参数，调节过程中无需拆解泵体，仅通过外部调节旋钮即可改变偏心量，适配工况变化时的快速参数调整需求。活塞组件采用耐磨材质配合导向套结构，活塞往复运动过程中导向套可提供稳定的径向支撑，避免活塞偏磨导致的密封失效，延长易损件的更换周期。从安装边界来看，泵体整体为圆盘式结构，安装法兰设置在泵壳背部，法兰孔位采用跨中分布设计，可适配卧式、立式两种安装姿态，安装时需预留足够的轴向操作空间用于偏心调节与端盖拆卸，径向空间需避开进出液接口的管路弯折半径，避免管路安装时与周边设备产生干涉。内部流道采用平滑过渡设计，无直角急转弯结构，可减少流体在泵腔内的压力损失，提升容积效率，同时避免介质内的固体颗粒在流道拐角处沉积，适配含少量微小固体颗粒的洁净流体输送场景。
