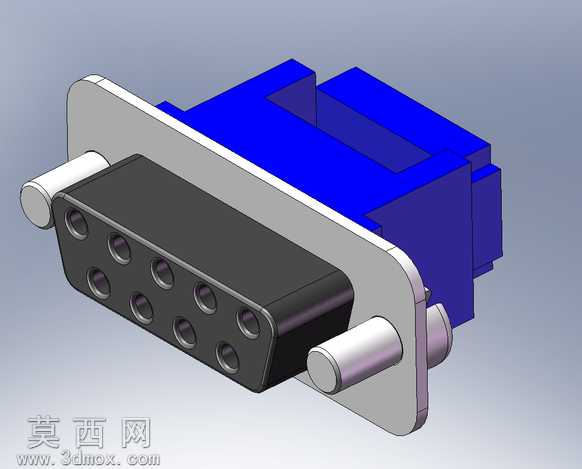

DB9孔式串口连接器三维结构设计

本模型为DB9孔式串口连接器的三维参数化设计成果，建模过程严格遵循实际工业连接器的尺寸规范与装配逻辑，采用自底向上的建模思路完成各部件的构建与整体装配。首先针对金属安装法兰部分，通过草图绘制法兰的安装轮廓、定位孔位置与固定柱安装位，采用拉伸凸台命令生成法兰基体，对边缘做圆角过渡处理还原真实产品的倒角工艺，金属材质赋予哑光镀镍质感，调整反射参数模拟金属镀层的细腻光泽，还原实际产品的金属表面处理效果。针对黑色胶芯插孔部分，先绘制9个插孔的环形阵列排布草图，通过拉伸切除生成插孔腔体，再构建胶芯的外围定位卡扣结构，胶芯部分赋予哑光黑色工程塑料材质，调整粗糙度参数模拟塑胶件的磨砂质感，精准还原胶芯与金属法兰、蓝色塑壳的装配卡位结构，确保各部件装配时无干涉错位。针对尾部蓝色塑壳部分，通过多步拉伸与切除命令构建塑壳的内部走线腔体、外部加强筋结构与卡扣定位槽，塑壳部分赋予亮蓝色阻燃PBT塑料材质，适当调整高光参数还原工程塑料的表面质感，同时还原塑壳与金属法兰的卡接装配关系。两侧的金属固定柱采用旋转凸台命令生成柱体与端部的滚花结构，赋予与法兰一致的镀镍金属材质，还原固定柱的铆接装配结构。建模过程中对所有配合面做公差预留设计，确保虚拟装配的干涉检查全部通过，各部件的拔模角度符合注塑生产的工艺要求，渲染阶段采用柔和的环境光搭配定向补光，突出各部件的材质差异与结构层次，清晰展现连接器的装配关系与细节特征，可直接用于电子设备接口结构验证、线束装配模拟、教学演示等场景，完整还原了工业级DB9孔式连接器的真实结构与外观特征。
