车辆用螺旋弹簧式液压避震器结构设计

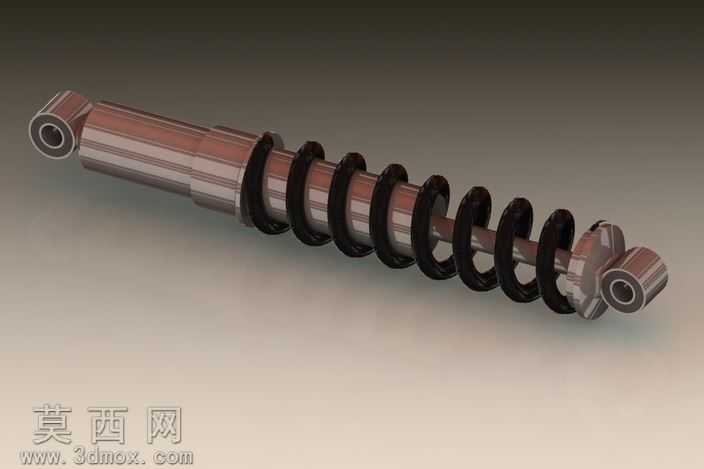

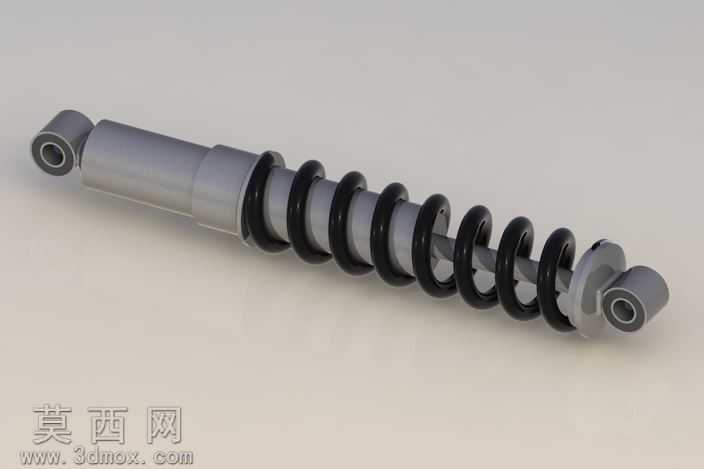

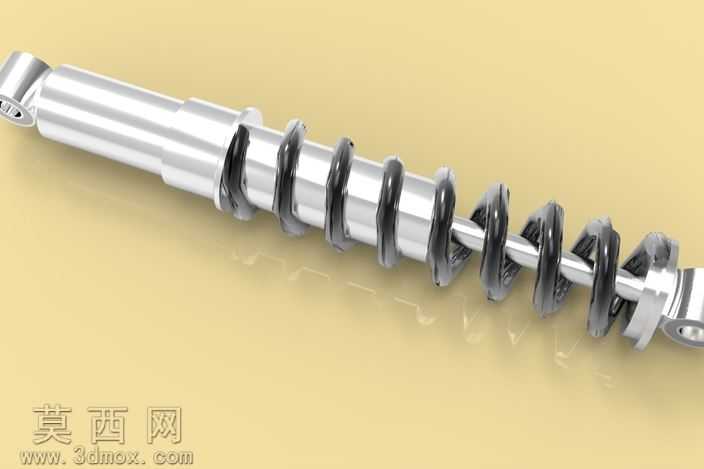

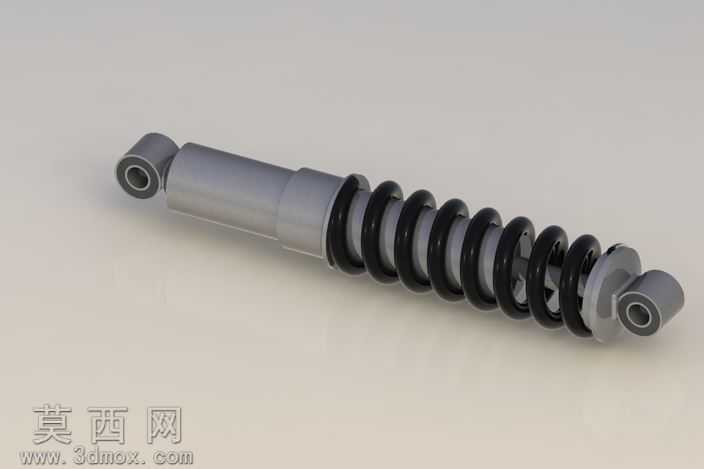

本作品为车辆悬挂系统所用的螺旋弹簧式液压避震器三维建模成果，建模过程依托三维机械设计软件完成，整体采用自底向上的装配建模思路，先逐一完成各独立零件的参数化建模，再按照实际装配约束完成整体组装，完整还原了避震器的真实结构与装配关系。模型核心结构包含上下安装吊耳、液压缸筒、活塞杆、螺旋减震弹簧、端部密封件、限位挡圈等部件，各零件的尺寸比例严格参照实物测绘参数设定，保证了结构的合理性与尺寸的准确性。建模过程中，对液压缸筒的内壁光滑结构、活塞杆的同轴度要求、螺旋弹簧的节距与线径参数、安装吊耳的衬套安装位都做了精准还原，弹簧部分采用螺旋扫描特征生成，严格匹配弹簧的有效圈数、支撑圈数与端部并紧磨平的结构特征，避免了普通拉伸或阵列生成弹簧的结构失真问题。材质与渲染阶段，针对不同零件的实际材质做了区分设置：液压缸筒与活塞杆采用金属镀铬材质，调整了反射率与粗糙度参数，还原金属部件的哑光金属质感与局部高光效果；螺旋弹簧采用黑色弹簧钢喷塑材质，设置了细微的颗粒质感来模拟表面喷塑层的触感；上下安装吊耳采用铸钢材质，调整了漫反射参数还原铸件的哑光厚重质感；吊耳内部的缓冲衬套采用橡胶材质，设置了低反光、高粗糙度的参数来模拟橡胶的视觉特性。渲染阶段采用柔和的工作室光源，多角度打光避免金属部件出现过曝的高光区域，同时通过环境遮蔽效果强化各零件之间的装配层次，让整体模型的结构辨识度更高。设计思路上，该避震器模型兼顾了结构展示与工程参考价值，既清晰呈现了液压阻尼与弹簧缓冲结合的减震原理结构，也保留了各零件的可编辑参数，可用于机械原理教学演示、车辆悬挂结构参考、相关零部件的设计改型参考，模型的装配约束完全符合实际装配逻辑，可直接用于生成爆炸视图、装配动画，直观展示避震器的组装流程与内部结构配合关系，能够帮助学习者快速理解避震器的工作原理与结构组成。
