航模Webra61发动机齿轮传动结构设计

本模型为0.61立方英寸排量的航模发动机及配套齿轮传动组件，建模阶段以真实Webra61航发的实测尺寸为基准，在SolidWorks2012环境下完成全参数化建模，首先通过草图绘制完成气缸散热鳍片、曲轴箱基体、活塞连杆组的轮廓约束，对散热鳍片采用线性阵列特征实现等距排布，对曲轴偏心结构采用旋转凸台配合基准面偏移完成参数定义，齿轮传动部分通过渐开线齿廓方程生成精确齿形，按照传动比匹配主动齿轮与从动齿轮的模数、齿数参数，完成齿轮啮合的干涉检查，确保传动过程无卡滞。

参数设计层面严格还原10cc排量航发的真实尺寸，配套螺旋桨规格为17×4英寸，同步完成消声器、整流罩、安装背板、装载支架的全尺寸匹配，所有配合关系采用同心、重合、齿轮机械配合完成装配约束，可实现曲轴转动带动齿轮组传动、最终驱动螺旋桨旋转的运动仿真，完整还原动力传递路径。

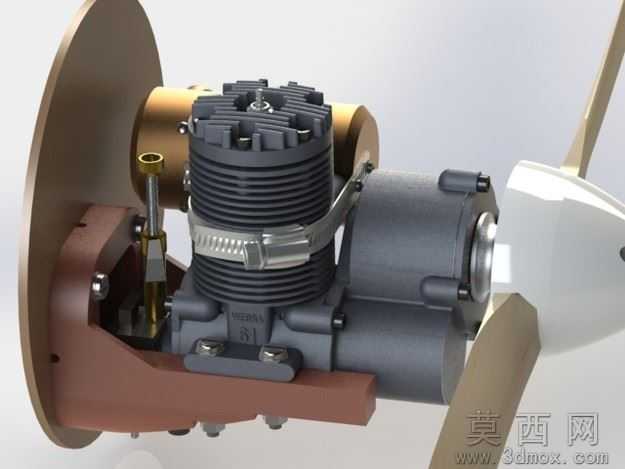

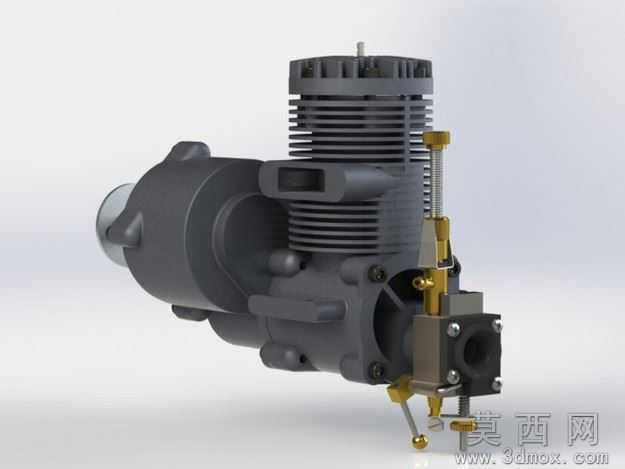

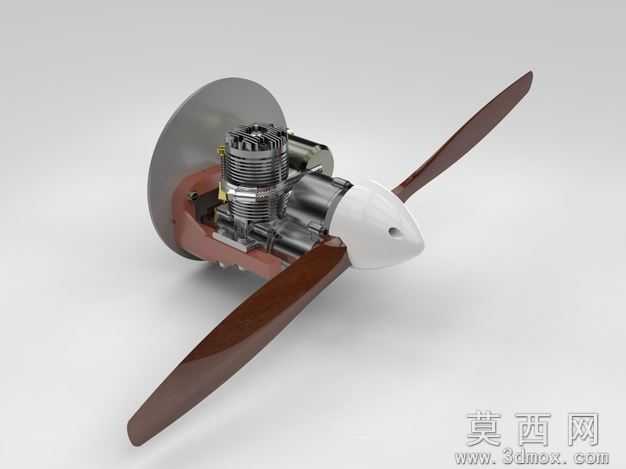

渲染材质环节针对不同部件做了差异化材质赋予：气缸散热部分采用哑光深灰铸铁材质，还原风冷发动机的散热金属质感；安装支架采用红棕色阳极氧化铝材质，金属固定螺丝采用抛光不锈钢材质，消声器与齿轮箱壳体采用磨砂铸铝材质，螺旋桨采用白色半透明尼龙材质，整流罩采用亮面白色工程塑料材质，通过环境光遮蔽与全局光照渲染，真实还原航模发动机的装配质感。

结构原理上，该模型完整还原二冲程航模发动机的动力传递逻辑：气缸内活塞往复运动带动曲轴旋转，曲轴输出端通过主动齿轮啮合从动齿轮完成转速匹配，动力经齿轮减速后传递至螺旋桨输出轴，驱动螺旋桨旋转产生拉力，配套的消声器用于降低排气噪音，整流罩用于优化进气气流、降低飞行阻力，安装背板与支架用于将发动机整体固定在航模机身前端。

软件兼容层面，模型原生为SolidWorks2012格式，同步导出STEP、IGES通用中间格式，可兼容UG、Pro/E、CATIA等主流三维设计软件打开编辑，同时提供STL格式文件，可直接导入切片软件用于3D打印验证结构，所有特征参数保留完整，可根据设计需求修改排量、齿轮传动比、螺旋桨规格等参数。

研发教学应用层面，该模型可作为航模动力系统研发的参考原型，用于验证齿轮减速传动对航发输出效率的影响，也可作为机械专业课程设计的教学案例，帮助学习者掌握二冲程发动机结构、齿轮传动配合、三维装配与运动仿真的操作流程，还可用于航模爱好者改装动力系统的结构参考，辅助完成航模动力段的匹配设计。
