博世力士乐3030系列挤压铝型材截面模型

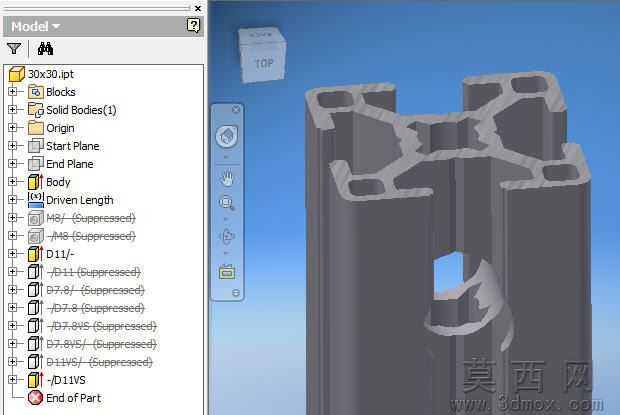

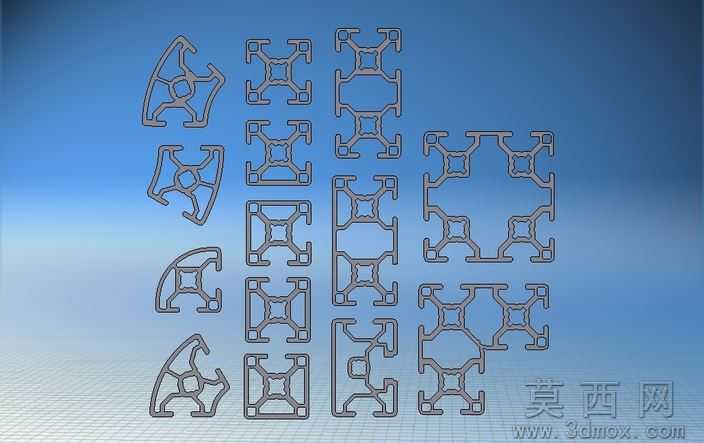

本模型为博世力士乐30x30规格系列挤压铝型材的全系列截面三维模型，建模过程严格遵循工业铝型材挤压成型的截面设计规范，首先以官方公开的型材截面尺寸参数为基准，在草图绘制阶段精准还原每一款型材的型腔结构、壁厚尺寸、安装槽位轮廓，对不同功能的型材截面做分类建模，涵盖标准直型型材、转角连接型材、封边型材、异形适配型材等全品类截面，所有草图约束完全定义，无欠约束或过约束问题，保证截面轮廓的尺寸精度达到工业生产级公差要求。参数设计层面，统一以30mm为基础截面模数，所有槽口宽度、型腔壁厚、安装孔位间距均符合博世力士乐工业铝型材的通用装配标准，适配配套的角码、螺栓、端盖等标准连接件的装配尺寸，每款型材的截面参数均可直接编辑调整，支持用户根据实际使用需求修改壁厚、槽深等关键尺寸，快速衍生出不同载荷等级的同系列型材模型。渲染材质方面，模型统一赋予6063-T5铝合金的哑光阳极氧化材质效果，还原工业铝型材表面银灰色磨砂质感，对截面的棱边做微小倒角处理模拟真实挤压型材的工艺特征，渲染场景采用渐变蓝灰工业风背景，搭配柔和的漫反射光照，清晰呈现每一款型材截面的型腔结构与轮廓细节，不同功能的型材在展示时做规整排布，方便用户快速识别区分各款型材的外形差异。结构原理上，所有型材均采用空心带加强筋的截面设计，在保证30x30外轮廓尺寸的前提下，通过内部加强筋的布局优化提升型材的抗弯、抗扭截面模量，兼顾轻量化与结构强度，不同截面的型材分别适配直线框架搭建、90度转角连接、圆弧过渡连接、侧边封边等不同装配场景，槽位结构统一采用欧标铝型材的T型槽设计，可实现T型螺栓的快速滑入安装，无需额外打孔加工即可完成框架的灵活组装。软件兼容层面，模型提供STEP、IGES通用中间格式，可无缝导入SolidWorks、UG、Pro/E、Autodesk Inventor等主流三维机械设计软件，同时附带STL格式文件支持3D打印验证，所有格式文件均保留完整的截面轮廓特征，导入后可直接进行拉伸生成实体型材，也可在此基础上做切割、打孔等二次编辑，不会出现特征丢失、曲面破面等兼容性问题。研发教学应用方面，该模型可直接用于工业铝型材框架的方案设计阶段，帮助工程师快速搭建设备机架、工作台、防护围栏等铝型材结构的三维方案，验证不同型材搭配的装配合理性，也可作为机械设计教学中挤压型材截面设计、铝型材框架选型的教学案例，帮助学习者理解工业铝型材的截面设计逻辑、强度优化思路与标准化装配体系，同时也可用于铝型材挤压模具设计的参考资料，辅助模具设计师根据截面轮廓快速推导挤压模具的分流孔、工作带结构。
