博世力士乐40x40系列铝挤压型材截面

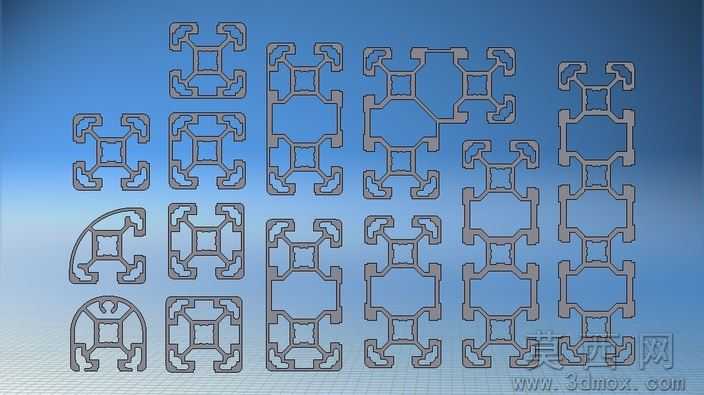

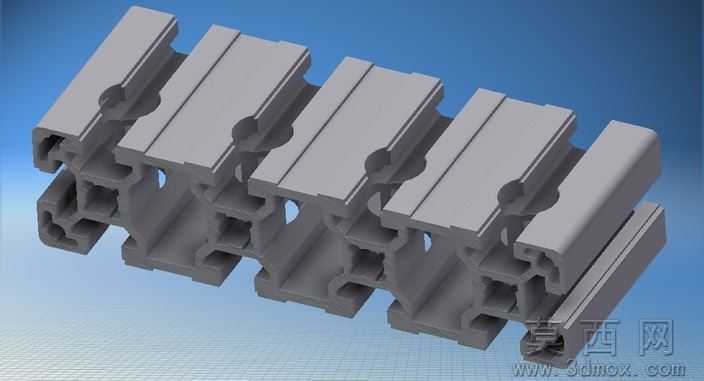

本模型为博世力士乐标准40x40规格全系列铝挤压型材的截面设计模型，建模阶段以工业铝型材挤压生产的实际工艺逻辑为核心，首先依据博世力士乐公开的型材截面公差标准，绘制各款型材的外轮廓基准线，逐一校准40mm公称尺寸的公差范围，保证截面外接尺寸控制在工业装配允许的偏差区间内；随后针对每款型材的内部型腔、安装卡槽、连接卡口结构进行逐段草绘，区分通用T槽、封闭型腔、转角圆弧、安装定位孔位的不同结构特征，对截面的壁厚均匀性做参数化约束，避免挤压生产过程中出现金属流速不均导致的型材变形问题，所有截面线条均做闭合处理，为后续的实体拉伸、挤压仿真提供基础几何依据。参数设计层面，模型统一以40mm为基础模数搭建参数体系，将槽口宽度、型腔壁厚、卡口间距、转角半径等核心尺寸设置为可编辑参数，使用者可根据实际装配需求调整对应尺寸，快速衍生出不同承载等级、不同安装场景的型材变体，同时所有截面的形心位置、惯性矩参数均做了预计算标注，方便设计人员直接取用做框架结构的力学校核。渲染材质环节，模型统一采用6063-T5铝合金的标准材质参数，还原工业铝型材阳极氧化后的哑光银灰色金属质感，对截面的棱边做微小倒角处理模拟真实挤压型材的工艺圆角，背景采用渐变工业蓝底色突出截面轮廓的细节特征，不同结构的型腔区域做轻微的明暗区分，方便使用者快速识别各款型材的结构差异。结构原理上，本套截面覆盖了博世力士乐40系列的直型、转角型、圆弧型、重型承载型等全品类型材，每款截面的T型槽结构均适配标准的工业铝型材连接件，可实现任意角度的框架拼接，封闭型腔结构提升了型材的抗扭、抗弯承载能力，特殊的卡口设计可直接嵌入密封条、端盖、安装面板等辅件，无需额外打孔加工即可完成快速装配。软件兼容方面，模型提供STEP、IGES通用中间格式，同时附带STL格式文件，可兼容SolidWorks、UG、Pro/E、Autodesk Inventor等主流三维CAD软件，不同版本的设计软件均可直接打开编辑，不存在版本不兼容、特征丢失的问题，导入后可直接拉伸生成三维实体，用于后续的框架装配设计。研发教学应用层面，本模型既可以作为工业铝型材框架设计的标准件库使用，帮助自动化设备、工作台、防护围栏的设计人员快速调用标准型材完成方案搭建，缩短研发周期；也可以作为铝挤压模具设计、工业装配设计的教学案例，帮助学习者理解工业铝型材的截面设计逻辑、挤压工艺要求、模块化装配原理，掌握标准化工业零部件的参数化设计方法。
