西门子SIMATICS7-300CPU3152DP可编程控制器

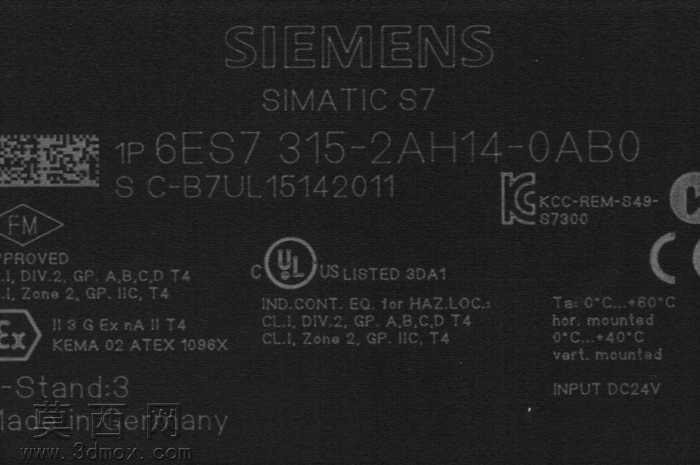

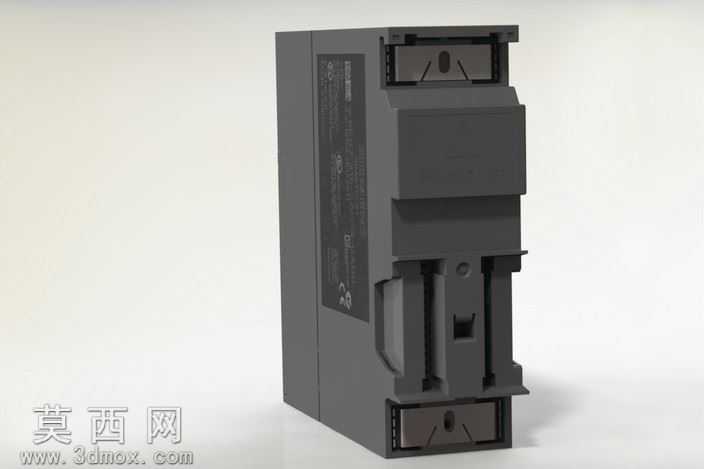

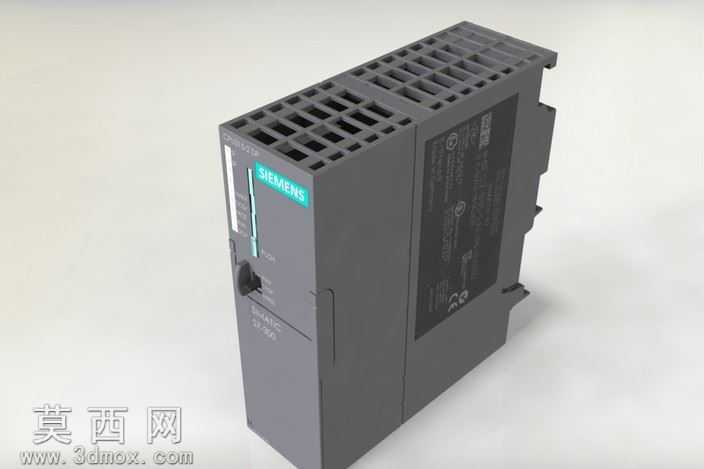

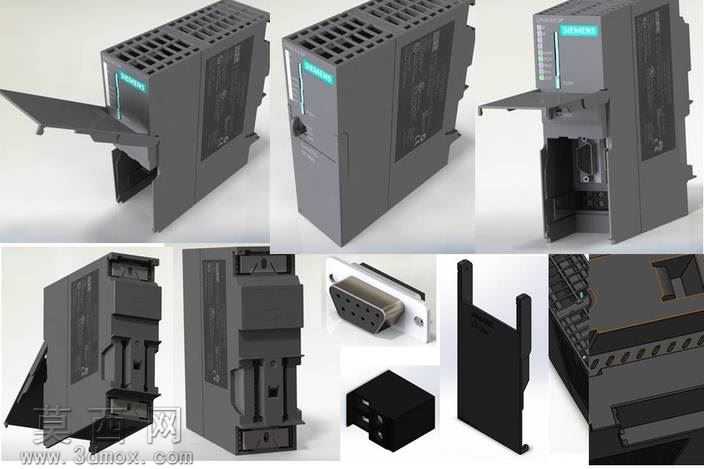

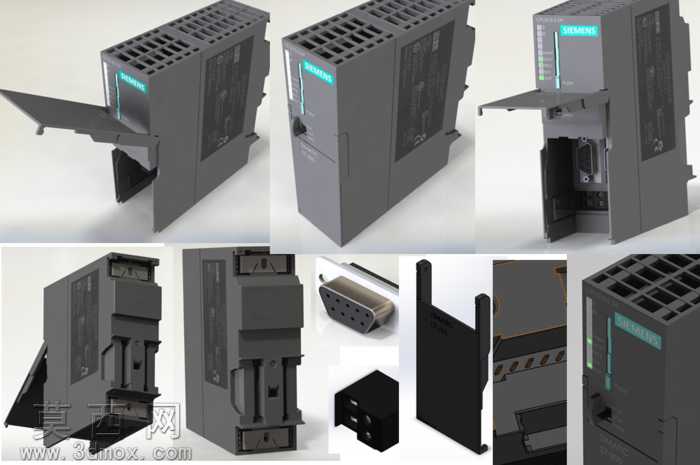

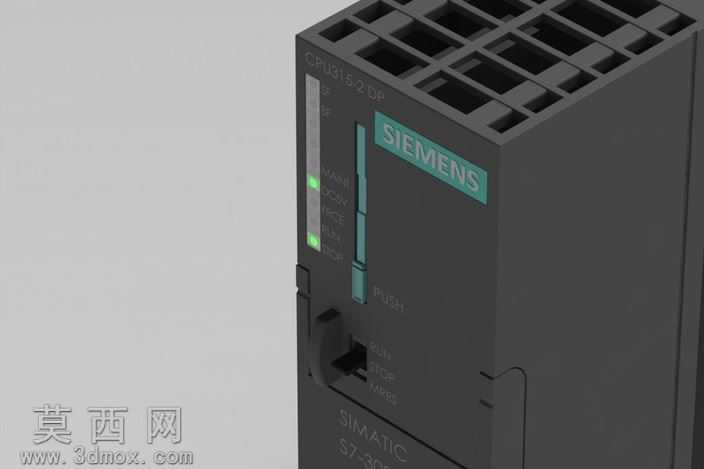

本作品为西门子SIMATIC S7-300系列CPU315-2DP可编程逻辑控制器的三维建模成果，建模过程严格参照实物的外观尺寸与结构细节进行还原，整体采用1:1等比例构建，精准复现了该款PLC的工业设计特征。建模阶段首先梳理产品的整体结构拆分逻辑，将产品划分为主体外壳、前盖板、状态指示灯区域、通讯接口区域、导轨安装卡扣、侧边散热格栅、端子防护结构等多个独立子部件，逐一完成各部件的特征建模，通过拉伸、切除、阵列、倒角等基础建模指令构建基础外形，再针对细节特征做精细化处理，比如外壳表面的防滑纹理、指示灯区域的分色凹槽、前盖板的开合转轴结构、背部DIN导轨安装的卡扣弹性结构、侧边用于模块扩展的连接槽位都做了完整还原。材质与渲染阶段，针对工业塑料外壳做了哑光深灰的材质调配，还原工控产品外壳的磨砂阻燃塑料质感，正面西门子标识区域做了亮面青色的发光材质模拟，指示灯区域区分了运行、故障、通讯等不同状态灯的材质表现，金属接线端子部分做了哑光金属材质处理，安装卡扣部分做了略带弹性的工程塑料质感区分，渲染时采用工业产品常用的柔光布光方案，多角度展示产品的闭合状态、前盖板打开状态、接口露出状态、安装结构细节，清晰呈现产品的各部分结构特征。设计过程中充分考虑该款PLC的实际工业应用场景，还原了其模块化设计的结构特点，前盖板可翻转打开露出内部接线与拨码区域的结构做了可动的装配约束，能够直观展示产品的使用操作形态，背部的安装卡扣结构也按照实物的卡接逻辑做了结构还原，可直观呈现其在标准导轨上的安装方式，整体模型结构严谨，细节完整，可用于工控场景的三维布局展示、工业自动化方案的可视化演示、工控产品教学演示等场景，能够清晰传递该款中型PLC的外观特征与结构特点。
